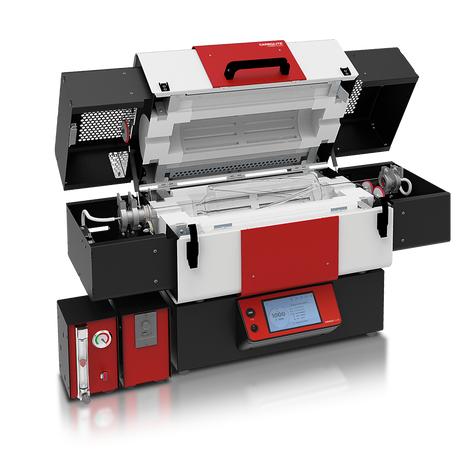

Nowa, wszechstronna gama pieców rurowych z reaktorem obrotowym / oscylacyjnym TSO firmy Carbolite obejmuje wysokiej jakości elementy grzejne i innowacyjną konstrukcję izolacji termicznej, aby osiągnąć pierwszorzędną wydajność przy jednoczesnym utrzymaniu zarówno obniżonej temperatury obudowy, jak i zużycia energii. Korpus pieca rurowego TSO jest podzielony na dwie części i posiada zawiasy z tyłu; pneumatyczne amortyzatory na obu końcach zapewniają płynne otwieranie. Możliwość otwierania pieca ułatwia operatorom wstawianie naczyń, takich jak reaktory, z końcowymi kołnierzami, które utrudniałyby ich wkładanie do pieca nierozdzielonego. Piec rurowy z obrotowym reaktorem TSO został specjalnie zaprojektowany do przetwarzania lub testowania materiałów sproszkowanych lub ziarnistych w wysokich temperaturach. W piecu znajduje się naczynie kwarcowe, w którym umieszczane są materiały. Układ napędowy o zmiennej prędkości obraca naczynie w ogrzewanej strefie o 314 °, tworząc ruch oscylacyjny. Opcjonalne pakiety akcesoriów obejmują zbiorniki standardowe lub karbowane oraz możliwość pracy w powietrzu lub w zmodyfikowanej atmosferze gazowej.

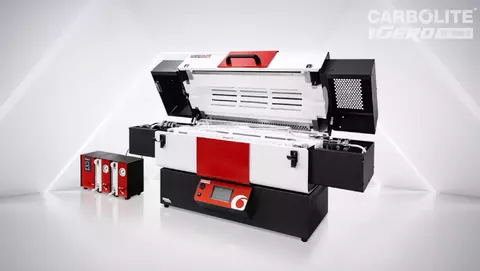

Wideo produktu: TSO Zakres pieców rurowych z reaktorem obrotowym
Przegląd
- Maksymalna temperatura: 1100 °C
- Ø naczynia reakcyjnego: 120 mm
- Długość strefy grzania: 400, 600, 800, 1000 mm
- Liczba stref grzejnych: 1 strefa lub 3 strefy
- Orientacja: horyzontalny
TSO Zakres pieców rurowych z reaktorem obrotowym Wiodąca Technologia Grzania
Nowa seria pieców rurowych Carbolite jest szczytem w projektowaniu pieców. Kulminacja ponad 80-letniego doświadczenia w inżynierii cieplnej; łącząc najnowsze osiągnięcia technologiczne z solidną konstrukcją, wysokiej jakości komponentami i elegancką, nowoczesną estetyką.
Ruch oscylacyjny pieca rurowego z reaktorem obrotowym TSO pomaga zwiększyć powierzchnię próbki wystawionej na działanie atmosfery wewnątrz naczynia, co pomaga przyspieszyć czas reakcji i poprawić ogólną wydajność.
Wysokiej jakości elementy grzejne
- Znakomita jednorodność temperatury
- Szybkie nagrzewanie i ochładzanie
- Niezrównana równomierność temperatury na całej długości podgrzewanej
Wysokiej jakości izolacja termiczna
- Niski pobór mocy
- Niska temperatura zewnętrzna obudowy
- Zaprojektowane z myślą o długowieczności
? Kliknij mnie! - AR-Model
Przeglądając tę stronę na kompatybilnym urządzeniu mobilnym, możesz kliknąć ikonę „kostki”, która pozwala wyświetlić obraz produktu w rzeczywistości rozszerzonej.

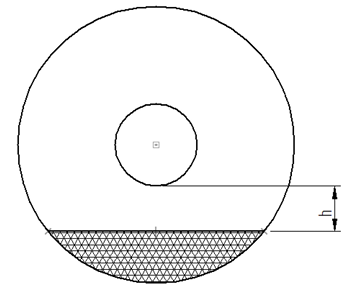

TSO Zakres pieców rurowych z reaktorem obrotowym Pojemność statku TSO
| Heated length (mm) | Reaction chamber length (mm) | Capacity (ml) | Fill fraction | Maximum mass (g) | h (mm) |
|---|---|---|---|---|---|
| 400 | 330 | 620 | 16% | 1300 | 20 |
| 600 | 530 | 990 | 16% | 2000 | 20 |
| 800 | 730 | 1360 | 16% | 2700 | 20 |
| 1000 | 930 | 1740 | 16% | 3500 | 20 |
Naczynie reaktora obrotowego
TSO Zakres pieców rurowych z reaktorem obrotowym Kontrola temperatury i komunikacja
Kontroler z dotykowym ekranem Aries Plus
Piece obrotowe TSO jako standard są wyposażone z łącze ethernet oraz programowalnych sterownik z 24 segmentami:
- Piece jednostrefowe wyposażone są w sterownik Carbolite EPC3016P1
- Piece trójstrefowe są wyposażone z sterownik Carbolite AriesPlus z ekranem dotykowym
Opcje
- Zabezpieczenie przed przegrzaniem (zalecane w celu ochrony cennych próbek i podczas pracy bez nadzoru urządzenia) (Modele 1600 ° C są standardowo wyposażone w tę opcję)
- Dostępna jest seria wyrafinowanych sterowników cyfrowych, programistów wielosegmentowych i rejestratorów danych z opcjami komunikacji cyfrowej. Więcej informacji
TSO Zakres pieców rurowych z reaktorem obrotowym Akcesoria

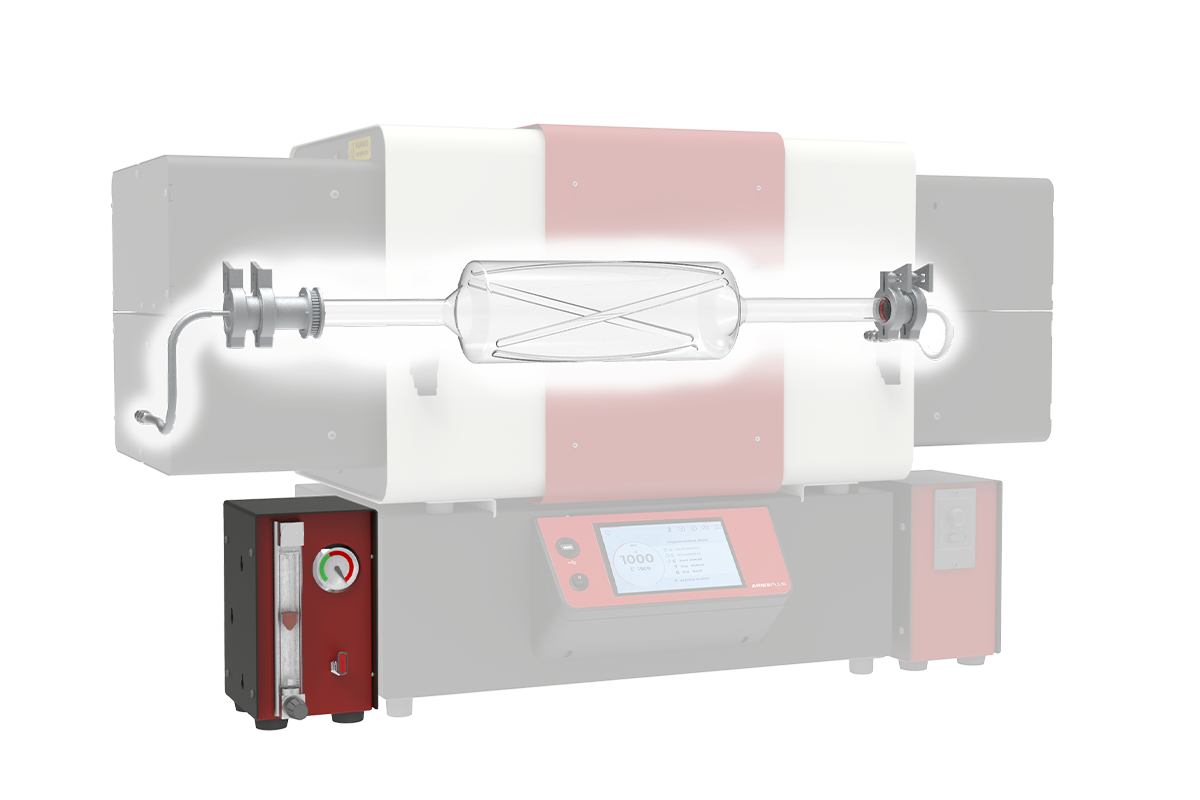

Atmosfera zmodyfikowana
Gama pieców rurowych z reaktorem obrotowym firmy Carbolite TSO może być wyposażona w przyłącza gazowe do zastosowań w zmodyfikowanej atmosferze.
Opcje

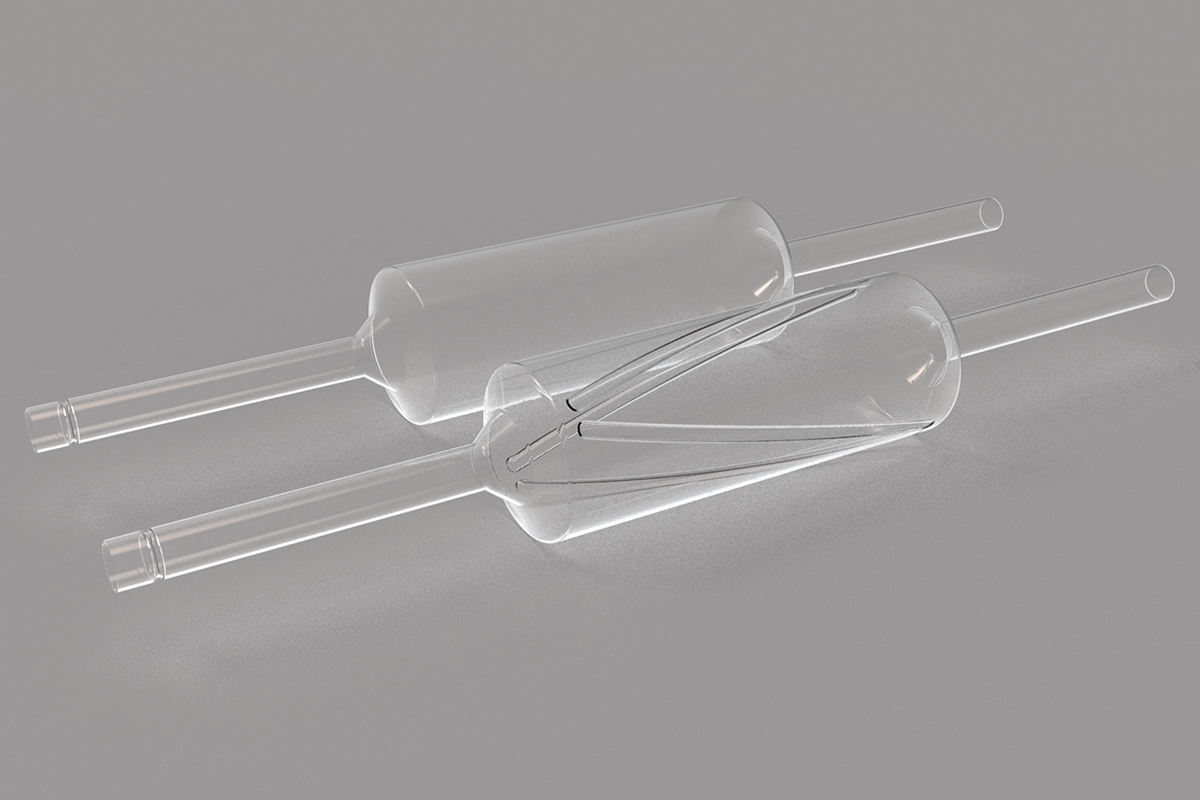

- Standard or fluted reactor vessels Standardowe lub karbowane zbiorniki reakcyjne
- Zestaw przyłącza gazowego umożliwiający pracę w zmodyfikowanej atmosferze
- Moduły pakietów gazu obojętnego pozwalają na użycie do 3 niereaktywnych gazów (dostępne z ręcznym lub automatycznym sterowaniem)
Reaktor obrotowy Wnętrze TSO furnace
TSO Zakres pieców rurowych z reaktorem obrotowym Konfiguracje montażowe

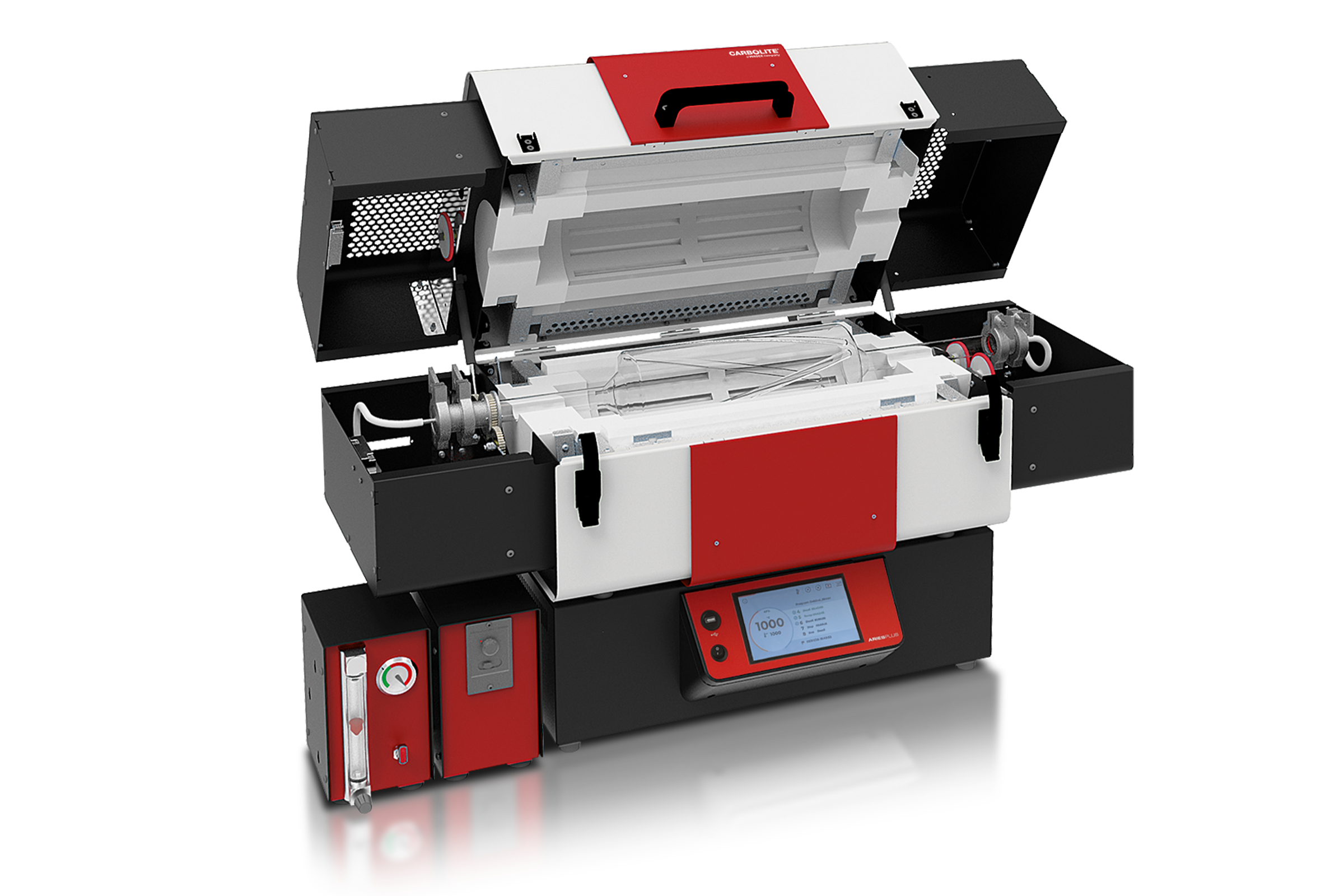

Korpus pieca na górze skrzyni sterowniczej
Standardowa konfiguracja dla długości grzania do 600 mm

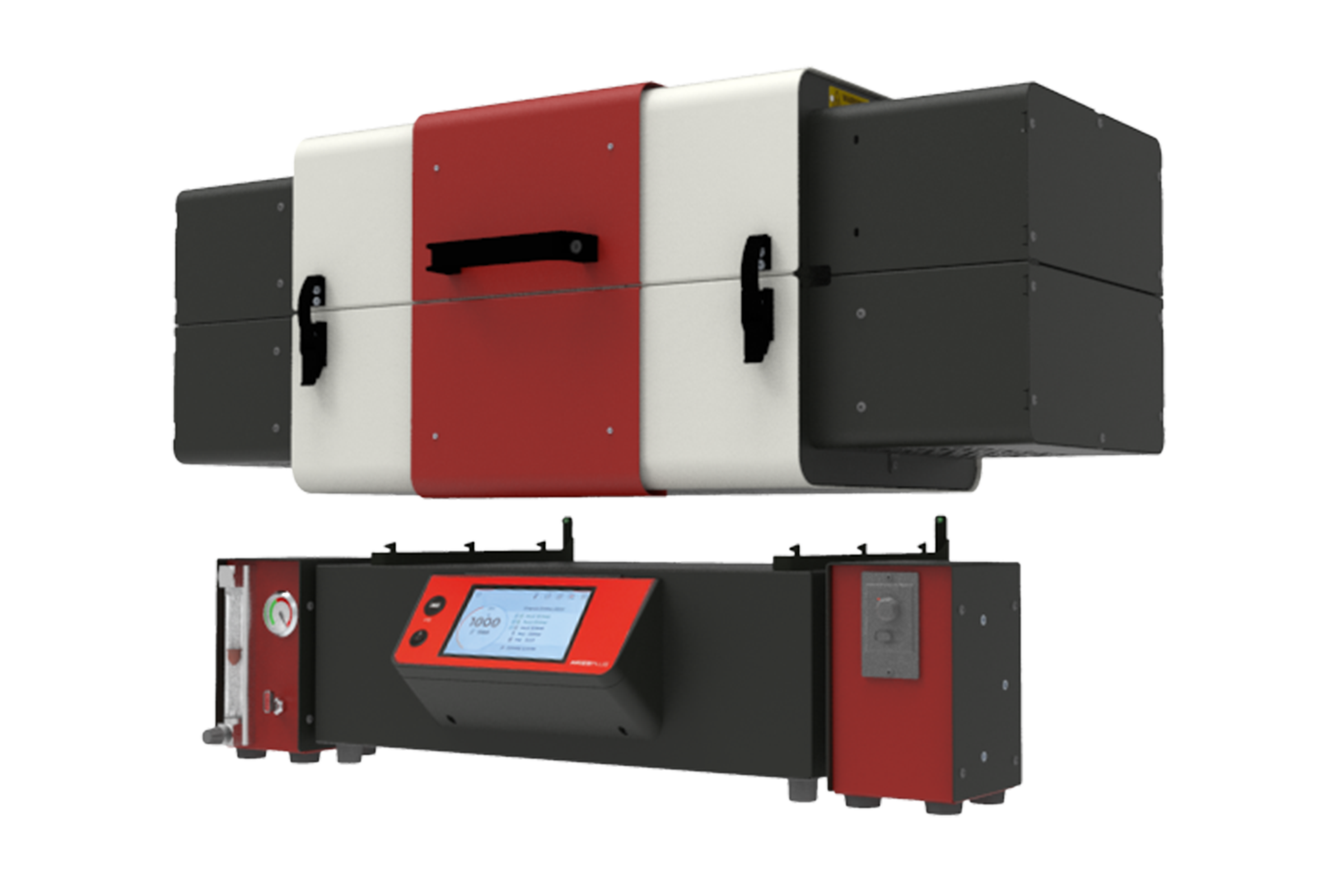

Odłączany korpus pieca
Łatwa konwersja do opcjonalnych rozwiązań montażowych

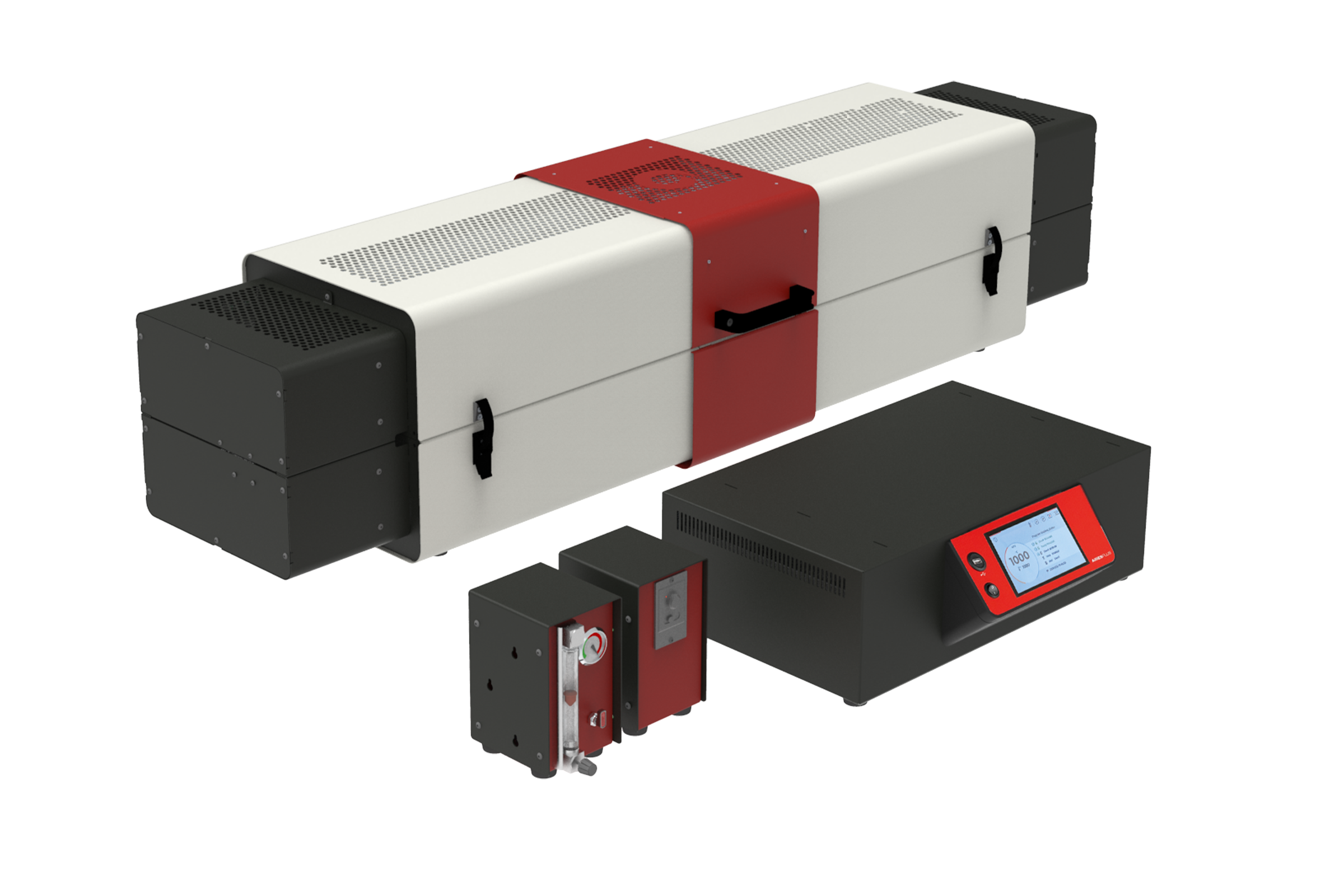

Korpus grzejny pieca i oddzielna skrzynia sterująca
Standardowa konfiguracja dla długości grzania na 800 mm i powyżej
Opcja: 4m przedłużenie przewodów
przedłużenie o długości 4 m daje w sumie 6 m pomiędzy korpusem pieca a skrzynką sterowniczą (modele o średnicy 125 mm zawierają wtyczkę i gniazdo)
TSO Zakres pieców rurowych z reaktorem obrotowym Dane techniczne
| TSO1 11/400 | TSO1 11/600 | TSO1 11/800 | TSO1 11/1000 | TSO3 11/600 | TSO3 11/800 | TSO3 11/1000 | |
|---|---|---|---|---|---|---|---|
| Maksymalna temperatura (°C) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Czas nagrzewania do temperatury maksymalnej | -- | -- | -- | -- | -- | -- | -- |
| Maksymalna temperatura pracy | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Liczba stref grzejnych | 1 | 1 | 1 | 1 | 3 | 3 | 3 |
| Chłodzenie z otwartą pokrywą (min) | -- | -- | -- | -- | -- | -- | -- |
| Wymiary komory reakcyjnej (mm) | ø 120 x 330 | ø 120 x 530 | ø 120 x 730 | ø 120 x 930 | ø 120 x 530 | ø 120 x 730 | ø 120 x 930 |
| Pojemność komory reakcyjnej (ml) | 620 | 990 | 1360 | 1740 | 990 | 1360 | 1740 |
| Częstotliwość drgań na minute | 1 do 8 | 1 do 8 | 1 do 8 | 1 do 8 | 1 do 8 | 1 do 8 | 1 do 8 |
| Obrót w każdym kierunku | 314° | 314° | 314° | 314° | 314° | 314° | 314° |
| Wymiary zewnętrzne pieca: Wys. x Szer. x Gł. (mm) z zamknięta pokrywą | 665 x 1115 x 575 | 665 x 1315 x 575 | 445 x 1515 x 575* | 445 x 1715 x 575* | 665 x 1315 x 575 | 445 x 1515 x 575* | 445 x 1715 x 575* |
| Wymiary zewnętrzne pieca: Wys. x Szer. x Gł. (mm) z otwartą pokrywą | 930 x 1115 x 655 | 930 x 1315 x 655 | 705 x 1515 x 655* | 705 x 1715 x 655* | 930 x 1315 x 655 | 705 x 1515 x 655* | 705 x 1715 x 655* |
| Moc maksymalna (W) | 1860 | 2510 | 3160 | 3810 | 2510 | 3160 | 3810 |
| Waga (kg) | 88 | 106 | 119 | 137 | 106 | 119 | 137 |
Objaśnienie nazw modeli
| TSO1 11/600 | Liczba stref grzejnych: 1 strefa lub 3 strefy |
| TSO1 11/60 | Maksymalna temperatura: 1100 °C |
| TSO1 11/60 | Ø pieca: 400, 600, 800, 1000 mm |
Uwaga
- Maksymalna ciągła temperatura pracy wynosi 1100 °C
- Wszystkie piece są wyposażone w termoparę typu N
- *Piec z oddzielną skrzynią sterującą
