La nuova e versatile gamma di forni tubolari con reattore rotativo / oscillante TSO di Carbolite incorpora elementi riscaldanti di alta qualità e un isolamento termico con design innovativo in grado di offrire eccezionali prestazioni, mantenendo sia le temperature che il consumo energetico ridotti.
Il corpo del forno tubolare TSO è diviso in due metà e incernierato nella parte posteriore; i montanti pneumatici di ammortizzamento alle due estremità forniscono un'azione di apertura regolare. L'apertura del forno rende più semplice l'inserimento dei reattori, con le flange terminali l'inserimento sarebbe molto più complicato in un forno non apribile.
Il forno tubolare a reattore rotante TSO è stato appositamente progettato per la lavorazione o il collaudo di materiali granulari o in polvere ad alte temperature. Un reattore in quarzo è montato all'interno del forno in cui vengono posti i materiali. Un sistema di azionamento a velocità variabile ruota il reattore all'interno della zona riscaldata di 314 ° per creare un movimento oscillatorio. I pacchetti degli accessori opzionali offrono reattori standard o scanalati e offrono la possibilità di funzionare sia in aria che in gas modificato.
Video di prodotto: Serie di forni tubolari a reattore rotante TSO
Panoramica
- Massima temperatura: 1100 °C
- Recipiente del reattore Ø : 120 mm
- Lunghezza riscaldata: 400, 600, 800, 1000 mm
- Numero di zone riscaldate: a singola zona o a tre zone
- Orientamento: orizzontale
Serie di forni tubolari a reattore rotante TSO Leader tecnologico di trattamenti termici
Grazie agli oltre 80 anni di esperienza nell'ingegneria dei trattamenti termici, la nuova gamma di forni tubolari di Carbolite unisce il design all'efficienza, combinando così gli ultimi sviluppi tecnologici con una costruzione solida, componenti di alta qualità e un'estetica elegante e moderna.
Il movimento oscillatorio del forno tubolare rotante TSO aiuta ad aumentare la superficie del campione esposta all'atmosfera all'interno del reattore contribuendo ad accelerare i tempi di reazione e migliorare il risultato complessivo.
Elementi riscaldanti di qualità
- Eccellente uniformità della temperatura
- Incredibile velocità di riscaldamento e raffreddamento
- Uniformità di temperatura insuperabile su tutta la lunghezza riscaldata
Isolamento termico di qualità
- Ridotti consumi energetici
- Ridotta temperatura delle superfici esterne
- Progettati per durare nel tempo
? Click! - AR-Model
Visualizzando questa pagina web su un dispositivo mobile compatibile è possibile fare clic sull'icona "cubo" che consente di visualizzare un'immagine di realtà aumentata del prodotto.
Serie di forni tubolari a reattore rotante TSO Capacità delle navi TSO
| Heated length (mm) | Reaction chamber length (mm) | Capacity (ml) | Fill fraction | Maximum mass (g) | h (mm) |
|---|---|---|---|---|---|
| 400 | 330 | 620 | 16% | 1300 | 20 |
| 600 | 530 | 990 | 16% | 2000 | 20 |
| 800 | 730 | 1360 | 16% | 2700 | 20 |
| 1000 | 930 | 1740 | 16% | 3500 | 20 |
Recipiente per reattore rotante
Serie di forni tubolari a reattore rotante TSO Controllo temperatura e Comunicazioni
Controller Touch Screen Aries Plus
I forni tubolari rotativi TSO sono dotati di comunicazione ethernet e di un controllore programmabile con 24 segmenti di serie:
- Forni a singola zona dotati di controller Carbolite EPC3016P1
- Forni a tre zone dotati di controller touch-screen CC-T1 di Carbolite
Opzioni
- Protezione da superamento temperatura massima (consigliato per proteggere contenuti di valore e per funzionamento incustodito) (I modelli da 1600°C sono dotati di questa opzione)
- È disponibile una gamma di sofisticati controller digitali, programmatori multi-segmento e data logger con opzioni di comunicazione digitale. Più informazioni
Serie di forni tubolari a reattore rotante TSO Accessori
Atmosfera modificata
I forni Carbolite TSO possono essere dotati di connessioni gas per adattarsi alle applicazioni in atmosfera modificata.
Opzioni
- Reattori standard o scanalati
- Kit di collegamento gas per consentire il funzionamento in atmosfera modificata
- I moduli del pacchetto di gas inerte consentono l'utilizzo di un massimo di 3 gas non reattivi (disponibili con controllo manuale o automatico)
Reattore rotante all'interno del forno TSO
Serie di forni tubolari a reattore rotante TSO Configurazioni di montaggio
Corpo della forno posizionato sopra il control box
Configurazione standard per lunghezze riscaldate fino a 600 mm
Corpo del forno rimovibile
Facile conversione in montaggi opzionali
Corpo del forno e control box separati
Configurazione standard per lunghezze riscaldate maggiori di 800 mm
Opzione: prolunga di 4 m
L'estensione di 4 m produce una lunghezza totale di 6 m tra il corpo del forno e il control box (i forni con Ø 125 mm includono spina e presa)
Serie di forni tubolari a reattore rotante TSO Dati tecnici
| TSO1 11/400 | TSO1 11/600 | TSO1 11/800 | TSO1 11/1000 | TSO3 11/600 | TSO3 11/800 | TSO3 11/1000 | |
|---|---|---|---|---|---|---|---|
| Temperatura massima (°C) | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Tempo di riscaldamento (min) | -- | -- | -- | -- | -- | -- | -- |
| Massima temperatura in continuo | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 | 1100 |
| Numero di zone riscaldate | 1 | 1 | 1 | 1 | 3 | 3 | 3 |
| Tempo di raffreddamento a coperchio aperto (minuti) | -- | -- | -- | -- | -- | -- | -- |
| Dimensioni camera di reazione (mm) | ø 120 x 330 | ø 120 x 530 | ø 120 x 730 | ø 120 x 930 | ø 120 x 530 | ø 120 x 730 | ø 120 x 930 |
| Capacità della camera di reazione (ml) | 620 | 990 | 1360 | 1740 | 990 | 1360 | 1740 |
| Frequenza d'oscillazione per min | da 1 a 8 | da 1 a 8 | da 1 a 8 | da 1 a 8 | da 1 a 8 | da 1 a 8 | da 1 a 8 |
| Rotatione in ogni direzione | 314° | 314° | 314° | 314° | 314° | 314° | 314° |
| Dimensioni: Esterno H x L x P (mm) coperchio chiuso | 665 x 1115 x 575 | 665 x 1315 x 575 | 445 x 1515 x 575* | 445 x 1715 x 575* | 665 x 1315 x 575 | 445 x 1515 x 575* | 445 x 1715 x 575* |
| Dimensioni: Esterno H x L x P (mm) coperchio aperto | 930 x 1115 x 655 | 930 x 1315 x 655 | 705 x 1515 x 655* | 705 x 1715 x 655* | 930 x 1315 x 655 | 705 x 1515 x 655* | 705 x 1715 x 655* |
| Massima potenza (W) | 1860 | 2510 | 3160 | 3810 | 2510 | 3160 | 3810 |
| Peso (kg) | 88 | 106 | 119 | 137 | 106 | 119 | 137 |
Spiegazione dei nomi dei modelli
| TSO1 11/600 | Numero di zone riscaldate: a singola zona o a tre zone |
| TSO1 11/60 | Massima temperatura: 1100 °C |
| TSO1 11/60 | Diametro: 400, 600, 800, 1000 mm |
Nota Bene
- La temperatura massima continua di esercizio è 1100 ° C
- Tutti i forni sono dotati di termocoppia di tipo N
- *Forno con modulo di controllo separato

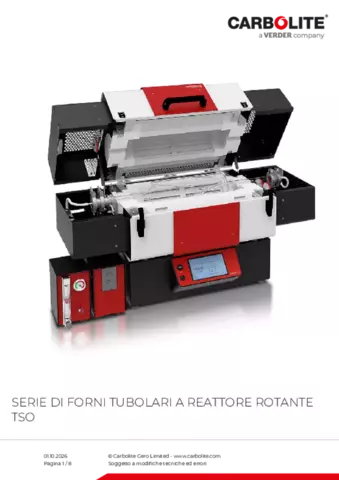

Serie di forni tubolari a reattore rotante TSO Scarica
