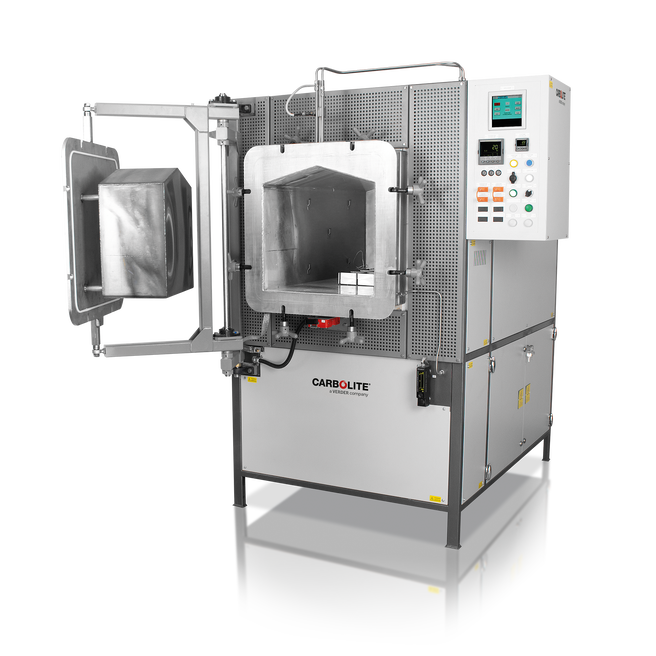

A GPCMA (MA: modified atmosphere) kamrás kemencék fém retortával vannak felszerelve szabályozott atmoszférájú fűtött tér biztosítása érdekében. Mindegyikük fékezett záródású kemenceajtóval ellátott, álló kivitelű berendezés.
Max. hőmérséklet 1000 °C - 1150 °C között lehet, a retorta választott anyagától függően. Retorta hasznos térfogata 37 - 245 literes lehet.
Az oxigénszint 30 ppm szintre csökkenthető az alkalmazástól függően. Alkalmas - különösen a DMLS eljárással készített - additív gyártású alkatrészek feszültségmentesítére. A kemence opcionálisan kialakítható repülőgépgyártási alkalmazások AMS2750F Nadcap class 1 követelményeit teljesítő kivitelűre is.
Alapkiépítés jellemzői
- max. hőmérsékletek a retorta anyagától függően:
310 rozsdamentes acél: 1000 °C max
314 rozsdamentes acél: 1050 °C max
Inconel 601: 1100 °C max
Haynes 230: 1150 °C max - programozható 3508P1 hőmérsékletszabályozó
- 2-zónás kaszkádszabályozás
- túlhevülés elleni védőkapcsoló
- retorta hasznos térfogata 37, 56, 117, 174, 208 vagy 245 liter
- félautomata gázbevezetés analóg áramlásmérővel nitrogén vagy argon számára
- szabadon sugárzó fűtőspirálok két oldalon, tetőn és alul (37 liter: két oldalon és alul)
- kis hőtehetelenségű szigetelés a gyors válaszidők és az energiahatékonyság érdekében
- fékezett záródású, kettős zsanérú ajtó védi a felhasználót a hősugárzástól
- R-típusú hőelemek a hőmérsékletszabályozóban
- K-típusú hőelem a retortában
- vízhűtésű, szilikongumi ajtótömítés
- biztonsági ajtózár
Opciók (már a rendeléskor megadandók)
- digitális hőmérsékletszabályozók, hőmérsékletprogramozók és adatrögzítők széles választéka RS232, RS485 vagy Ethernet csatlakozással - további információk
- opcionális vákuum (10-2 mbar) az atmoszféra gyorsabb cseréjéhez - csak szobahőmérsékleten. Vákuumálló retorta SZÜKSÉGES!
- félautomata gázbevezetés analóg áramlásmérővel argon számára
- félautomata gázbevezetés digitális áramlásmérővel
- automatikus gázbevezetés és szabályozás tömegáramszabályozóval
- oxigenszint szabályozás 3504 programvezérlővel
- gyors lehűtés
- opcionális utánégető (vákuum/retorta kialakítással NEM kompatibilis)
- hűtőegység (chiller), 5 l/min, 1 kW
- mintabetöltő kocsi
- AMS2750F Nadcap compatible models are available for aerospace applications
- többféle mintabeviteli kialakítás
GPCMA - Módosított atmoszféra Példák

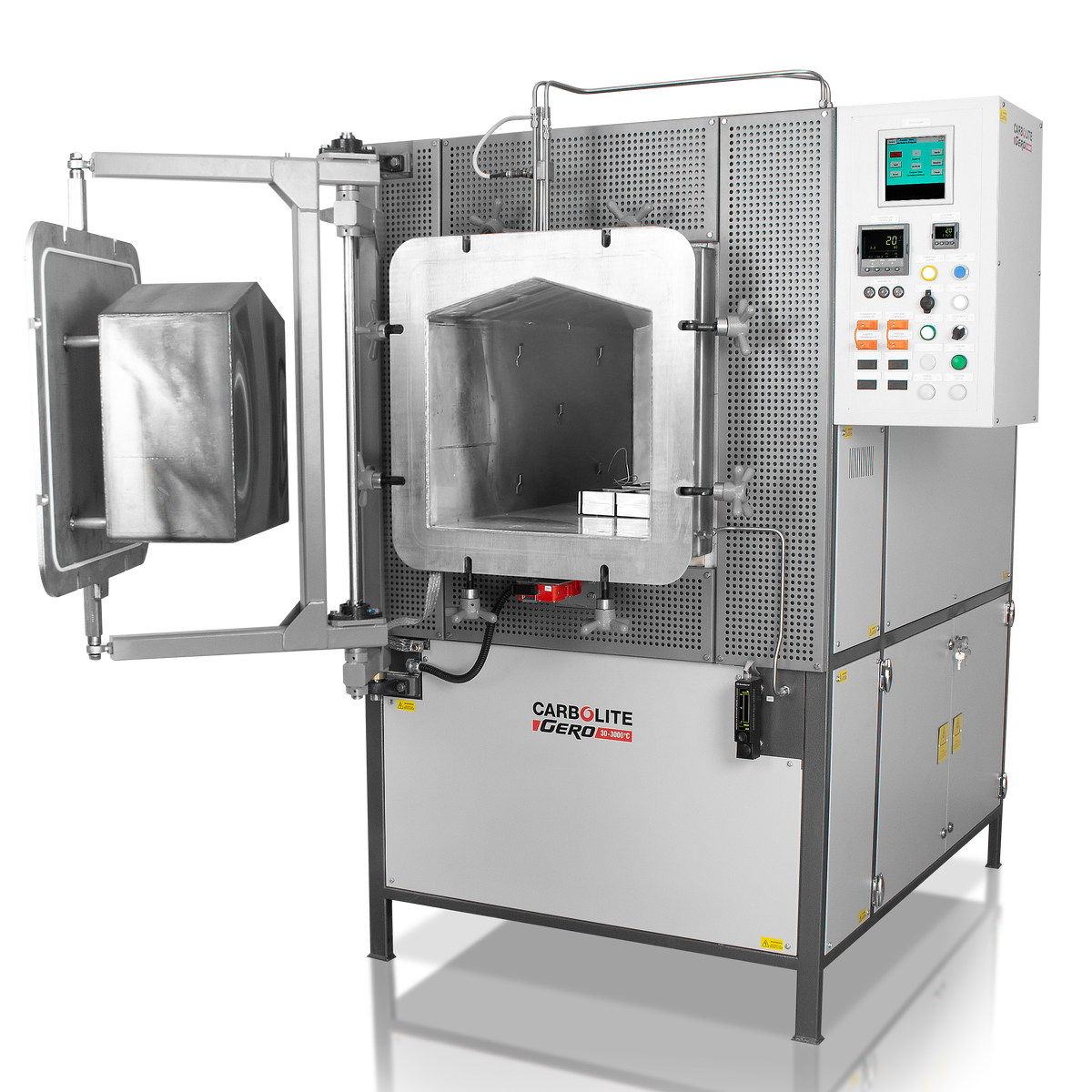

GPCMA /174 kemence AMS2750H class 1 / type A megfelelőségű opcionális kiépítésben

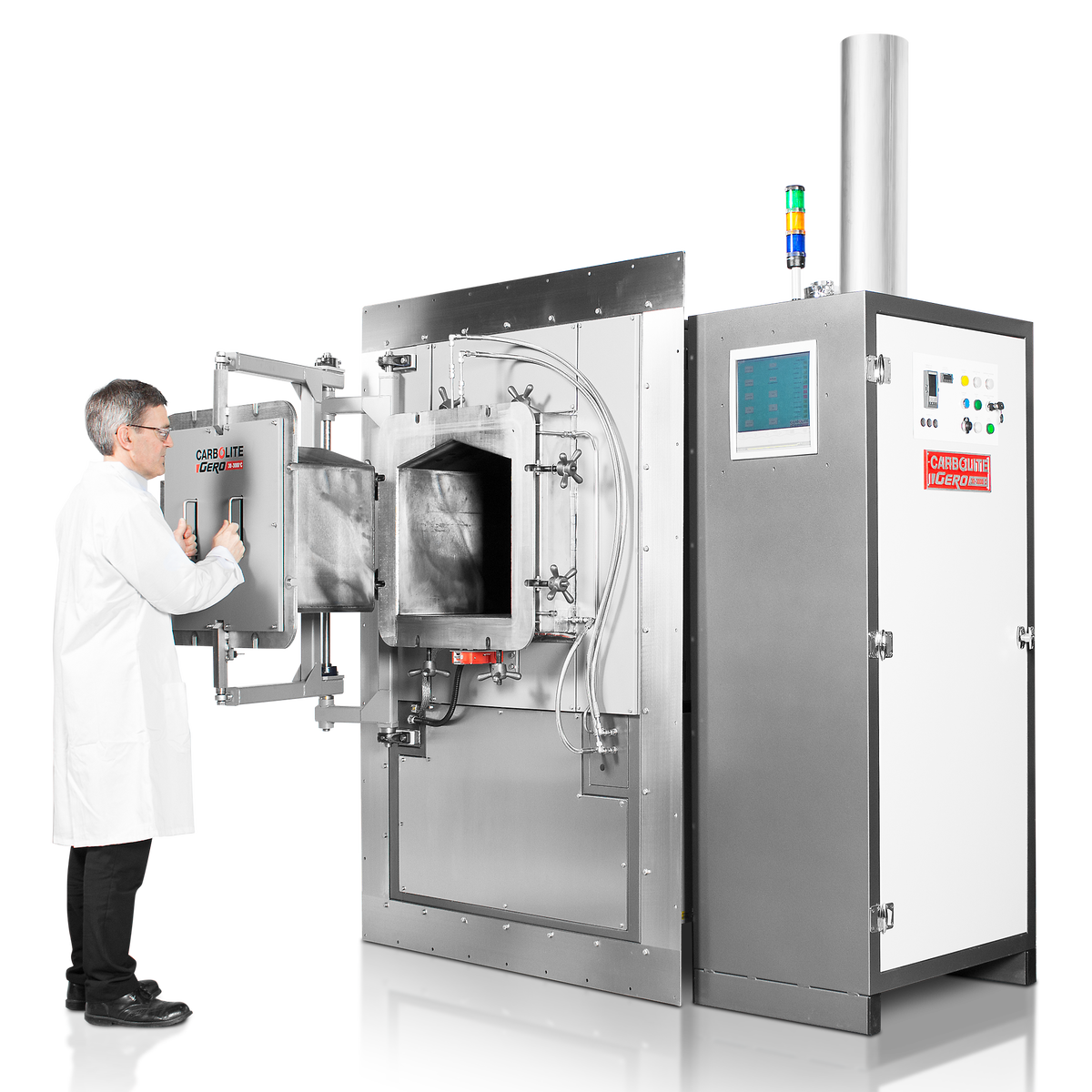

GPCMA /174 kemence programozható logikai vezérlővel (PLC) szabályozott gázrendszerrel, érintőképernyős felhasználói felülettel és fűtött gázkimenetű utánégetővel. Tisztaterű helység falába illesztett kialakításban.
GPCMA - Módosított atmoszféra Műszaki adatok
| Retorta térfogata (liter) | Max. hőmérséklet (°C) | Méretek: kívül mag x szél x mély (mm) |
Méretek: retorta belül mag x szél x mély (mm) |
Méretek: homogén zóna mag x szél x mély (mm) |
Max. teljesítmény (W) | Súly (kg) | |
|---|---|---|---|---|---|---|---|
| GPCMA/56 | 56 | 1000 - 1150 (retorta anyagától függően) | 1846 x 1260 x 1725 | 229 x 400 x 610 | 150 x 275 x 300 | 24000 | 485 |
| GPCMA/174 | 174 | 1000 - 1150 (retorta anyagától függően) | 2045 x 1360 x 1875 | 428 x 500 x 815 | 350 x 400 x 550 | 36000 | 705 |
| GPCMA/208 | 208 | 1000 - 1150 (retorta anyagától függően) | 2045 x 1360 x 2025 | 428 x 500 x 970 | 350 x 400 x 750 | 39000 | 800 |
| GPCMA/245 | 245 | 1000 - 1150 (retorta anyagától függően) | 2145 x 1460 x 2025 | 500 x 600 x 815 | 400 x 500 x 550 | 45000 | 950 |
