Piece komorowe pieców GPCMA z modyfikowaną atmosferą są wyposażone w metalową retortę, która zapewnia ogrzewaną objętość z kontrolowaną atmosferą. Są to modele stojące na podłodze z systemem zawiasowej, gładko działającej drzwi.
Dostępne z zakresem maksymalnej temperatury od 1000 °C do 1150 °C, w zależności od wybranego materiału retorty. Objętości robocze retort są w zakresie od 56 do 245 litrów.
Poziomy tlenu można zredukować do 30 ppm, w zależności od zastosowania. Idealne do odciągania naprężeń komponentów wytwarzanych addytywnie, zwłaszcza tych produkowanych metodą DMLS. Ten zakres pieców można opcjonalnie specyfikować zgodnie z AMS2750H Nadcap klasa 1 dla zastosowań lotniczych.
Cechy ogólne
- Zakres maksymalnych temperatur zależy od materiału retorty:
310 Stal nierdzewna: 1000 °C max
314 Stal nierdzewna: 1050 °C max
Inconel 601: 1100 °C max
Haynes 230: 1150 °C max - Programowalny sterownik 3508P1
- 2-strefowe sterowanie kaskadowe
- Zabezpieczenie przed przekroczeniem maksymalnej temperatury
- 56, 174, 208 lub 245 litrów objętość robocza retorty
- Półautomatyczny system gazowy z analogowymi przepływomierzami dla azotu lub argonu
- Wolne promieniujące cewkowe elementy po obu stronach, dach i pod paleniskiem
- Izolacja wykonana z niskiej masy termicznej
- Płynnie działające drzwi dwuskrzydłowe chronią użytkownika przed nadmiernym nagrzaniem
- Termopary kontrolne typu R
- Termopara typu K do retorty wewnętrznej
- Uszczelka drzwi chłodzonych wodą z gumy silikonowej
- Blokada bezpieczeństwa drzwi
Opcje (proszę podać podczas zamawiania)
- Szeroki zakres zaawansowanych kontrolerów cyfrowych oraz programowalnych rejestratorów, które mogą one być wyposażone w port komunikacyjny RS232, RS485 lub Ethernet - więcej informacji
- Opcja próżni (10-2 mbar) dla szybszej wymiany atmosfery tylko w temperaturze pokojowej. Nie jest możliwa obróbka cieplna w próżni. Do tej opcji należy zamówić retortę próżniową.
- Półautomatyczny system gazowy z analogowymi przepływomierzami dla argonu
- Półautomatyczna instalacja gazowa z przepływomierzami cyfrowymi
- Automatyczna instalacja gazowa z monitorowaniem i kontrolą gazów za pomocą masowych regulatorów przepływu
- System monitorowania tlenu z programatorem 3504
- Wymuszony system chłodzenia
- Opcja aktywnego palnika dopalającego (propan lub metan z powietrzem pod ciśnieniem; NIE jest kompatybilna z opcją próżniową/retortami próżniowymi)
- Agregat chłodniczy, 5 litrów/min, 1 kW
- Wózek załadowczy
- Modele AMS2750H zgodne z Nadcap są dostępne do zastosowań kosmicznych
- Możliwość dostarczenia różnych opcji załadunku i rozładunku.
Piec komorowy z modyfikowaną atmosferą – GPCMA Przykłady
Piec GPCMA/174 wyprodukowany w standardzie AMS2750G klasy 1, typ A
GPCMA / 174 ze sterowanym przez PLC systemem gazowym, panelem dotykowym HMI i dopalaczem z podrzewanym wylotem gazu. Zaprojektowany, aby pasował do otworu w ścianie w pomieszczeniu czystym.
Piec komorowy z modyfikowaną atmosferą – GPCMA Dane techniczne
| Retort Volume (litres) | Maksymalna temperatura (°C) | Wymiary: Zewnętrzne Wys. x Szer. x Głęb. | Dimensions: Retort Internal Size H x W x D (mm) | Dimensions: Uniform Volume H x W x D (mm) | Moc maksymalna (W) | Waga (kg) | |
|---|---|---|---|---|---|---|---|
| GPCMA/56 | 56 | 1000 - 1150 (dependant on retort material) | 1846 x 1260 x 1725 | 229 x 400 x 610 | 150 x 275 x 300 | 24000 | 485 |
| GPCMA/174 | 174 | 1000 - 1150 (dependant on retort material) | 2045 x 1360 x 1875 | 428 x 500 x 815 | 350 x 400 x 550 | 36000 | 705 |
| GPCMA/208 | 208 | 1000 - 1150 (dependant on retort material) | 2045 x 1360 x 2025 | 428 x 500 x 970 | 350 x 400 x 750 | 39000 | 800 |
| GPCMA/245 | 245 | 1000 - 1150 (dependant on retort material) | 2145 x 1460 x 2025 | 500 x 600 x 815 | 400 x 500 x 550 | 45000 | 950 |
Piec komorowy z modyfikowaną atmosferą – GPCMA Do pobrania

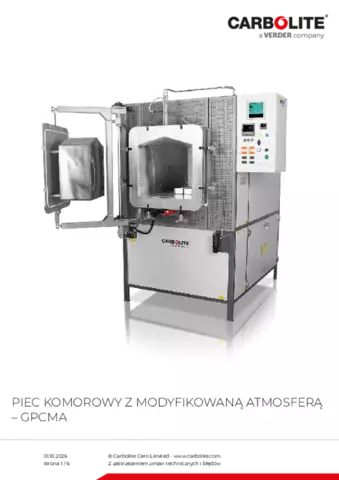

Karta produktu GPCMA
