Die GPCMA-modifizierten Atmosphärenkammeröfen sind mit einem metallischen Tiegel ausgestattet, um ein beheiztes Volumen mit einer kontrollierten Atmosphäre zu schaffen. Es handelt sich um bodenstehende Modelle mit einer glatten Scharnier-Türanordnung.
Erhältlich mit einem Temperaturbereich von 1000 °C bis 1150 °C, abhängig vom ausgewählten Tiegelmaterial. Die Arbeitsvolumina der Tiegel reichen von 56 bis 245 Litern.
Die Sauerstoffgehalte können je nach Anwendung auf 30 ppm reduziert werden. Perfekt für die Spannungsentlastung additiv gefertigter Komponenten, insbesondere solcher, die mittels DMLS hergestellt wurden. Diese Ofenreihe kann optional für die Einhaltung der AMS2750H Nadcap Klasse 1 für Luft- und Raumfahrtanwendungen spezifiziert werden.
Standardausstattung
- Maximale Betriebstemperatur ist abhängig vom Retortenmaterial:
310 Edelstahl: 1000 °C max
314 Edelstahl: 1050 °C max
Inconel 601: 1100 °C max
Haynes 230: 1150 °C max - Programmierbarer 3508P1 Regler
- 2-Zonen-Kaskadenregelung
- Übertemperaturschutz
- 56, 174, 208 oder 245 Liter Retort-Arbeitsvolumen
- Halbautomatisches Gassystem mit analogem Durchflussmesser für Stickstoff oder Argon
- Frei strahlende gewickelte Drahtelemente an zwei Seiten, das Dach und unter dem Herd
- Hochwertige Isolierung mit geringer thermischer Masse für kurze Aufheizzeiten & optimale Energieeffizienz
- Leicht zu öffnende Tür schützt den Anwender vor übermäßiger Hitze
- Typ R Regelthermoelemente
- Typ K Thermoelement innerhalb der Retorte
- Wassergekühlte Tür mit Silikongummi-Dichtungen
- Türsicherheitsverriegelung
Optionen & Zubehör
- Große Auswahl digitaler PID-Regler, Programmregler und Schreiber mit RS232, RS485 oder Ethernet Schnittstelle - weitere Informationen
- Vakuumoption (10-2 mbar) für schnelleren Atmosphärenwechsel, nur bei Raumtemperatur. Keine Wärmebehandlung unter Vakuum möglich. Mit dieser Option MUSS eine vakuumfähige Retorte mitbestellt werden.
- Halbautomatisches Gas System mit analogem Durchflussmesser für Argon oder Stickstoff
- Halbautomatisches Gas System mit digitalem Durchflussmesser
- Automatisches Gas System, das den Gasfluss mittels Massenflussregler (MFC) regelt
- Sauerstoff Kontrollsystem mit Eurotherm 3504 Programmregler
- Schnellkühlung
- Aktive Nachbrenner-Fackel (Propan oder Methan und Druckluft; NICHT mit der Vakuumoption/vakuumfähigen Retorte kompatibel)
- Wasserkühler, 5 Liter/min, 1 kW
- Beladewagen
- AMS2750H Nadcap-kompatible Modelle sind für Luft- und Raumfahrtanwendungen erhältlich
- Verschiedene Beladungs- und Entladungsoptionen lieferbar
Industrieofen für modifizierte Atmosphäre - GPCMA Beispiele
GPCMA /174 mit optionaler Ausrüstung gemäß AMS 2750G Nadcap Klasse 1 / Typ A
GPCMA /174 mit SPS Steuerung, HMI-Touchpanel, beheiztem Gasauslass und Fackel.
Industrieofen für modifizierte Atmosphäre - GPCMA Technische Daten
| Volumen der Retorte (Liter) | Maximaltemperatur (°C) | Außenabmessungen H x B x T (mm) | Innenabmessungen Retorte H x B x T (mm) | Homogene Zone H x B x T (mm) | Max. Leistung (W) | Gewicht (kg) | |
|---|---|---|---|---|---|---|---|
| GPCMA/56 | 56 | 1000 - 1150 (abhängig vom Retortenmaterial) | 1846 x 1260 x 1725 | 229 x 400 x 610 | 150 x 275 x 300 | 24000 | 485 |
| GPCMA/174 | 174 | 1000 - 1150 (abhängig vom Retortenmaterial) | 2045 x 1360 x 1875 | 428 x 500 x 815 | 350 x 400 x 550 | 36000 | 705 |
| GPCMA/208 | 208 | 1000 - 1150 (abhängig vom Retortenmaterial) | 2045 x 1360 x 2025 | 428 x 500 x 970 | 350 x 400 x 750 | 39000 | 800 |
| GPCMA/245 | 245 | 1000 - 1150 (abhängig vom Retortenmaterial) | 2145 x 1460 x 2025 | 500 x 600 x 815 | 400 x 500 x 550 | 45000 | 950 |
Industrieofen für modifizierte Atmosphäre - GPCMA Downloads

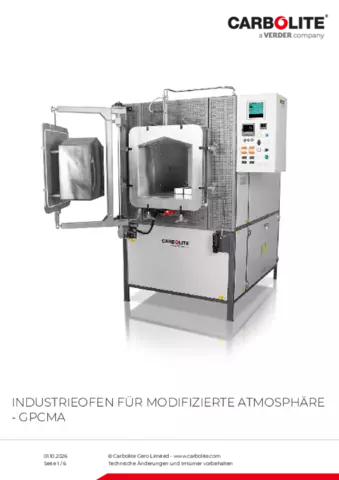

Produktdatenblatt GPCMA
