Os fornos de Muflas de Laboratório de atmosfera modificada GPCMA são equipados com uma retorta metálica para fornecer um volume aquecido com uma atmosfera controlada. São modelos de pé com um arranjo de porta articulada de ação suave.
Disponíveis com uma gama de temperatura máxima de 1000 °C a 1150 °C dependendo do material da retorta selecionado. Os volumes de trabalho da retorta variam de 56 a 245 litros.
Os níveis de oxigénio podem ser reduzidos para 30 ppm dependendo da aplicação. Perfeito para aliviar tensões em componentes fabricados por adição, particularmente aqueles produzidos via DMLS. Esta gama de fornos pode ser especificada opcionalmente para conformidade com AMS2750H Nadcap classe 1 para aplicações aeroespaciais.
Características padrão
- Uma gama de temperaturas máximas dependentes do material da retorta:
Aço inoxidável 310: 1000 °C max
Aço inoxidável 314: 1050 °C max
Inconel 601: 1100 °C max
Haynes 230: 1150 °C max - Controlador programável 3508P1
- Controle em cascata de 2 zonas
- Proteção contra superaquecimento
- volume de trabalho de retortas de 56, 174, 208 ou 245 litros
- Sistema de gás semiautomático com medidores de vazão analógicos para nitrogênio ou argônio
- Elementos de fio enrolado radiante livre em dois lados, o teto e debaixo da lareira
- Isolamento de baixa massa térmica para resposta rápida e eficiência energética
- A porta pivotante dupla de ação suave protege o usuário do calor excessivo
- Termopares de controle tipo R
- Termopar de retorta interna tipo K
- Vedação da porta de borracha de silicone refrigerada a água
- Bloqueio de segurança da porta
Opções (especifique no momento do pedido)
- Uma variedade de controladores digitais sofisticados, programadores de múltiplos segmentos e registradores de dados estão disponíveis. Estes podem ser equipados com comunicações RS232, RS485 ou Ethernet - outras informações
- Opção de vácuo (10-2 mbar) para troca de atmosfera mais rápida somente à temperatura ambiente. Nenhum tratamento térmico sob vácuo é possível. Uma retorta a vácuo DEVE ser solicitada com esta opção
- Sistema de gás semiautomático com medidores de vazão analógicos para argônio
- Sistema de gás semiautomático com medidores de vazão digitais
- Sistema automático de gás com monitoramento e controle de gás com controladores de fluxo de massa
- Sistema de monitoramento de oxigênio com programador 3504
- Sistema de resfriamento forçado
- Opção de queima pós-combustão ativa (propano ou metano com ar pressurizado; NÃO compatível com opção de vácuo / retortas a vácuo)
- Unidade de resfriamento, 5 litros / min, 1 kW
- Carrinho de carregamento
- Modelos compatíveis com Nadcap AMS2750H estão disponíveis para aplicações aeroespaciais
- Várias opções de carga e descarga podem ser fornecidas
Forno de Câmara com Atmosfera Modificada - GPCMA Exemplos
GPCMA /174 equipado com conformidade opcional com AMS2750G classe 1 / tipo A

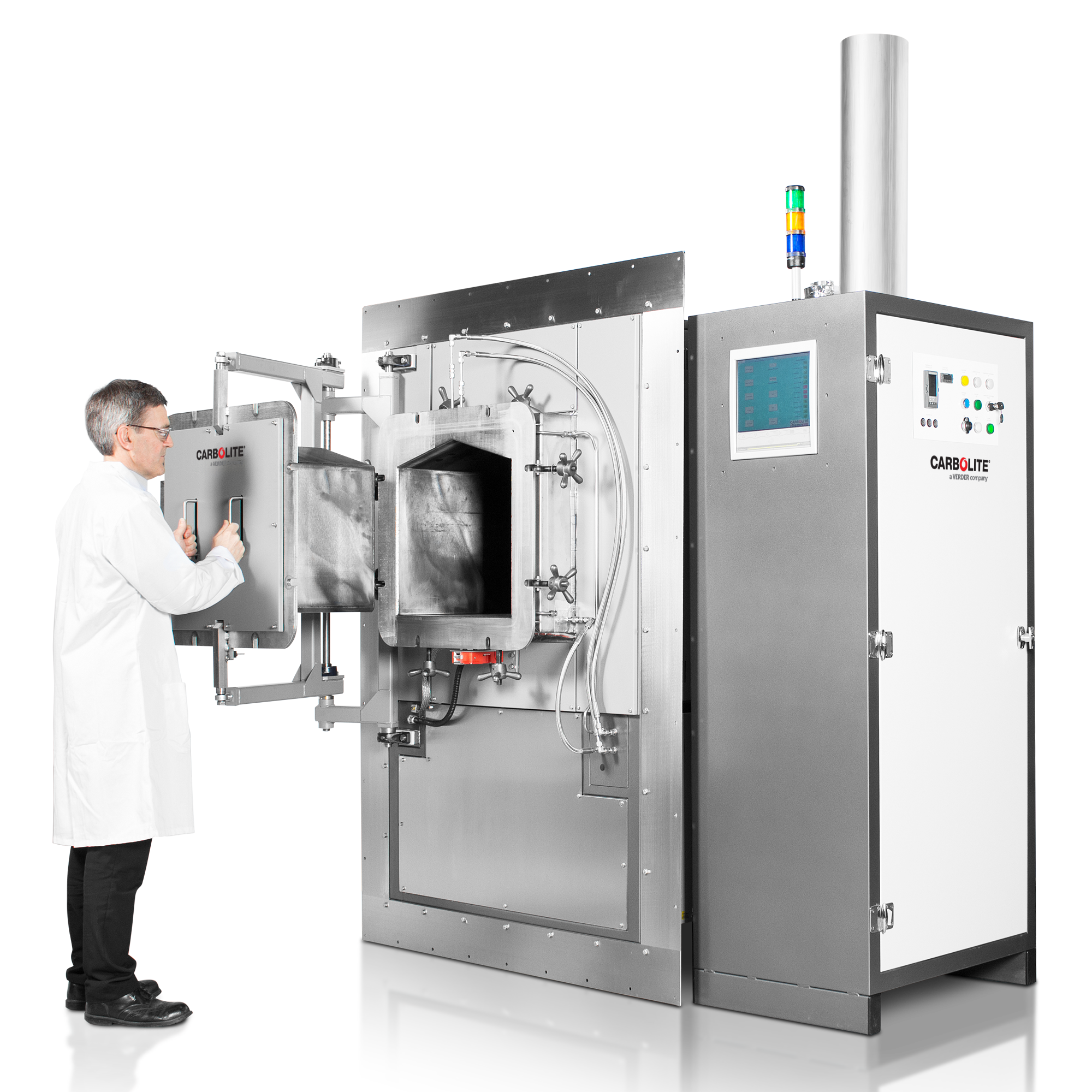

GPCMA /174 com sistema de gás controlado por PLC, painel de toque HMI e pós-combustão com saída de gás aquecida. Projetado para se encaixar em uma abertura de parede de sala limpa.
Forno de Câmara com Atmosfera Modificada - GPCMA Dados Técnicos
| Volume da retorta (litros) | Temp. Máx. (°C) | Dimensões: Externo A x C x P (mm) |
Dimensões: Tamanho interno da retorta A x L x P (mm) |
Dimensões: Volume uniforme A x L x P (mm) |
Potência máx. (W) | peso (kg) | |
|---|---|---|---|---|---|---|---|
| GPCMA/56 | 56 | 1000 - 1150 (dependente do material da retorta) | 1846 x 1260 x 1725 | 229 x 400 x 610 | 150 x 275 x 300 | 24000 | 485 |
| GPCMA/174 | 174 | 1000 - 1150 (dependente do material da retorta) | 2045 x 1360 x 1875 | 428 x 500 x 815 | 350 x 400 x 550 | 36000 | 705 |
| GPCMA/208 | 208 | 1000 - 1150 (dependente do material da retorta) | 2045 x 1360 x 2025 | 428 x 500 x 970 | 350 x 400 x 750 | 39000 | 800 |
| GPCMA/245 | 245 | 1000 - 1150 (dependente do material da retorta) | 2145 x 1460 x 2025 | 500 x 600 x 815 | 400 x 500 x 550 | 45000 | 950 |
