A Carbolite cég új, sokoldalú TF típusú csőkemencéje minőségi fűtőelemeket és innovatív hőszigetelést alkalmaz a kiváló teljesítmény eléréséhez, ugyanakkor megtartja a külső burkolatok csökkentett hőmérsékletét és az alacsonyabb energiaigényt.
Az új TF csőkemencék tervezésekor fontos szempont volt a tökéletes flexibilitás. Beilleszthető izzítócsövek és csőadapterek révén egyetlen csőkemence többféle átmérőjű izzítócsövet képes befogadni, maguk az izzítócsövek pedig könnyen kicserélhetők az alkalmazás különböző fizikai vagy kémiai követelményeinek megfelelően.
Ocionális izzítócső csomagokkal a felhasználó átalakíthatja a TF csőkemencét vákuum vagy védőgáz alatti alkalmazásokhoz.
Áttekintés
- Max. hőmérséklet: 1100, 1200, 1600°C
- Kemence átmérője: 32, 60, 100, 125 mm
- Fűtött hossz(ak): 150, 180, 300, 450, 600, 800, 1000, 1200 mm
- Fűtött zónák száma: 1-zónás vagy 3-zónás
- Irány: Mindegyik típus iránya lehet vízszintes vagy függőleges.
TF Csőkemencék "Leading Heat Technology"
A Carbolite cég új típusú csőkemencéi a jövő termékei. Több, mint 80 évnyi kemenceépítési tapasztalat, stabil kialakítás, minőségi komponensek és modern esztétikus forma.
Minőségi fűtőelemek
- kiváló hőmérséklethomogenitás
- gyors felfűtés és lehűtés
- felülmúlhatatlan hőmérséklethomogenitás az egész fűtött hosszban
Minőségi hőszigetelés
- alacsony energiaigény
- alacsony hőmérsékletű külső burkolat
- hosszú élettartam
Termékvideó: TF Csőkemencék
TF Csőkemencék Kiváló hőmérsékleti egyenletesség: Forró darab!
A Carbolite csőkemencék választéka számos műszaki jellemzővel büszkélkedhet, amelyek maximalizálják a kemence fűtött hosszát, így biztosítva, hogy a munkacső minél nagyobb része a beállított hőmérsékletre melegedjen. Ezek közé tartoznak a munkacső körül egyenletesen elosztott fűtőelemek és az alacsony hőtömegű szigetelés.
A lehető legnagyobb fűtött hossz elérése érdekében a 3 zónás modelljeink a kemence végein fokozott teljesítményfokozással rendelkeznek, így biztosítva a lehető legjobb hőmérsékletegyenletességet a teljes munkatérségben.
Ha a kemencét olyan munkacsőcsomagokkal kombinálja, amelyek hőszigetelő dugókat vagy sugárzási pajzsokat tartalmaznak, segít megelőzni a munkacső végeinek hőveszteségét. A Carbolite nehéz felülmúlni, ha a hő egyenletes eloszlásáról van szó!

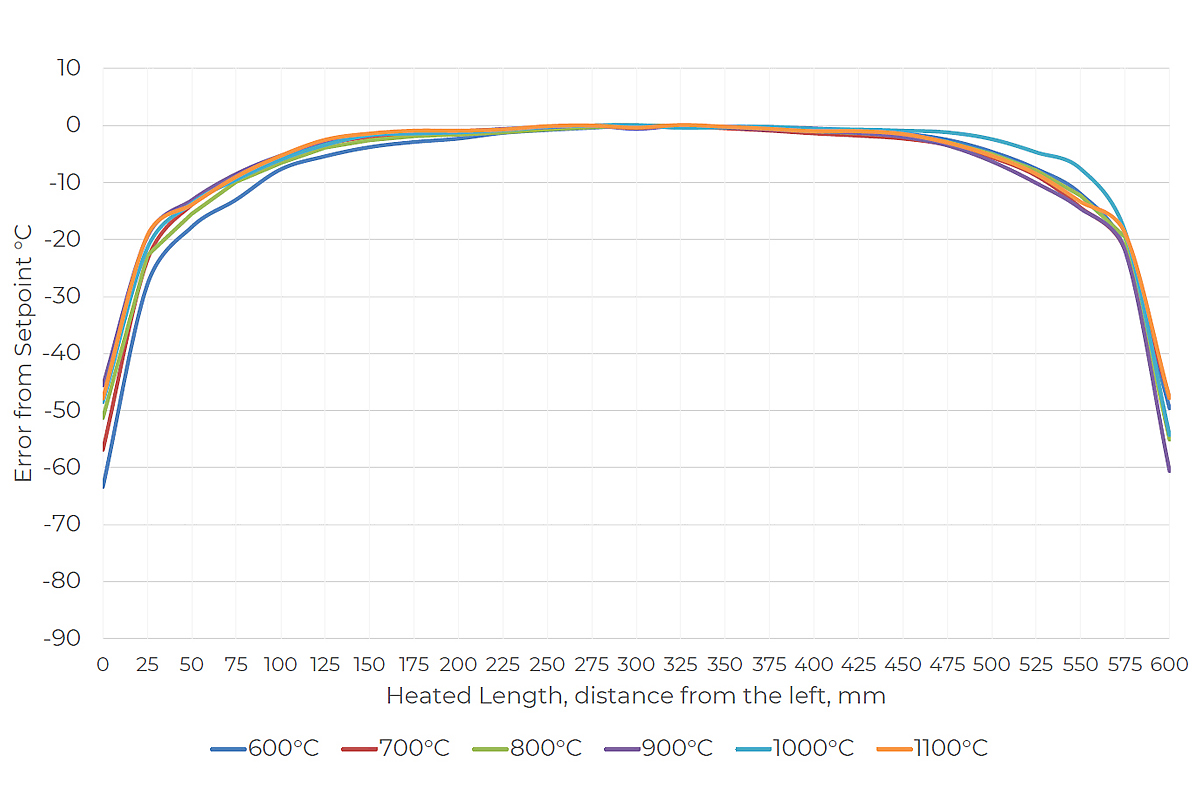

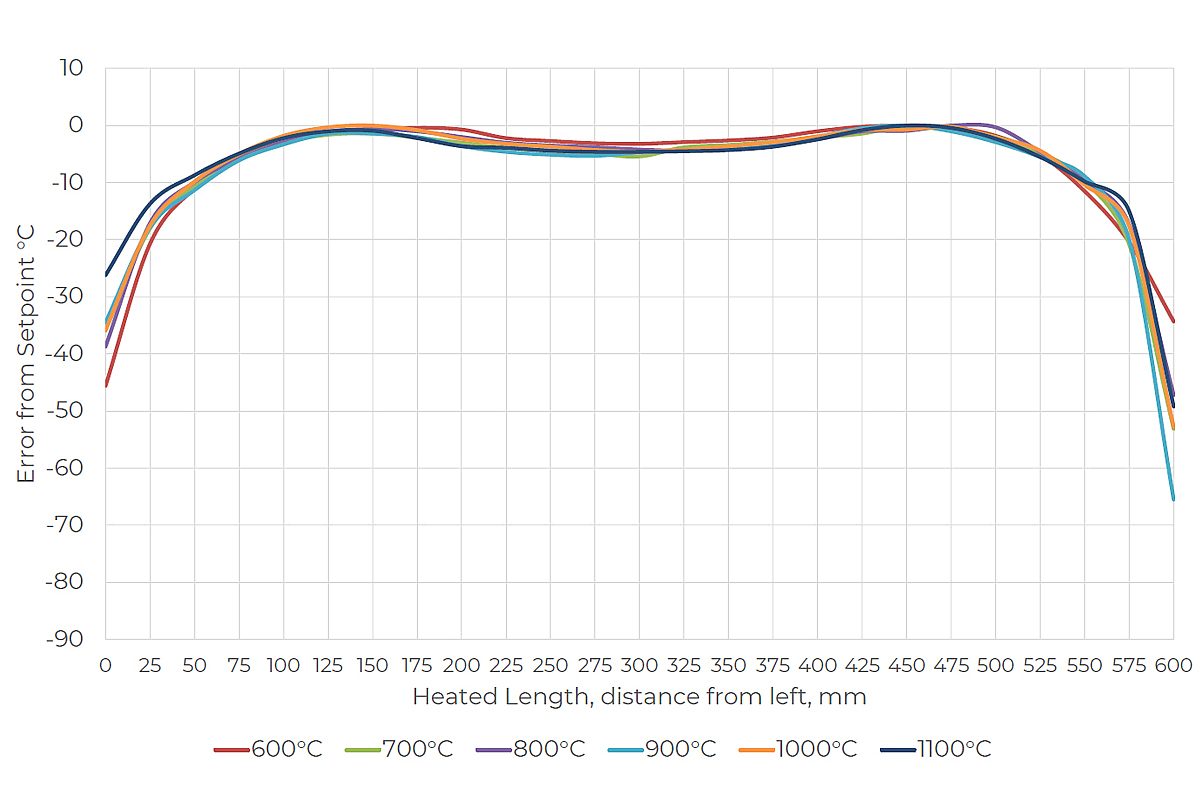

TF3 12/125/600
Ellenőrzött laboratóriumi körülmények között mérve. Az eredmények a folyamat-specifikus változóktól, pl. gázáramlási sebességtől, vákuumszintektől és a minta anyagától, méretétől/sűrűségétől függően változhatnak.

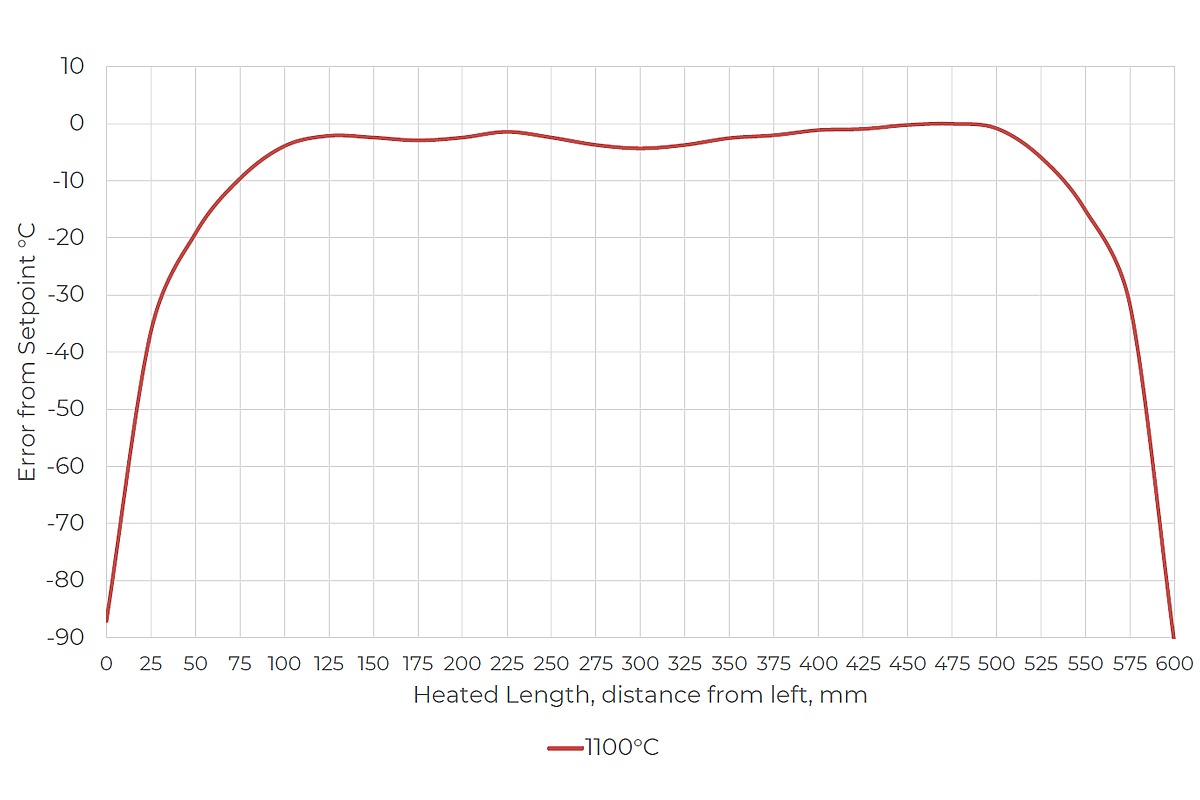

TF3 12/60/600
Ellenőrzött laboratóriumi körülmények között mérve. Az eredmények a folyamat-specifikus változóktól, pl. gázáramlási sebességtől, vákuumszintektől és a minta anyagától, méretétől/sűrűségétől függően változhatnak.
TF3 12/125/600
Ellenőrzött laboratóriumi körülmények között mérve. Az eredmények a folyamat-specifikus változóktól, pl. gázáramlási sebességtől, vákuumszintektől és a minta anyagától, méretétől/sűrűségétől függően változhatnak.

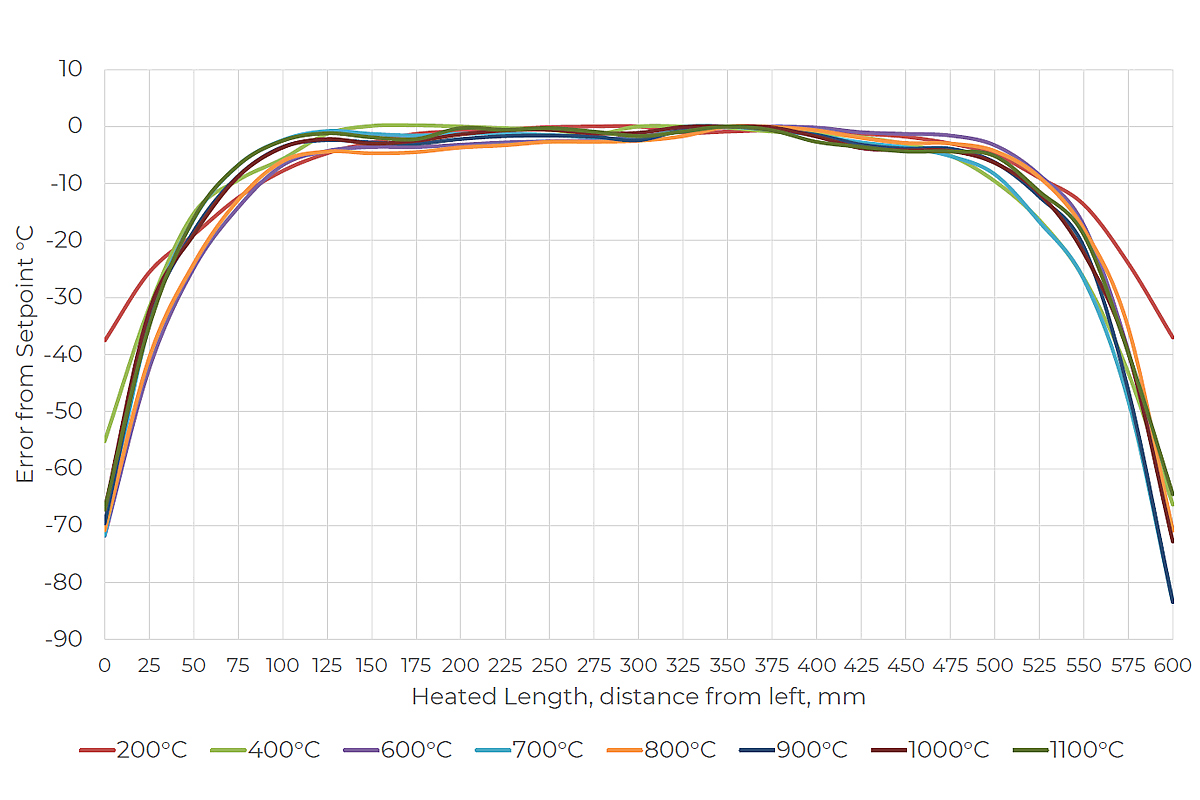

TF3 12/60/600
Ellenőrzött laboratóriumi körülmények között mérve. Az eredmények a folyamat-specifikus változóktól, pl. gázáramlási sebességtől, vákuumszintektől és a minta anyagától, méretétől/sűrűségétől függően változhatnak.

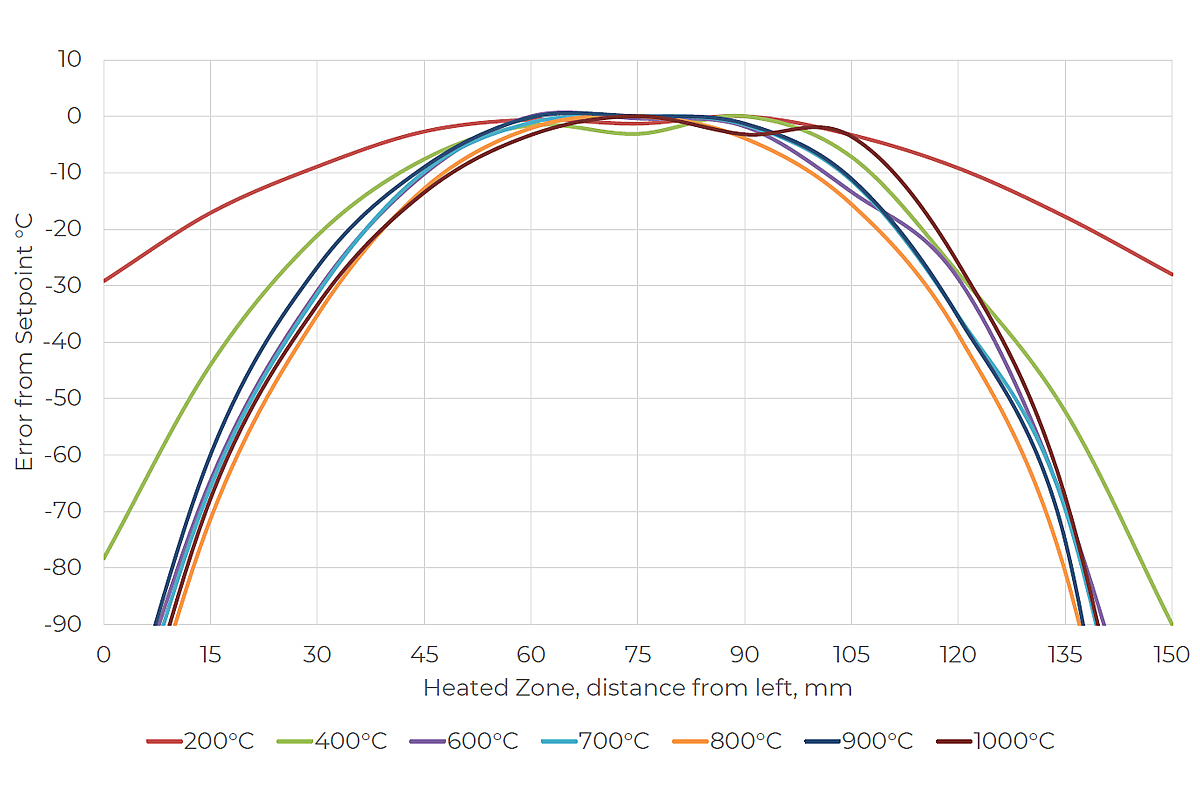

TF1 11/32/150
Ellenőrzött laboratóriumi körülmények között mérve. Az eredmények a folyamat-specifikus változóktól, pl. gázáramlási sebességtől, vákuumszintektől és a minta anyagától, méretétől/sűrűségétől függően változhatnak.
TF Csőkemencék Hőmérsékletszabályozás és adatátvitel
TF csőkemencék alapkiépítéséhez tartozik az Ethernet kommunikáció és a 24 szegmensben programozható hőmérsékletszabályozó:
- 1-zónás csőkemencék Carbolite EPC3016P1 hőmérsékletszabályozóval
- 3-zónás csőkemencék Carbolite AriesPlus érintőképernyős hőmérsékletszabályozóval
Opciók
- túlhevülésgátló (ajánlott értékes minta védelméhez és felügyelet nélküli használathoz) (1600°C típusok alapkiépítéséhez tartozik)
- különböző modern digitális hőmérsékletszabályozók, többszegmensű hőmérsékletprogrammal, digitális adatrögzítőhöz való csatlakozással. Ezek felszerelhetők RS485 vagy Ethernet kommunikációval. További információk
Hőmérsékletszabályozó AriesPlus
TF Csőkemencék Gyors fűtési sebesség
A Carbolite csőkemencék kiváló minőségű fűtőelemekkel vannak felszerelve, amelyeket a gyors felfűtési sebesség elérésére terveztek.
Optimalizálja a laboratóriumi időt a hőkezelési folyamatok felgyorsításával!
A Carbolite vizsgáló laboratóriumában pontos hőmérsékletméréseket végeznek, amelyek minden modellhez rendelkezésre állnak.
A példaértékű csőkemencemodellek maximális felfűtési sebességei
kvarc munkacsővel és szigetelődugókkal felszerelve mérve
A példaértékű csőkemencemodellek hűtési sebességei
kvarc munkacsővel és szigetelődugókkal felszerelve mérve
TF Csőkemencék Felállítási lehetőségek
A csőkemencék a két standard felállítás egyikében szerezhetők be.
- Max. 600 mm fűtött hosszig a kemencetest a szabályozóegységre helyezhető. Távvezérléshez a kemencetest könnyen levehető és elválasztható a szabályozóegységtől.
- 800 mm fűtött hossztól a kemencetest és a szabályozóegység mindig szét van választva.

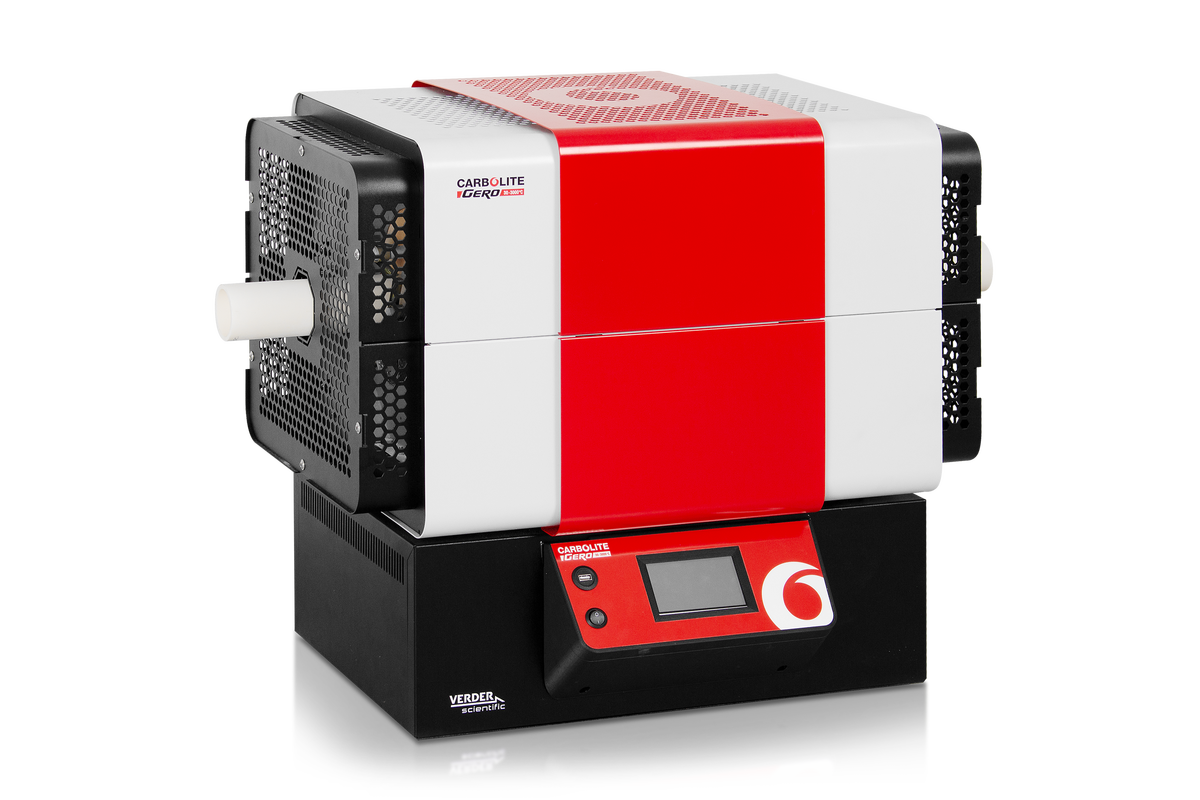

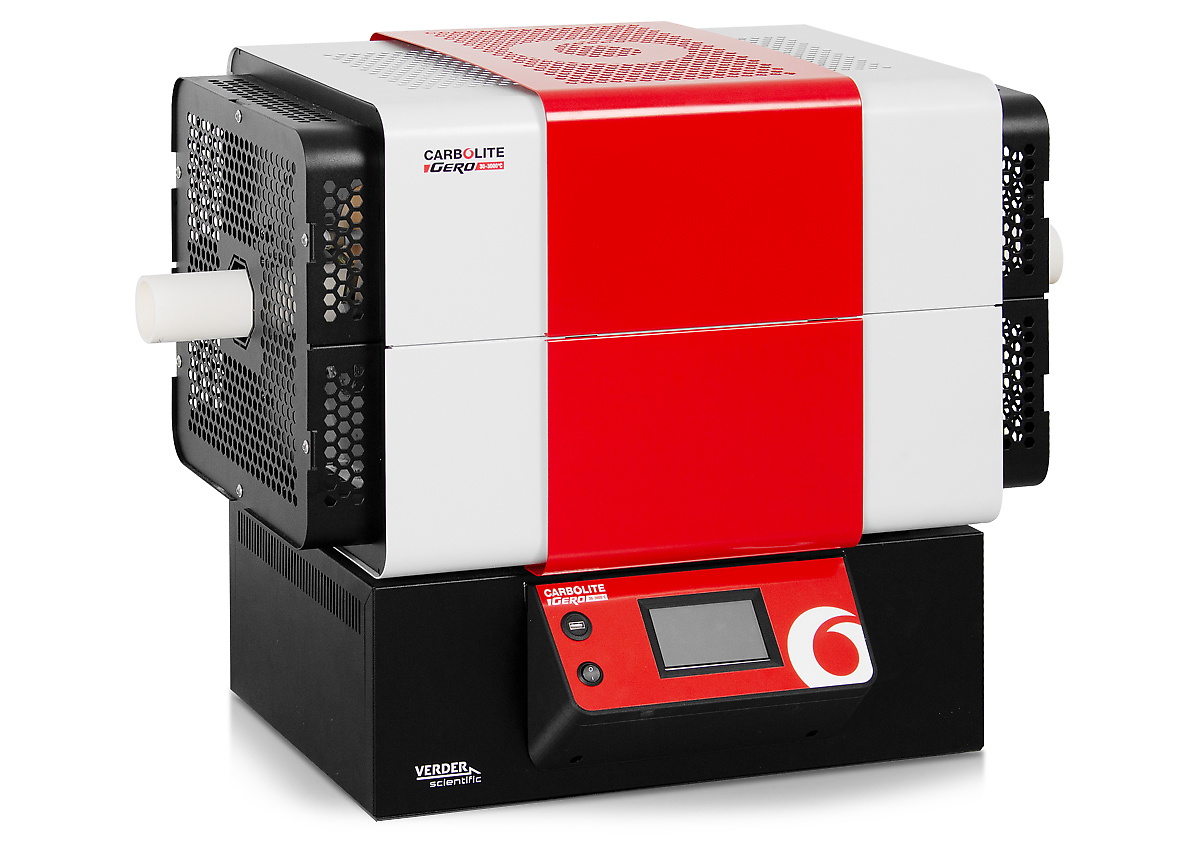

Kemencetest szabályozóegységen
standard kialakítás max. 600 mm fűtött hosszig
Levehető kemencetest
könnyű átalakítás optimális felállításhoz

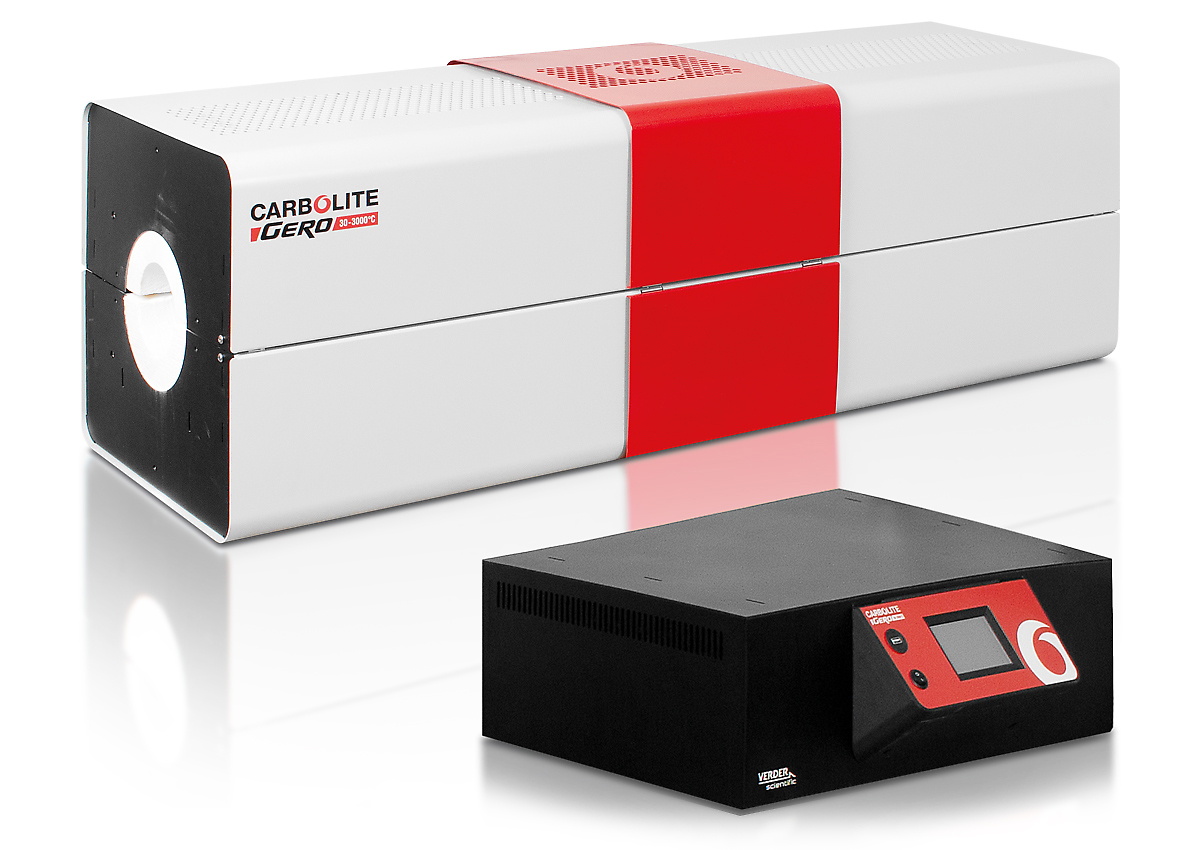

Különálló kemencetest és szabályozó egység
standard kialakítás 800 mm fűtött hossztól

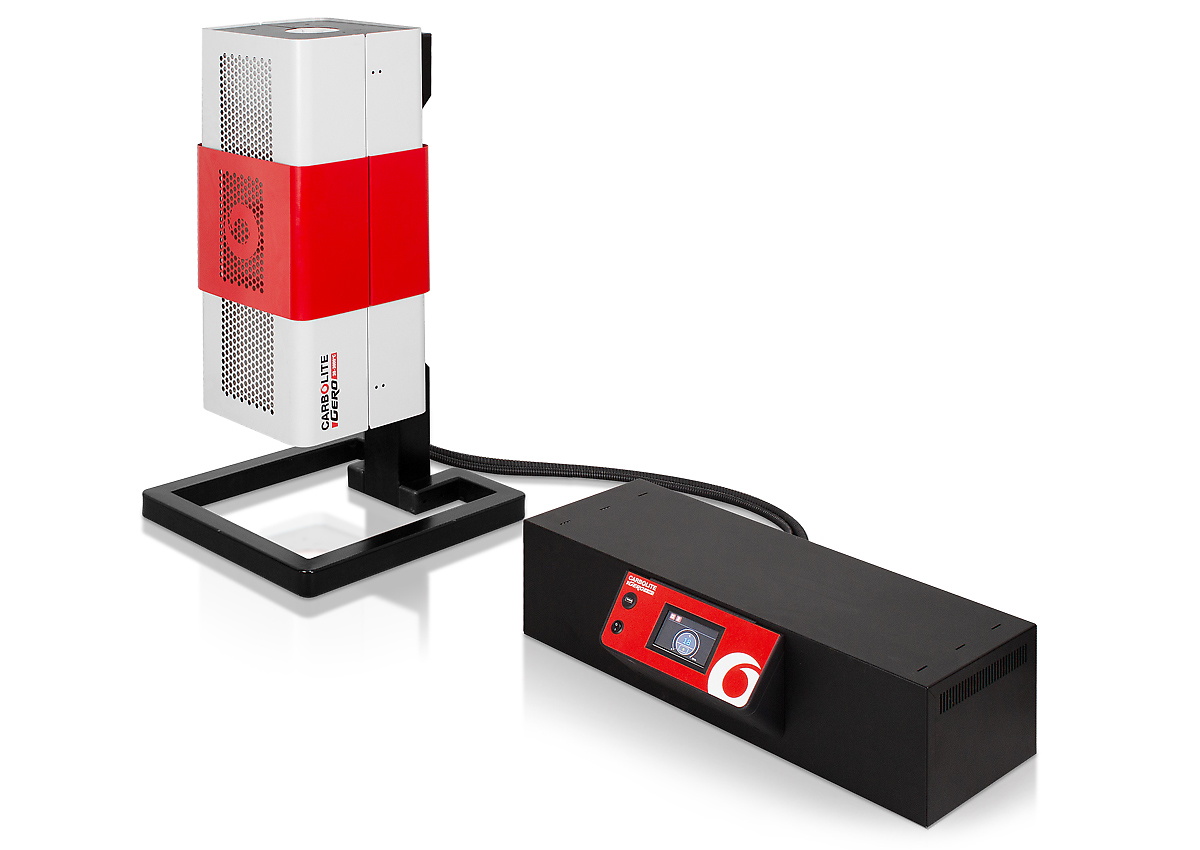

Opció: Függőles állvány
kemencetest függőleges felállításához
Opció: Tartókeret
kemencetest felhasználói készülékhez való rögzítéséhez
Opció: 4 m hosszabítóvezeték
A 4 m hosszabbítóvezeték összesen 6 m távolságot tesz lehetővé a kemencetest és szabályozó egység között.
Minőségi hőszigetelés Alacsony energiafogyasztás
A Carbolite cég új csőkemencéi rendkívül energiahatékonyak. Minőségi hőszigetelésük hosszú élettartamot, alacsony hőmérsékletű külső burkolatot és - mindenekelőtt - kiválóan alacsony energiafogyasztást biztosít.
Carbolite csőkemence használata csökkenti energiaköltségeit és karbonlábnyomát!
Akár 50%-kal kevesebb energiára van szükség! Egyenértékű termékkel való összehasonlítás
Carbolite TF1 12/60/600 model (vörös) és egyenértékű termék (sárga) energiafogyasztása összehasonlítása; mindegyik hőmérsékleten 2 órányi melegítés után mérve.
TF Csőkemencék Védőgázos atmoszféra és vákuum kialakítása
A Carbolite csőkemencék számos kiegészítővel felszerelhetők védőgáz és/vagy vákuum alatti alkalmazásokhoz.
Opciók
- további izzítócsövek, csővégi elemek és komplett izzítócső csomagok
- vákuum csomagok rotációs vagy turbomolekuláris vákuumszivattyúval
- inert gáz csomagok max. 3 nem reaktív gáz használatát engedik meg (manuális vagy automatikus gázszabályozóval)
- laboratóriumi gázbiztonsági rendszer hidrogéngáz 750 °C fölötti használatához
Opcionális kiegészítők csőkemencék módosított atmoszféra és/vagy vákuum alatti használatához
TF Csőkemencék Ez aztán a menő! Alacsony borítás hőmérséklet
A Carbolite csőkemencéket a felhasználók biztonságát szem előtt tartva tervezték.
A robusztus konstrukció és a kiváló minőségű hőszigetelés biztosítja, hogy a külső tok hőmérséklete sokkal alacsonyabb, mint más modelleknél.
Ez nem csak a kezelő sérülésveszélyét csökkenti, de a kemencéből távozó hőmennyiség csökkenése kényelmes munkakörnyezetet biztosít, és azt is jelenti, hogy kevesebb energia megy veszendőbe a használat során. Ha forróság van, a Carbolite segít, hogy megőrizze hideg fejét!
TF Csőkemencék Kiegésztők
Izzítócsövek széles választéka
Többféle csőátmérő, hossz és anyag.
Csővégi szigetelők és sugárzásvédők
A hőveszteség megakadályozásához és így a hőmérséklethomogenitás javításához.
TF Csőkemencék Műszaki adatok
| Fűtött zónák száma | Max. hőmérséklet (°C) | Furnace Ø | Fűtött hossz (mm) | Felfűtési idő (perc) | Levegőhöz ajánlott csőhossz (mm) | Védőgázokhoz ajánlott csőhossz (mm) | Méretek: kívül mag x szél x mély (mm) |
Homogén zóna hossza ±5°C (mm) | Max. teljesítmény (W) | Súly (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TF1 11/32/150 | 1 | 1100 | 32 | 150 | 27 | 300 | 500 | 455 x 335 x 470 | 58 | 575 | 16 |
| TF1 12/60/300 | 1 | 1200 | 60 | 300 | 35 | 580 | 750 | 575 x 495 x 480 | 177 | 1500 | 37 |
| TF1 12/60/450 | 1 | 1200 | 60 | 450 | 45 | 730 | 900 | 575 x 645 x 480 | 318 | 2000 | 49 |
| TF1 12/60/600 | 1 | 1200 | 60 | 600 | 45 | 880 | 1050 | 575 x 795 x 480 | 474 | 2500 | 56 |
| TF1 12/125/400 | 1 | 1200 | 125 | 400 | 88 | 750 | 1000 | 665 x 665 x 480 | 284 | 1860 | 71 |
| TF1 12/125/600 | 1 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575 | 456 | 2510 | 89 |
| TF1 12/125/800 | 1 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 635 | 3160 | 102 |
| TF1 12/125/1000 | 1 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 847 | 3810 | 120 |
| TF1 12/125/1200 | 1 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 969 | 4460 | 134 |
| TF1 16/60/180 | 1 | 1600 | 60 | 180 | -- | 680 | 900 | 665 x 595 x 585 | 100 | 2500 | 43 |
| TF1 16/60/300 | 1 | 1600 | 60 | 300 | -- | 800 | 1020 | 665 x 715 x 585 | 175 | 4000 | 51 |
| TF1 16/100/450 | 1 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 320 | 6000 | 90 |
| TF1 16/100/600 | 1 | 1600 | 100 | 600 | -- | 1180 | 1400 | 790 x 1090 x 705 | 425 | 7000 | 100 |
| TF3 12/60/450 | 3 | 1200 | 60 | 450 | 55 | 730 | 900 | 575 x 645 x 480 | 340 | 2000 | 49 |
| TF3 12/60/600 | 3 | 1200 | 60 | 600 | 55 | 880 | 1050 | 575 x 795 x 480 | 501 | 2500 | 56 |
| TF3 12/125/600 | 3 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575* | 507 | 2510 | 89 |
| TF3 12/125/800 | 3 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 715 | 3160 | 102 |
| TF3 12/125/1000 | 3 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 855 | 3810 | 120 |
| TF3 12/125/1200 | 3 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 1055 | 4460 | 134 |
| TF3 16/100/450 | 3 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 375 | 6800 | 90 |
| TF3 16/100/600 | 3 | 1600 | 100 | 600 | -- | 1180 | 1400 | 790 x 1090 x 705 | 460 | 8000 | 100 |
Típusjelölések magyarázata
| TF1 11/32/150 | Fűtött zónák száma: 1-zónás vagy 3-zónás |
| TF1 11/32/150 | Max. hőmérséklet: 1100, 1200, 1600°C |
| TF1 11/32/150 | Kemence átmérője: 32, 60, 100, 125 mm |
| TF1 11/32/150 | Fűtött hossz(ak): 150, 180, 300, 450, 600, ... mm |
Figyelem
- felfűtési idő zárócsonkkal felszerelt, üres, kvarc izzítócső max. hőmérsékletnél 100°C-kal alacsonyabb hőmérsékletre történt felmelegítésére vonatkozik
- opcionális kerámia izzítócső használatakor a felfűtés sebességét 5 °C/min-re kell korlátozni
- hőntartási teljesítményfelvétel folyamatos üzemre vonatkozik
- homogén hőmérsékletű zóna hosszát behelyezett csővégi szigetelőkkel a max. hőmérsékletnél 100°C-kal alacsonyabb hőmérsékleten mérték ki
- folyamatos üzem max. hőmérséklete 100 °C-kal alacsonyabb a lehetséges max. hőmérsékletnél
- 1100°C / 1200°C kemencék N-típusú, 1600°C kemencék R-típusú hőelemmel vannak felszerelve
- * kemence különálló szabályozóegységgel
