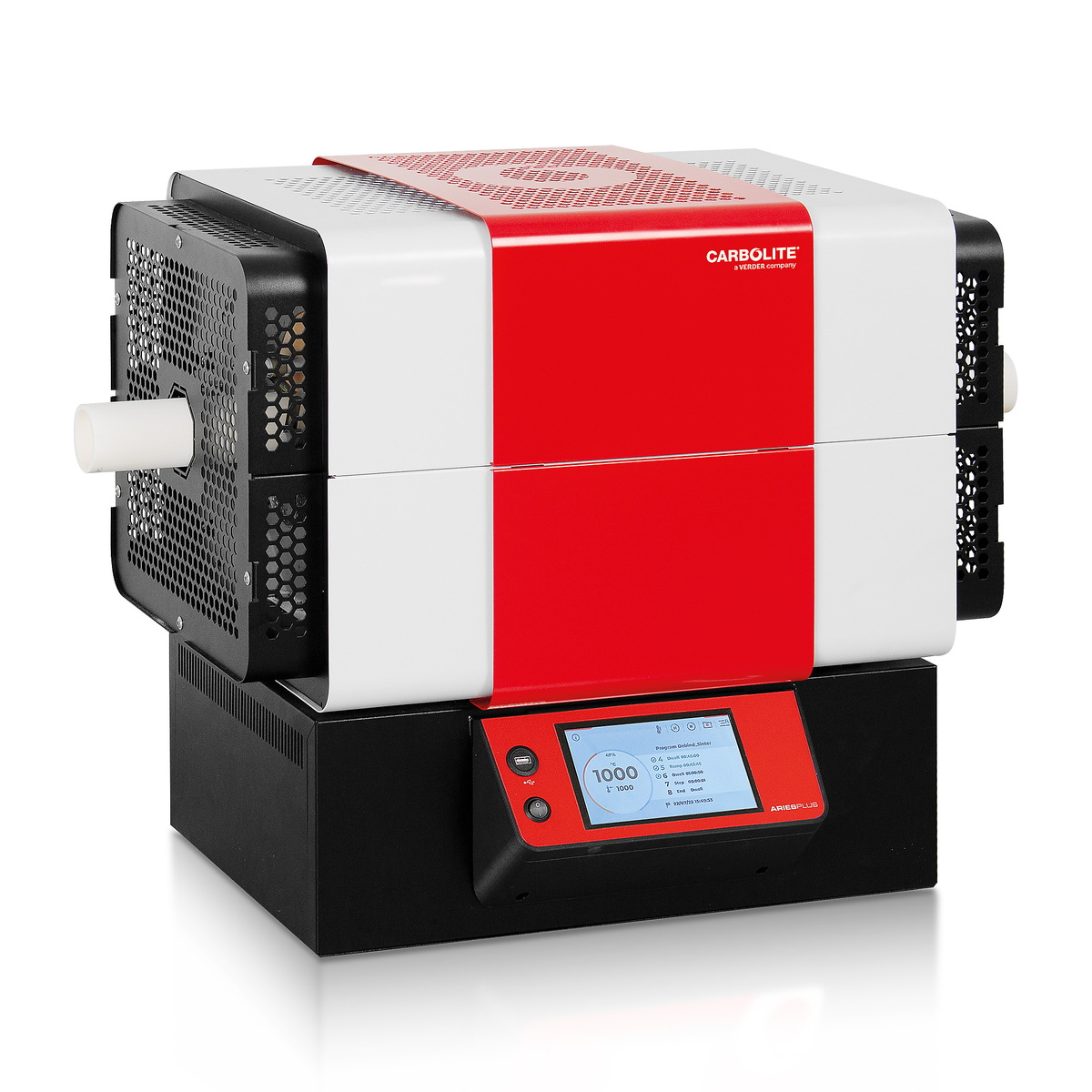

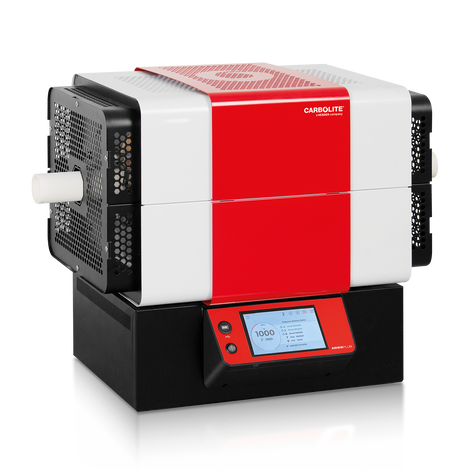

Noua gamă versatilă a cuptoarelor tubulare TF de la Carbolite include elemente de încălzire de înaltă calitate și un design inovator de izolație termică, pentru a obține performanțe de primă clasă, menținând reduse atât temperatura carcasei, cât și consumul de energie.
Gama TF a fost proiectată pentru mai multă flexibilitate. Tuburile de lucru glisante și adaptoarele pentru tuburi permit unui singur cuptor să se potrivească cu o varietate de diametre ale tuburilor, în timp ce tuburile de lucru în sine pot fi schimbate cu ușurință pentru a îndeplini cerințele fizice sau chimice diferite ale unui proces.
Pachetele de tuburi de lucru opționale permit utilizatorilor să echipeze TF-ul pentru funcționare sub vid sau în atmosferă modificată.
Prezentare generală
- Temperatura maximă: 1100, 1200, 1600°C
- Ø Cuptorului: 32, 60, 100, 125 mm
- Lungime încălzită: 150, 180, 300, 450, 600, 800, 1000, 1200 mm
- Număr zone încălzite: 1 zonă sau 3 zone
- Orientare: Toate modele sunt disponibile în poziție de montare orizontală sau verticală
TF - Cuptoare tubulare universale Tehnologii Termice de Vârf
Noua gamă de cuptoare tubulare Carbolite este rezultatul a peste 80 de ani de experiență în inginerie termică, combinând cele mai noi dezvoltări tehnologice cu construcții solide, componente de înaltă calitate și o estetică elegantă, modernă.
Elemente de încălzire de înaltă calitate
- Uniformitate excelentă a temperaturii
- Încălzire și răcire rapidă
- Uniformitate de temperatură pe întreaga lungime încălzită
Izolație termică de înaltă calitate
- Consum redus de energie
- Temperatură joasă a carcasei exterioare
- Proiectat pentru a avea o durată lungă de utilizare
Video Produs: TF - Cuptoare tubulare universale
TF - Cuptoare tubulare universale Uniformitate excelentă a temperaturii!
Gama de cuptoare tubulare Carbolite se mândrește cu o varietate de caracteristici tehnice pentru a maximiza lungimea încălzită a cuptorului, asigurându-se că o parte cât mai mare din tubul de lucru este încălzită până la temperatura de referință. Acestea includ elemente de încălzire distribuite uniform în jurul tubului de lucru și o izolație cu masă termică redusă.
Pentru a obține cea mai mare lungime încălzită posibilă, modelele noastre cu 3 zone dispun de o creștere sporită a puterii la capetele cuptorului, asigurând cea mai bună uniformitate posibilă a temperaturii pe tot volumul de lucru.
Combinarea cuptorului dumneavoastră cu pachete de tuburi de lucru care includ dopuri de izolație termică sau scuturi de radiație ajută la prevenirea pierderilor termice de la capetele tubului de lucru. Cuptoarele Carbolite sunt greu de combătut, atunci când vine vorba de distribuirea uniformă a căldurii!

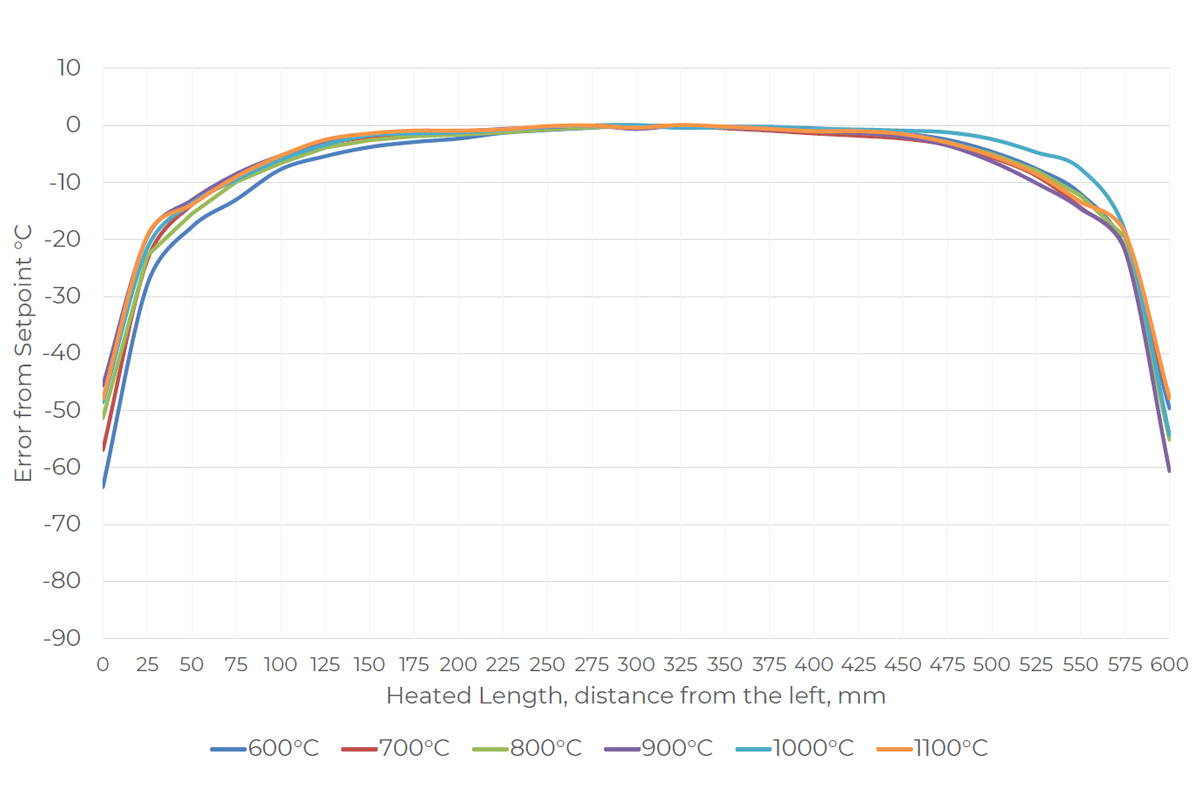

TF3 12/125/600
Măsurători efectuate în condiții controlate de laborator. Rezultatele pot varia în funcție de variabilele specifice procesului, de exemplu, debitele de gaz, nivelurile de vid, materialul dimensiunea/densitatea, probei.

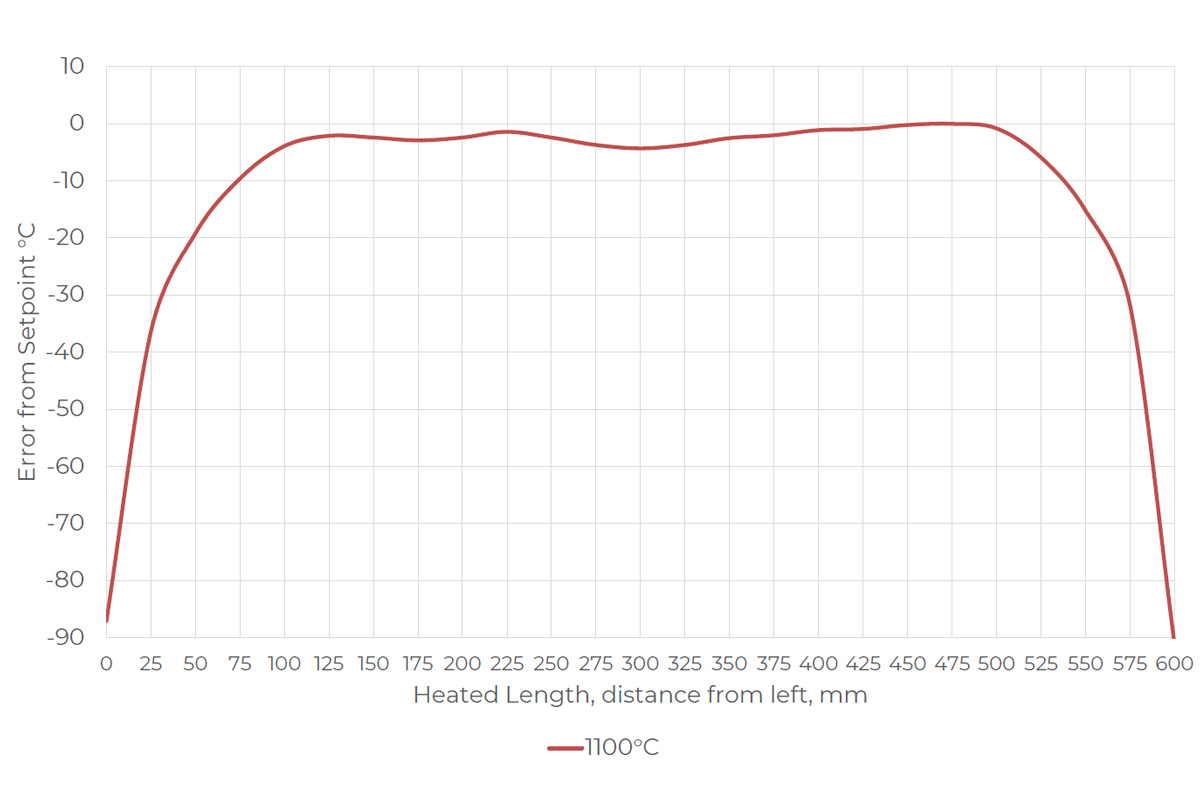

TF3 12/60/600
Măsurători efectuate în condiții controlate de laborator. Rezultatele pot varia în funcție de variabilele specifice procesului, de exemplu, debitele de gaz, nivelurile de vid, materialul dimensiunea/densitatea, probei.

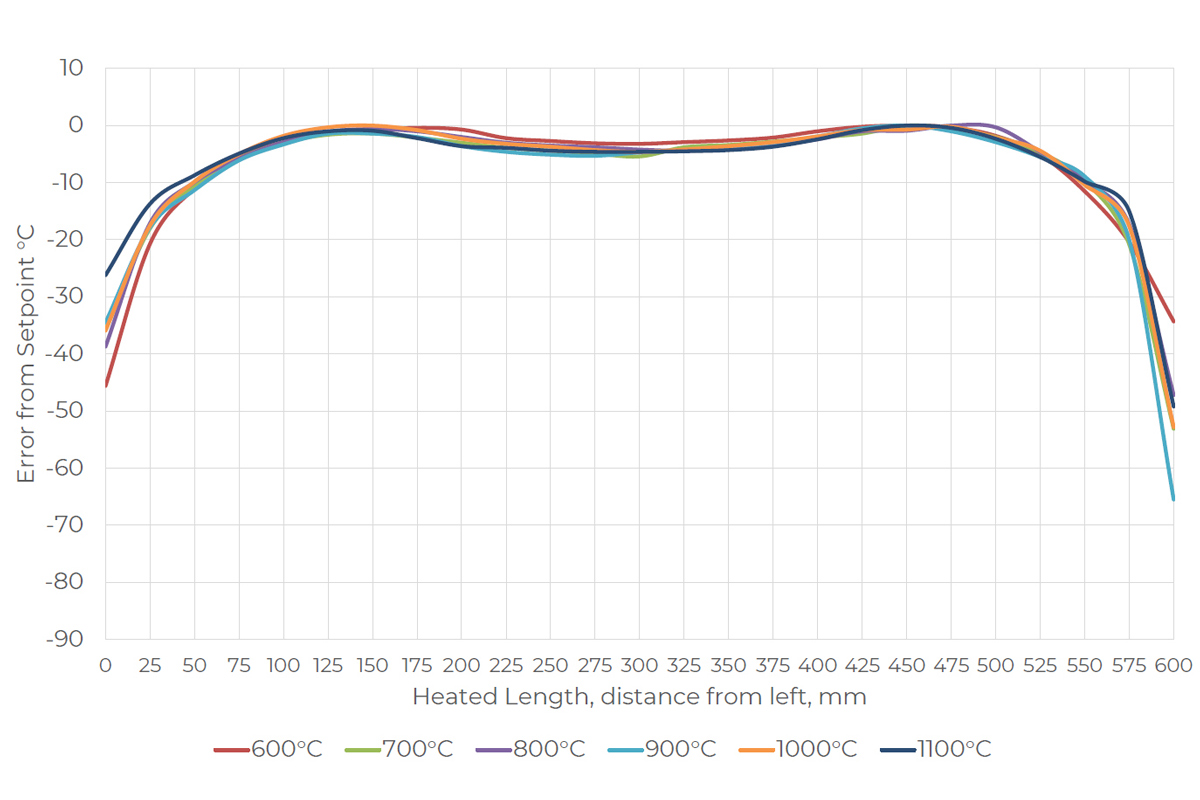

TF3 12/125/600
Măsurători efectuate în condiții controlate de laborator. Rezultatele pot varia în funcție de variabilele specifice procesului, de exemplu, debitele de gaz, nivelurile de vid, materialul dimensiunea/densitatea, probei.
TF3 12/60/600
Măsurători efectuate în condiții controlate de laborator. Rezultatele pot varia în funcție de variabilele specifice procesului, de exemplu, debitele de gaz, nivelurile de vid, materialul dimensiunea/densitatea, probei.

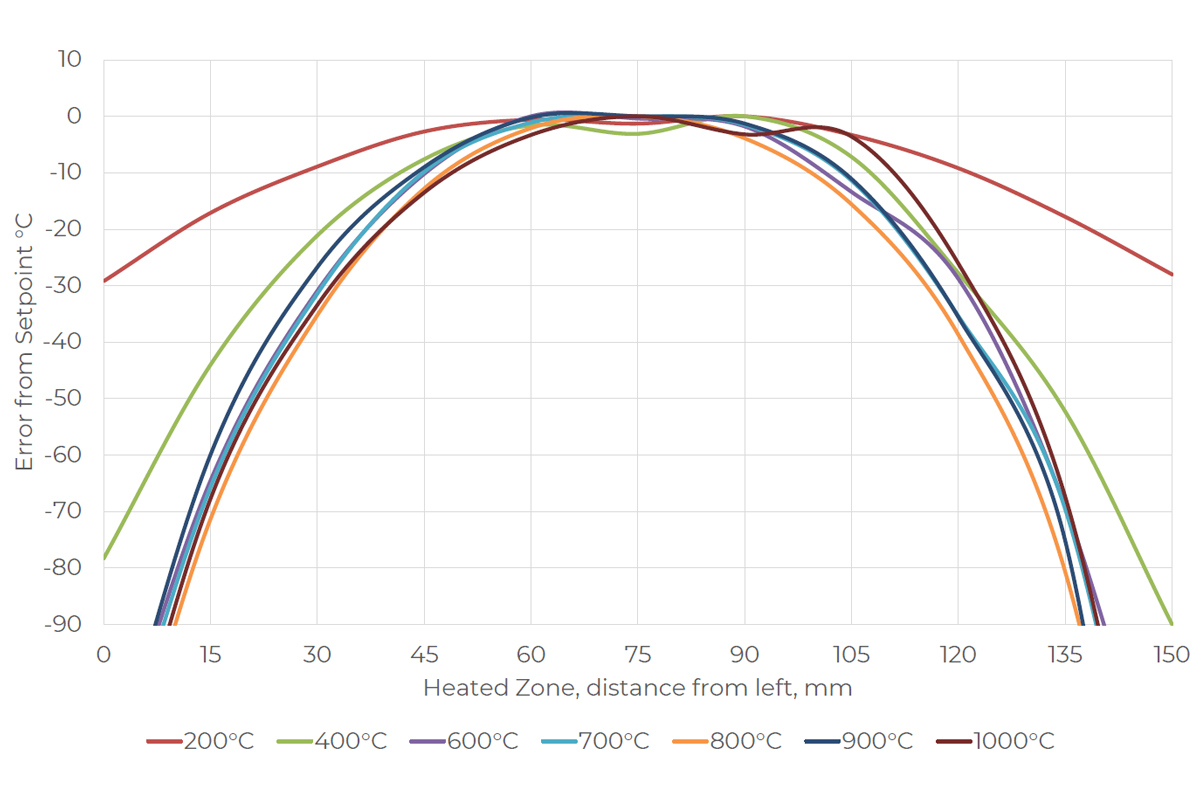

TF1 11/32/150
Măsurători efectuate în condiții controlate de laborator. Rezultatele pot varia în funcție de variabilele specifice procesului, de exemplu, debitele de gaz, nivelurile de vid, materialul dimensiunea/densitatea, probei.
TF - Cuptoare tubulare universale Control temperatură & Comunicație
Cuptoarele tubulare TF tube sunt echipate cu port de comunicație ethernet și un regulator de temperatură programabil cu 24 segmente, în versiunea standard:
- Cuptoarele cu o singură zonă sunt echipate cu regulatorul de temperatură Carbolite EPC3016P1
- Cuptoarele cu trei zone sunt echipate cu regulatorul de temperatură Carbolite AriesPlus cu ecran tactil
Opțiuni
- Protecție la supraîncălzire (recomandată pentru protejarea conținutului valoros și pentru funcționare nesupravegheată) (Modelele la 1600°C sunt echipate cu această opțiune în versiunea standard)
- Este disponibilă o gamă de controlere digitale sofisticate, programabile cu mai multe segmente și înregistrare de date, cu opțiuni de comunicare digitală. Mai multe informaţii
Temperature controller AriesPlus
TF - Cuptoare tubulare universale Viteze mari de încălzire
Cuptoarele tubulare Carbolite sunt echipate cu elemente de încălzire de înaltă calitate, concepute pentru a atinge viteze mari de încălzire.
Optimizarea timpilor de lucru prin accelerarea proceselor de tratament termic!
Măsurătorile precise ale temperaturii sunt efectuate în laboratorul de testare Carbolite și sunt disponibile pentru toate modelele.
Ratele maxime de încălzire ale unor modele tipice de cuptoare tubulare
măsurători efectuate cu tub de cuarț și dopuri izolatoare montate
Ratele de răcire ale unor modele tipice de cuptoare tubulare
măsurători efectuate cu tub de cuarț și dopuri izolatoare montate
TF - Cuptoare tubulare universale Configurații de montare
Această gamă de cuptoare tubulare se poate achiziționa în una dintre cele două configurații de montare standard.
- Pentru lungimi încălzite de până la 600 mm corpul cuptorului este montat deasupra cutiei de control. Acesta se poate detașa cu ușurință și separat pentru operare de la distanță.
- Pentru lungimi încălzite de 800 mm și mai mari, corpul cuptorului și cutia de control sunt tot timpul separate.

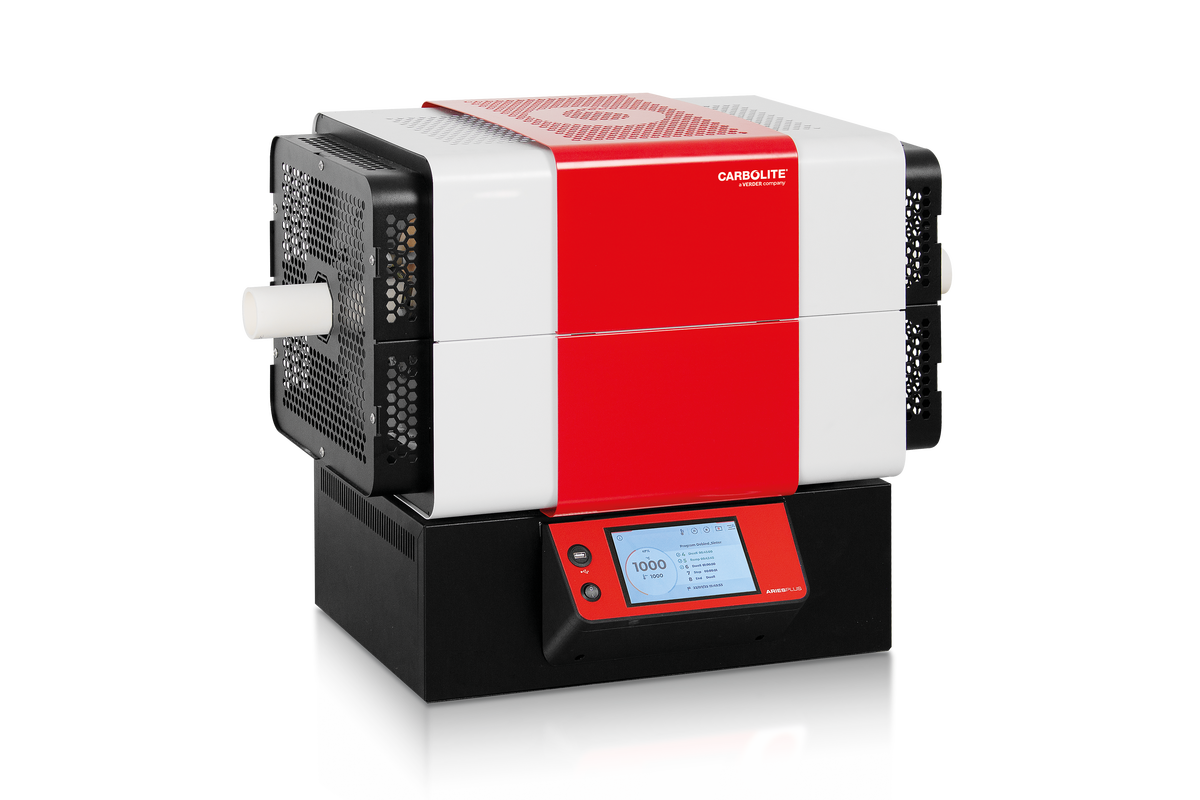

Corpul cuptorului deasupra cutiei de control
Configurația standard pentru lungimi încălzite de până la 600 mm
Corpului cuptorului este detașabil
Conversie ușoară la diverse moduri de montare, opționale

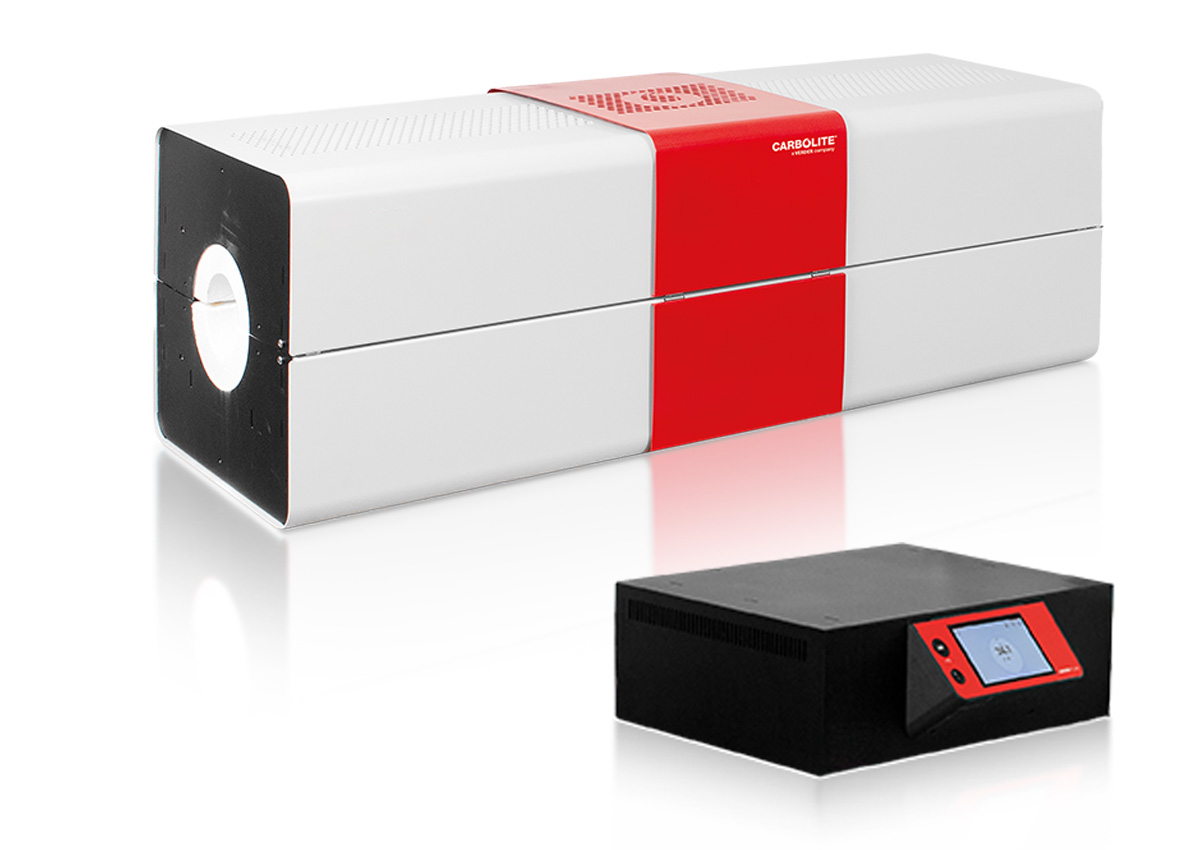

Corpului cuptorului separat și separat cutia de control
Configurație standard pentru lungimi încălzite de 800 mm și peste

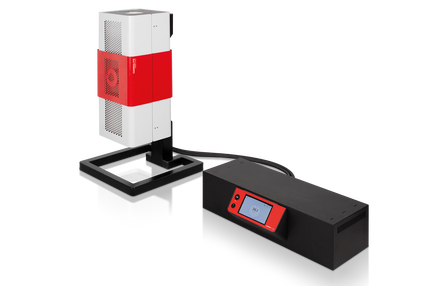

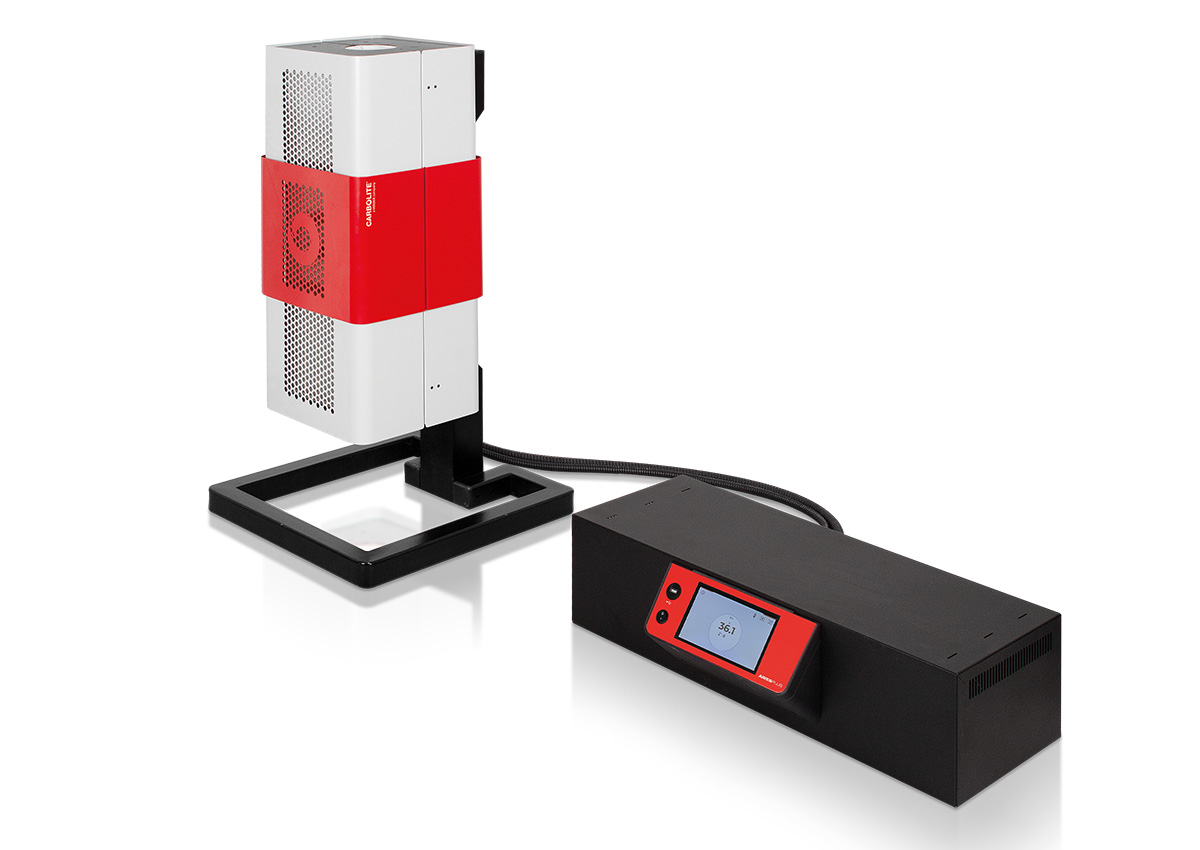

Opțional: Suport vertical
Montarea corpului cuptorului pe suport vertical
Opțional: Suport de montare
Folosit pentru montarea corpului cuptorului pe echipamentul clientului
Opțional: cablu lungime extinsă, 4m
Extensia de 4 m are ca rezultat un total de 6 m între corpul cuptorului și cutia de control
High-quality thermal insulation Low energy consumption
Carbolite's new tube furnaces are very energy-efficient. Their high-quality thermal insulation is designed for longevity, low case temperature and most of all outstandingly low energy consumption.
Using a Carbolite tube furnace reduces your energy cost as well as the carbon footprint.
Up to 50% less energy required! Comparison with equivalent competitor product
Energy consumption for exemplary Carbolite TF1 12/60/600 model (red) and equivalent competitor product (yellow); measured at each temperature after 2 hours soak.
TF - Cuptoare tubulare universale Atmosferă modificată & echipamente pentru vacuum
Cuptoarele tubulare Carbolite pot fi echipate cu o varietate de opțiuni pentru aplicații care necesită atmosferă modificată sau vacuum.
Opțiuni
- O gamă de tuburi de lucru suplimentare, garnituri și pachete complete de tuburi de lucru
- Pachete vacuum cu alegerea pompei rotative sau a pompei turbomoleculare
- Modulele de pachete pentru gaz inert permit utilizarea a până la 3 gaze inerte (disponibile cu control manual sau automat)
- Laboratory Gas Safety System for safe use with hydrogen above 750 °C
Introduction to modified atmosphere and vacuum options for tube furnaces
TF - Cuptoare tubulare universale Efecte minime de încălzire a carcasei
CarboliteCuptoarele tubulare Carbolite sunt proiectate cu pentru siguranța utilizatorului.
Construcția robustă și izolația termică de înaltă calitate fac ca temperatura exterioara a carcasei să fie mult redusă decât la alte modele.
Acest lucru ajută la evitarea riscului de rănire a operatorului iar prin reducerea cantității de căldură care iese din cuptor se asigură un mediu de lucru confortabil și, de asemenea, se irosește mai puțină energie în timpul utilizării. Atunci când temperatura este ridicată, Carbolite vă protejează împotriva căldurii!
TF - Cuptoare tubulare universale Accesorii
Selecție largă de tuburi de lucru
O gamă largă de diametre, lungimi și materiale ale tuburilor de lucru.
Dopuri izolatoare și scuturi de radiații
Pentru a preveni pierderile de căldură și pentru a îmbunătăți uniformitatea.
TF - Cuptoare tubulare universale Date tehnice
| Număr zone încălzite | Temp. max. (°C) | Furnace Ø | Lungime încălzită (mm) | Timp de încălzire (min.) | Lungimea tubului pentru utilizare în aer (mm) | Lungimea tubului pentru utilizare în atmosferă modificată (mm) | Dimensiuni: Externe H x W x D (mm) | Lungime uniformă ±5°C (mm) | Putere max. (W) | Greutate (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|

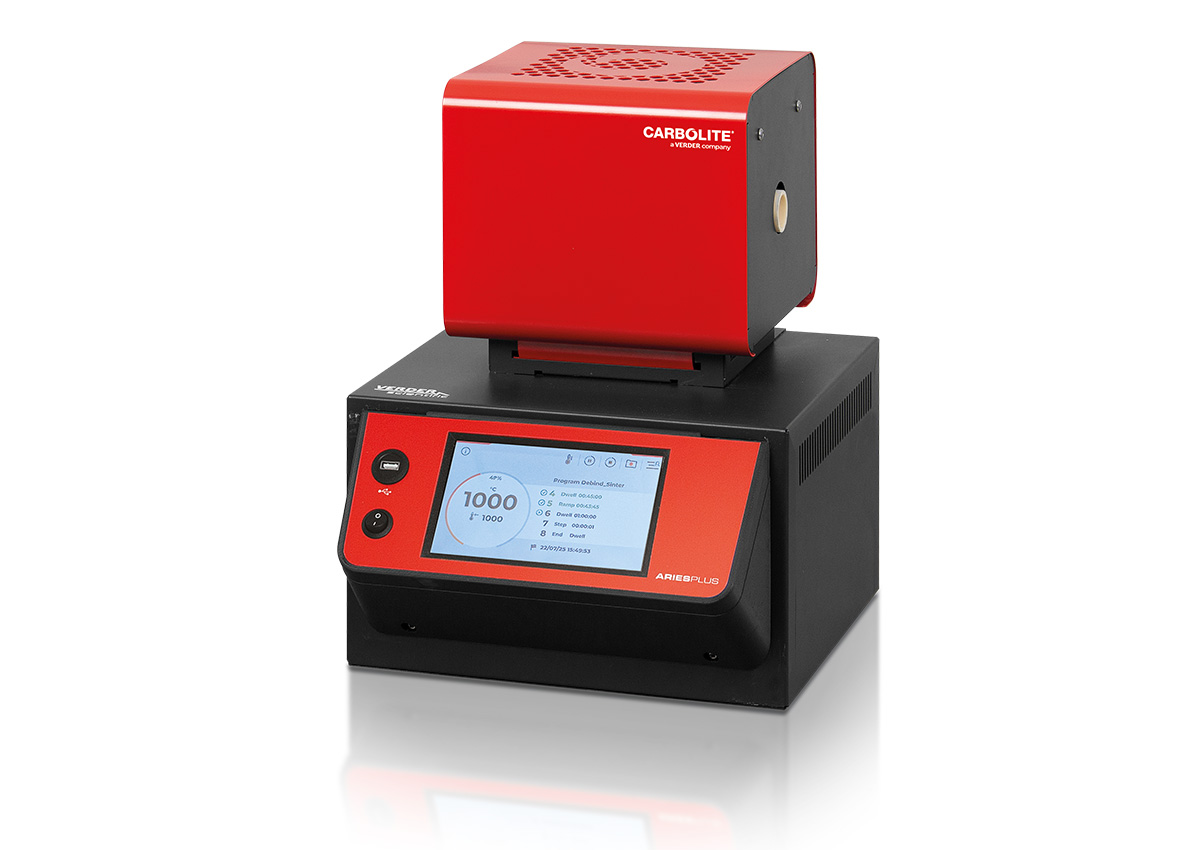

| TF1 11/32/150 | 1 | 1100 | 32 | 150 | 27 | 300 | 500 | 455 x 335 x 470 | 58 | 575 | 16 |
| TF1 12/60/300 | 1 | 1200 | 60 | 300 | 35 | 580 | 750 | 575 x 495 x 480 | 177 | 1500 | 37 |
| TF1 12/60/450 | 1 | 1200 | 60 | 450 | 45 | 730 | 900 | 575 x 645 x 480 | 318 | 2000 | 49 |
| TF1 12/60/600 | 1 | 1200 | 60 | 600 | 45 | 880 | 1050 | 575 x 795 x 480 | 474 | 2500 | 56 |
| TF1 12/125/400 | 1 | 1200 | 125 | 400 | 88 | 750 | 1000 | 665 x 665 x 480 | 284 | 1860 | 71 |
| TF1 12/125/600 | 1 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575 | 456 | 2510 | 89 |
| TF1 12/125/800 | 1 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 635 | 3160 | 102 |
| TF1 12/125/1000 | 1 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 847 | 3810 | 120 |
| TF1 12/125/1200 | 1 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 969 | 4460 | 134 |
| TF1 16/60/180 | 1 | 1600 | 60 | 180 | -- | 680 | 900 | 665 x 595 x 585 | 100 | 2500 | 43 |
| TF1 16/60/300 | 1 | 1600 | 60 | 300 | -- | 800 | 1020 | 665 x 715 x 585 | 175 | 4000 | 51 |
| TF1 16/100/450 | 1 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 320 | 6000 | 90 |
| TF1 16/100/600 | 1 | 1600 | 100 | 600 | -- | 1180 | 1400 | 790 x 1090 x 705 | 425 | 7000 | 100 |
| TF3 12/60/450 | 3 | 1200 | 60 | 450 | 55 | 730 | 900 | 575 x 645 x 480 | 340 | 2000 | 49 |
| TF3 12/60/600 | 3 | 1200 | 60 | 600 | 55 | 880 | 1050 | 575 x 795 x 480 | 501 | 2500 | 56 |
| TF3 12/125/600 | 3 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575* | 507 | 2510 | 89 |
| TF3 12/125/800 | 3 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 715 | 3160 | 102 |
| TF3 12/125/1000 | 3 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 855 | 3810 | 120 |
| TF3 12/125/1200 | 3 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 1055 | 4460 | 134 |
| TF3 16/100/450 | 3 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 375 | 6800 | 90 |
| TF3 16/100/600 | 3 | 1600 | 100 | 600 | -- | 1180 | 1400 | 790 x 1090 x 705 | 460 | 8000 | 100 |
Explicare denumire model
| TF1 11/32/150 | Număr zone încălzite: 1 zonă sau 3 zone |
| TF1 11/32/150 | Temperatura maximă: 1100, 1200, 1600°C |
| TF1 11/32/150 | Ø Cuptorului: 32, 60, 100, 125 mm |
| TF1 11/32/150 | Lungime încălzită: 150, 180, 300, 450, 600, ... mm |
Vă rugăm să rețineți
- Timpul de încălzire este măsurat la 100 °C sub max, folosind un tub de cuarț gol & dopuri izolatoare
- Viteza de încălzire pentru un tub opțional din cuarț, trebuie sa fie limitată la 5 °C/min
- Puterea este măsurată la temperatura de funcționare continuă
- Lungimile cu temperatura uniformă sunt măsurate cu dopurile izolatoare montate la 100°C sub temperatura maximă
- Temperatura maximă de operare în regim continuu este cu 100 °C sub temperatura maximă a cuptorului
- Modelele de 1100°C și 1200°C sunt echipate cu termocuple tip N, iar modelul de 1600°C cu termocuplu tip R
- * Cuptor cu cutie de control separată
