I forni tubolari TF raggiungono prestazioni di prima classe con un minimo consumo energetico e una bassa temperatura delle superfici esterne grazie all'uso di elementi riscaldanti di alta qualità e un design dell’isolamento termico. La massima temperatura disponibile è di 1600°C.
La gamma TF è stata progettata pensando alla massima flessibilità: i tubi di lavoro a scorrimento e i loro adattatori consentono di ospitare un'ampia gamma di diametri in un unico forno, mentre gli stessi tubi di lavoro possono essere facilmente sostituiti per soddisfare le diverse esigenze fisiche o chimiche di un particolare processo. I pacchetti dei tubi di lavoro opzionali consentono agli utenti di equipaggiare il TF per il funzionamento sotto vuoto o in atmosfera modificata.
Panoramica
- Massima temperatura: 1100, 1200, 1600°C
- Diametro: 32, 60, 100, 125 mm
- Lunghezza riscaldata: 150, 180, 300, 450, 600, 800, 1000, 1200 mm
- Numero di zone riscaldate: a singola zona o a tre zone
- Orientamento: Tutti i modelli disponibili sono orientati in posizione orizzontale o verticale
Forni tubolari fino a 1600°C - TF Leader tecnologico di trattamenti termici
Grazie agli oltre 80 anni di esperienza nell'ingegneria dei trattamenti termici, la nuova gamma di forni tubolari di Carbolite unisce il design all'efficienza, combinando così gli ultimi sviluppi tecnologici con una costruzione solida, componenti di alta qualità e un'estetica elegante e moderna.
Elementi riscaldanti di qualità
- Eccellente uniformità della temperatura
- Incredibile velocità di riscaldamento e raffreddamento
- Uniformità di temperatura insuperabile su tutta la lunghezza riscaldata
Isolamento termico di qualità
- Ridotti consumi energetici
- Ridotta temperatura delle superfici esterne
- Progettati per durare nel tempo
Video di prodotto: Forni tubolari fino a 1600°C - TF
Forni tubolari fino a 1600°C - TF Eccellente uniformità di temperatura: roba che scotta!
La gamma di forni tubolari di Carbolite vanta una serie di caratteristiche tecniche che permettono di massimizzare la lunghezza riscaldata del forno, assicurando che la maggior parte del tubo di lavoro venga riscaldata alla temperatura nominale. Tra queste, gli elementi riscaldanti distribuiti uniformemente intorno al tubo di lavoro e l'isolamento a bassa massa termica.
Per ottenere la massima lunghezza di riscaldamento possibile, i nostri modelli a 3 zone sono caratterizzati da un aumento di potenza alle estremità del forno, garantendo la migliore uniformità di temperatura possibile in tutto il volume di lavoro.
La combinazione del forno con i pacchetti dei tubi di lavoro che includono tappi di isolamento termico o schermi radianti aiuta a prevenire le perdite termiche dalle estremità del tubo di lavoro. I forni Carbolite sono difficili da battere quando si tratta di uniformità del calore!
TF3 12/125/600
Test eseguiti in condizioni controllate di laboratorio. I risultati possono variare a seconda delle variabili specifiche del processo, ad esempio la portata del gas, i livelli di vuoto, il materiale, le dimensioni e la densità.
TF3 12/60/600
Test eseguiti in condizioni controllate di laboratorio. I risultati possono variare a seconda delle variabili specifiche del processo, ad esempio la portata del gas, i livelli di vuoto, il materiale, le dimensioni e la densità.
TF3 12/125/600
Test eseguiti in condizioni controllate di laboratorio. I risultati possono variare a seconda delle variabili specifiche del processo, ad esempio la portata del gas, i livelli di vuoto, il materiale, le dimensioni e la densità.
TF3 12/60/600
Test eseguiti in condizioni controllate di laboratorio. I risultati possono variare a seconda delle variabili specifiche del processo, ad esempio la portata del gas, i livelli di vuoto, il materiale, le dimensioni e la densità.
TF1 11/32/150
Test eseguiti in condizioni controllate di laboratorio. I risultati possono variare a seconda delle variabili specifiche del processo, ad esempio la portata del gas, i livelli di vuoto, il materiale, le dimensioni e la densità.
Forni tubolari fino a 1600°C - TF Controllo temperatura e Comunicazioni
I forni tubolari TF sono dotati di serie di comunicazioni Ethernet e di un controller programmabile con 24 segmenti:
- Forni a singola zona dotati di controller Carbolite EPC3016P1
- Forni a tre zone dotati di controller touch-screen CC-T1 di Carbolite
Opzioni
- Protezione da superamento temperatura massima (consigliato per proteggere contenuti di valore e per funzionamento incustodito) (I modelli da 1600°C sono dotati di questa opzione)
- È disponibile una gamma di sofisticati controller digitali, programmatori multi-segmento e data logger con opzioni di comunicazione digitale. Più informazioni
Controller di temperatura AriesPlus
Forni tubolari fino a 1600°C - TF Velocità di riscaldamento elevate
I forni tubolari di Carbolite sono dotati di elementi riscaldanti di alta qualità progettati per raggiungere velocità di riscaldamento elevate.
Ottimizzate i tempi di laboratorio accelerando i processi di trattamento termico!
Precise misurazioni della temperatura vengono effettuate nel laboratorio di Carbolite e sono disponibili per tutti i modelli.
Velocità massime di riscaldamento di alcuni forni tubolari
misurato con un tubo di lavoro al quarzo e tappi isolanti
Tassi di raffreddamento di alcuni modelli di forni tubolari
misurato con un tubo di lavoro al quarzo e tappi isolanti
Forni tubolari fino a 1600°C - TF Configurazioni di montaggio
Questa gamma di forni tubolari è suddivisa in due configurazioni standard.
- Per lunghezze riscaldate fino a 600 mm: il corpo del forno è montato sulla parte superiore del control box. Il corpo del forno può essere facilmente rimosso e separato per il funzionamento remoto.
- Per lunghezze riscaldate maggiori di 800 mm: il corpo del forno e il control box sono sempre separati.
Corpo della forno posizionato sopra il control box
Configurazione standard per lunghezze riscaldate fino a 600 mm
Corpo del forno rimovibile
Facile conversione in montaggi opzionali
Corpo del forno e control box separati
Configurazione standard per lunghezze riscaldate maggiori di 800 mm
Opzione: supporto verticale
Supporto verticale per il corpo del forno
Opzione: staffa di montaggio
Utilizzato per montare il corpo del forno sull'attrezzatura del cliente
Opzione: prolunga di 4 m
L'estensione di 4 m produce una lunghezza totale di 6 m tra il corpo del forno e il control box (i forni con Ø 125 mm includono spina e presa)
Isolamento termico di alta qualità Basso consumo di energia
I nuovi forni tubolari di Carbolite sono incredibilmente efficienti dal punto di vista energetico. Il loro isolamento termico di alta qualità è progettato per una lunga durata, una bassa temperatura della cassa e soprattutto un consumo energetico molto basso.
L'utilizzo di un forno tubolare Carbolite riduce il vostro costo energetico e le emissioni di carbonio.
Fino al 50% in meno di energia richiesta! Confronto con un prodotto concorrente equivalente
Consumo energetico per il modello esemplare Carbolite TF1 12/60/600 (rosso) e per il prodotto equivalente della concorrenza (giallo); misurato a ogni temperatura dopo 2 ore di immersione.
Forni tubolari fino a 1600°C - TF Attrezzatura per Atmosfera Modificata e Vuoto
I forni tubolari Carbolite possono essere dotati di un'ampia gamma di opzioni per atmosfera modificata e/o vuoto.
Opzioni
- Un'ampia gamma di tubi di lavoro aggiuntivi, flange metalliche e pacchetti completi per tubi di lavoro
- Pacchetti sottovuoto con scelta di pompe rotative o turbomolecolari
- I moduli del pacchetto di gas inerte consentono l'utilizzo di un massimo di 3 gas non reattivi (disponibili con controllo manuale o automatico)
- Sistema di sicurezza per gas per un utilizzo sicuro con idrogeno superiore a 750°C
Introduzione all'atmosfera modificata e alle opzioni di vuoto per forni tubolari
Forni tubolari fino a 1600°C - TF Grandioso! Basse temperature dell'alloggiamento!
I forni tubolari Carbolite garantiscono la sicurezza degli utenti.
La struttura robusta e l'isolamento termico di alta qualità assicurano che le temperature esterne dell'alloggiamento siano molto più basse rispetto ad altri modelli.
Questo non solo contribuisce a ridurre il rischio di lesioni, ma anche a minimizzare la fuoriuscita di calore, garantendo un ambiente di lavoro confortevole e un minor spreco di energia.
Forni tubolari fino a 1600°C - TF Accessori
Ampia gamma di tubi di lavoro
Un'ampia gamma di diametri, lunghezze e materiali.
Tappi isolanti e schermi radianti
Per prevenire la perdita di calore e migliorare l'uniformità della temperatura.
Forni tubolari fino a 1600°C - TF Dati tecnici
| Numero di zone riscaldate | Temperatura massima (°C) | Furnace Ø | Lunghezza riscaldata (mm) | Tempo di riscaldamento (min) | Lunghezza del tubo per uso in aria (mm) | Lunghezza del tubo per uso in atmosfera modificata(mm) | Dimensioni: Esterne H x W x D (mm) | Uniformità di lunghezza ±5°C (mm) | Massima potenza (W) | Peso (kg) | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TF1 11/32/150 | 1 | 1100 | 32 | 150 | 27 | 300 | 500 | 455 x 335 x 470 | 58 | 575 | 16 |
| TF1 12/60/300 | 1 | 1200 | 60 | 300 | 35 | 580 | 750 | 575 x 495 x 480 | 177 | 1500 | 37 |
| TF1 12/60/450 | 1 | 1200 | 60 | 450 | 45 | 730 | 900 | 575 x 645 x 480 | 318 | 2000 | 49 |
| TF1 12/60/600 | 1 | 1200 | 60 | 600 | 45 | 880 | 1050 | 575 x 795 x 480 | 474 | 2500 | 56 |
| TF1 12/125/400 | 1 | 1200 | 125 | 400 | 88 | 750 | 1000 | 665 x 665 x 480 | 284 | 1860 | 71 |
| TF1 12/125/600 | 1 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575 | 456 | 2510 | 89 |
| TF1 12/125/800 | 1 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 635 | 3160 | 102 |
| TF1 12/125/1000 | 1 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 847 | 3810 | 120 |
| TF1 12/125/1200 | 1 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 969 | 4460 | 134 |
| TF1 16/60/180 | 1 | 1600 | 60 | 180 | -- | 680 | 900 | 665 x 595 x 585 | 100 | 2500 | 43 |
| TF1 16/60/300 | 1 | 1600 | 60 | 300 | -- | 800 | 1020 | 665 x 715 x 585 | 175 | 4000 | 51 |
| TF1 16/100/450 | 1 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 320 | 6000 | 90 |
| TF1 16/100/600 | 1 | 1600 | 100 | 600 | -- | 1180 | 1400 | 790 x 1090 x 705 | 425 | 7000 | 100 |
| TF3 12/60/450 | 3 | 1200 | 60 | 450 | 55 | 730 | 900 | 575 x 645 x 480 | 340 | 2000 | 49 |
| TF3 12/60/600 | 3 | 1200 | 60 | 600 | 55 | 880 | 1050 | 575 x 795 x 480 | 501 | 2500 | 56 |
| TF3 12/125/600 | 3 | 1200 | 125 | 600 | 90 | 950 | 1200 | 665 x 865 x 575* | 507 | 2510 | 89 |
| TF3 12/125/800 | 3 | 1200 | 125 | 800 | 85 | 1150 | 1400 | 445 x 1065 x 575* | 715 | 3160 | 102 |
| TF3 12/125/1000 | 3 | 1200 | 125 | 1000 | 80 | 1350 | 1600 | 445 x 1265 x 575* | 855 | 3810 | 120 |
| TF3 12/125/1200 | 3 | 1200 | 125 | 1200 | 82 | 1550 | 1800 | 445 x 1465 x 575* | 1055 | 4460 | 134 |
| TF3 16/100/450 | 3 | 1600 | 100 | 450 | -- | 1030 | 1250 | 790 x 940 x 705 | 375 | 6800 | 90 |
| TF3 16/100/600 | 3 | 1600 | 100 | 600 | -- | 1180 | 1400 | 790 x 1090 x 705 | 460 | 8000 | 100 |
Spiegazione dei nomi dei modelli
| TF1 11/32/150 | Numero di zone riscaldate: a singola zona o a tre zone |
| TF1 11/32/150 | Massima temperatura: 1100, 1200, 1600°C |
| TF1 11/32/150 | Diametro: 32, 60, 100, 125 mm |
| TF1 11/32/150 | Lunghezza riscaldata: 150, 180, 300, 450, 600, ... mm |
Nota Bene
- Il tempo di riscaldamento è misurato di 100°C al di sotto della temperatura massima con un tubo di quarzo vuoto e tappi di isolamento
- Quando si utilizza un tubo di lavoro in ceramica opzionale la velocità di riscaldamento deve essere limitata a 5°C / min
- La potenza di mantenimento viene misurata a temperatura di esercizio continua
- Le lunghezze uniformi di temperatura vengono misurate utilizzando tappi isolanti montati a 100°C al di sotto della temperatura massima
- La temperatura massima di esercizio continuo è di 100°C al di sotto della temperatura massima
- I modelli 1100°C e 1200°C sono dotati di termocoppia tipo N, i modelli 1600°C con termocoppia tipo R
- * Forno con modulo di controllo separato

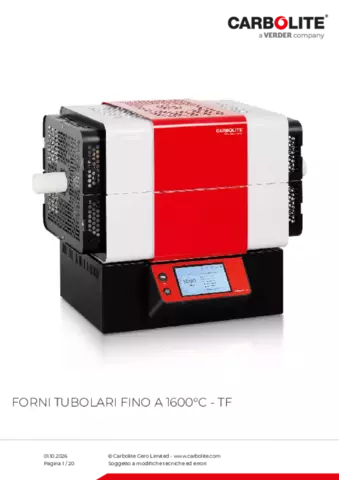

Forni tubolari fino a 1600°C - TF Scarica
