Tube Furnace for horizontal operation up to 1800°C

A Carbolite HTRH (Hochtemperatur Rohrofen, horizontal) magas hőmérsékletű vízszintes kemence 1800 °C-ig működtethető.

A csőkemence hatékony vákuumformázott kerámiagyapot hőszigetelése csekély hőtehetetlensége és hővezetése révén rendkívül energiatakarékos üzemeltetést és ugyanakkor gyors felfűtést tesz lehetővé. A hőszigetelések és a molibdén-diszilicid (MoSi₂) fűtőelemek szögletes kemenceházban vannak elhelyezve. A fűtőelemek függőleges helyzetben vannak fellógatva, így könnyen kicserélhetők (lásd Kemence belülről vázlatrajzot).

Magasabb hőmérsékleteken oxigén jelenlétében a MoSi₂ felületén (SiO₂) oxidréteg képződik, mely megvédi a fűtőelemeket a további termikus vagy kémiai korróziótól.

A 3-zónás változat (HTRH-3) jobb hőmérséklethomogenitást képes elérni, mint az 1-zónás kialakítás. Mindhárom zónának saját hőeleme és hőmérsékletszabályozója van, ami különösen hasznos a csőreaktorban lezajló reakciókhoz szükséges gázok előmelegítéséhez.

A HTRH csőkemencékben nincs beépített izzítócső. Azokat külön tételként kell kiválasztani. Az izzítócső hossza függ az alkalmazástól, módosított atmoszféra vagy vákuum alkalmazásától is.

Alkalmazási példák

CIM, CVD, MIM, öregítés, megeresztés, keményforrasztás, kalcinálás, katalizátorkutatás, bevonat, gázmentesítés, szárítás, üzemanyagcella vizsgálat, keményítés, miniüzemek, pirolízis, szinterelés, forrasztás, szublimálás, szintézis, temperálás, hőelem kalibrálás

Alapkiépítés jellemzői

max. hőmérséklet 1800 °C
24 szegmensű programozható hőmérsékletszabályozó, HTRH : EPC3016P1, HTRH-3 : CC-T1 szabályozóval
túlhevülés elleni védőkapcsoló
akár 100 mm külső átmérőjű izzítócsöveket is képes befogadni módosított atmoszférában történő alkalmazásokhoz
akár 200 mm külső átmérőjű izzítócsöveket is képes befogadni levegőn történő alkalmazásokhoz
fűtött hossz 100, 150, 250, 300, 600 vagy 900 mm
kis hőtehetetlenségű kerámiagyapot hőszigetelés
kiváló minőségű, nagyteljesítményű MoSi2 fűtőelemek, függőlegesen lógó helyzetben
szögletes kemenceház, résekkel ellátva konvekciós (légáramú) hűtéshez
1- vagy 3-zónás hőmérsékletszabályozás
külön vezérlőegység 3 m vezetékkel csatlakoztatva a csőkemencéhez
Ethernet kommunikáció

Opciók (már a rendeléskor megadandók)

többféle nagyteljesítményű digitális, szegmensenként programozható hőmérsékletszabályozó és adatgyűjtő digitális kommunikációs opciókkal - további információk
különböző anyagú izzítócsövek nagy választéka
szigetelő és hővédő csővégelemek feltétlen szükségesek a hőveszteség megakadályozása és a hőmérséklethomogenitás javítása érdekében
kiegészítők vákuumos és védőgázos üzemmódhoz - további információk
csúszólapátos vagy turbomolekuláris vákuumszivattyúk 60 mm vagy nagyobb belső átmérőjű izzítócsövű csőkemencékhez
oxigénérzékelő inert gáz csomagokhoz
csatlakozókészlet max. 3 gáz számára manuális vagy automatikus szelepekkel
6 m hosszú vezeték a kemence és a szabályozó között - csatlakozókkal

HTRH - Vízszintes csőkemence 1800°C-ig Műszaki jellemzők

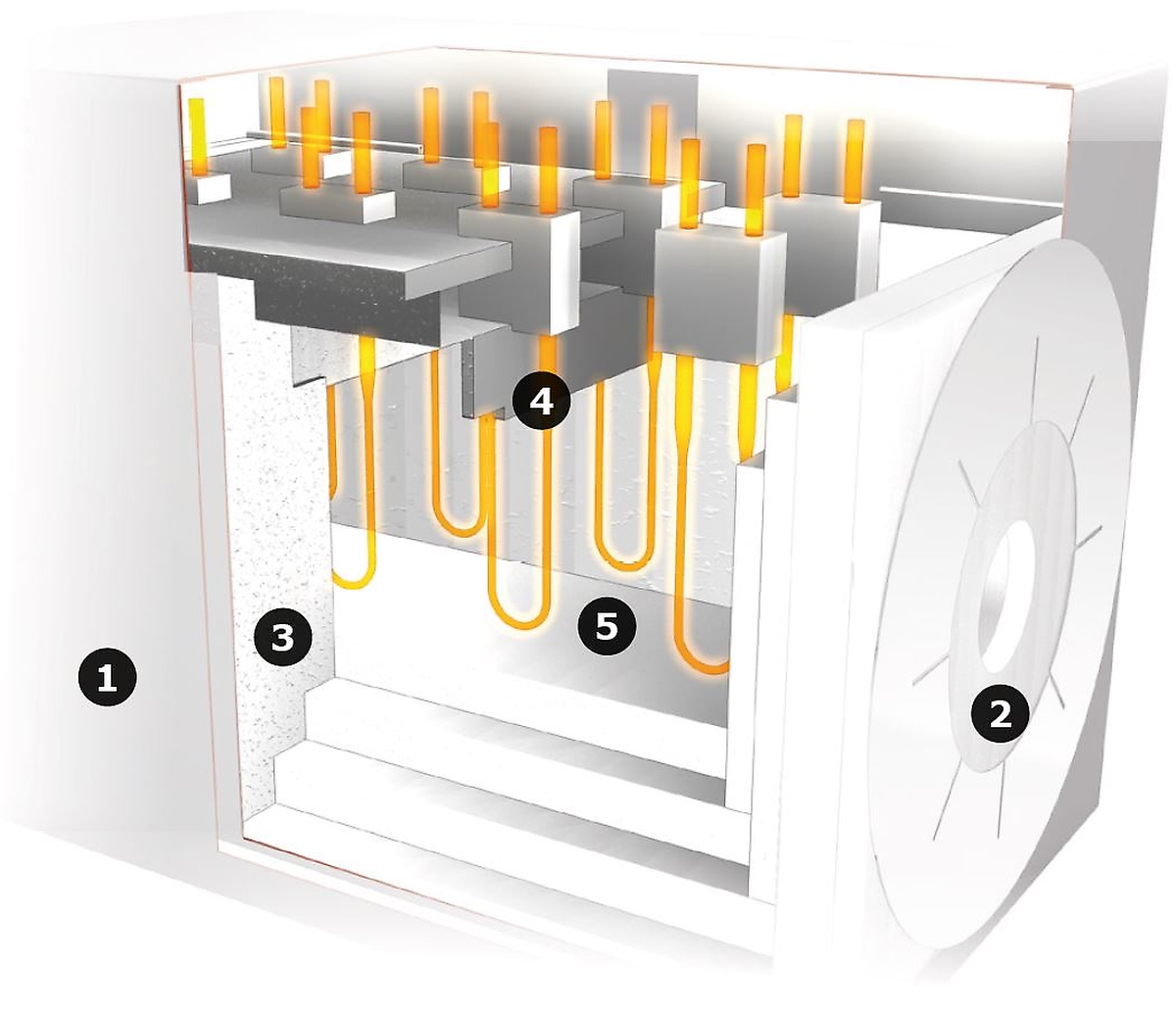

HTRH kemence belülről

kemenceház
kerámiagyapot hőszigetelő zárólap
kerámiagyapot kemenceház hőszigetelés
fűtőelemek
kerámiagyapot belső hőszigetelés (hot face)

Belső nézet

FST/FZS - Felnyitható csőkemencék 1300°C-ig Példák

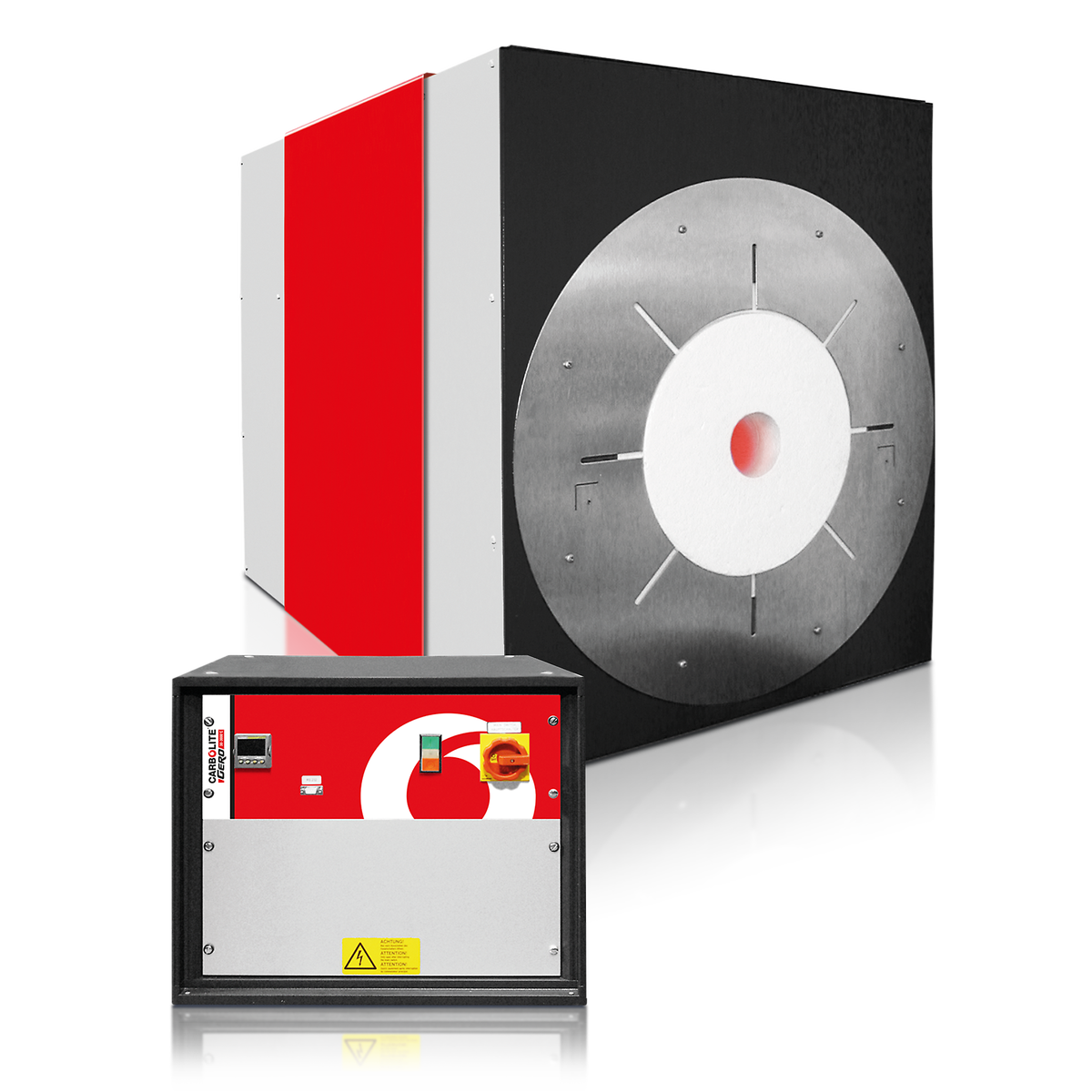

HTRH 18/40/100 csőkemence szabályozóegységgel

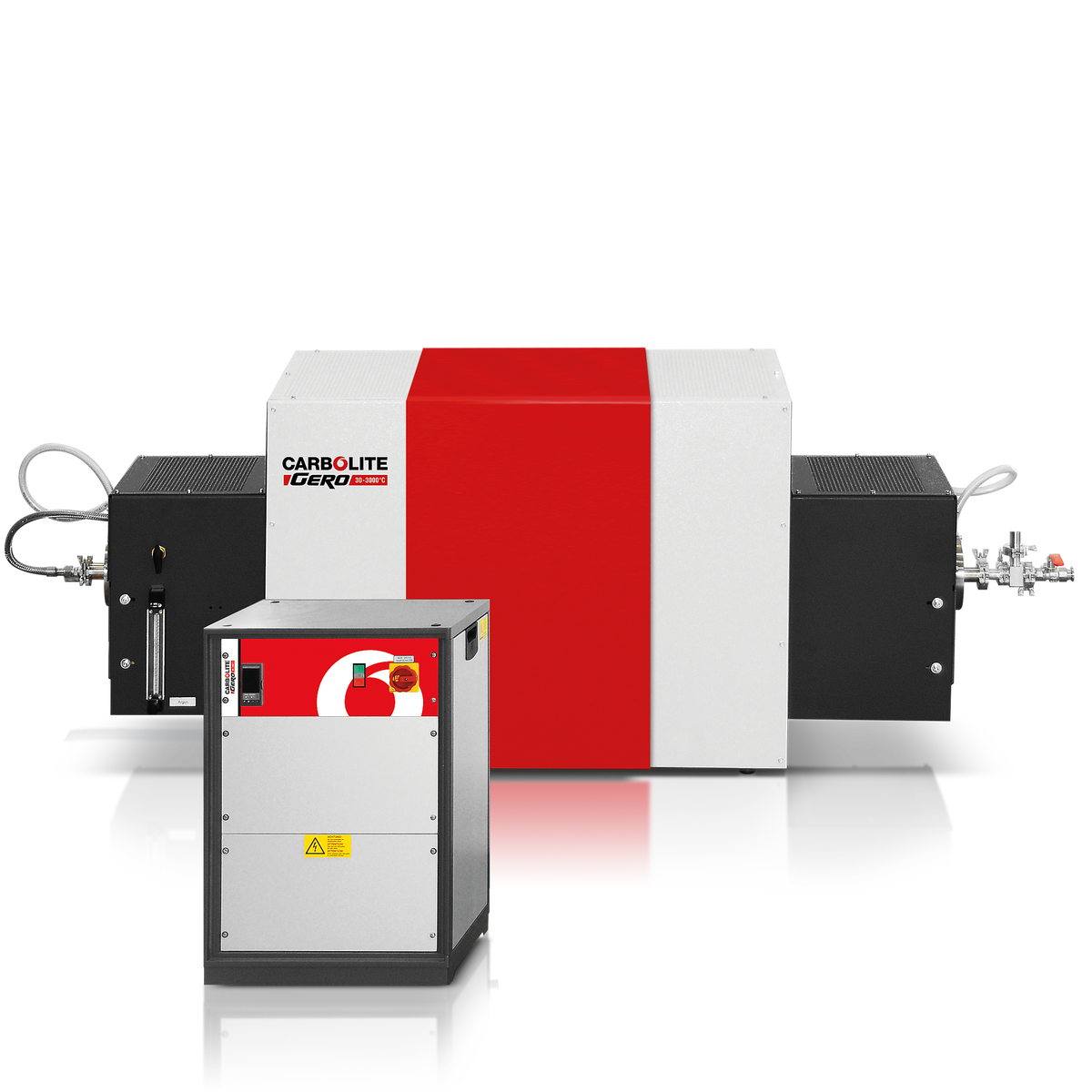

HTRH 17/70/600 csőkemence opcionális inert gáz csomaggal, nagyvákuum csatlakozókkal és programozható 3508P10 hőmérsékletszabályozóval

HTRH - Vízszintes csőkemence 1800°C-ig Műszaki adatok

	Max. hőmérséklet (°C)	Fűtött zónák száma	Cső külső átmérője (mm)	Fűtött hossz (mm)	Méretek: kívül mag x szél x mély (mm)	Kemence súlya (kg)	Levegőhöz ajánlott csőhossz (mm)	Védőgázokhoz ajánlott csőhossz (mm)	Vezérlőegység mérete mag x szél x mély (mm)	Vezérlőegység súlya (kg)	Homogén zóna hossza ±5°C (mm)	Max. teljesítmény (W)
HTRH __/40/100	1600	1-zónás	40	100	510 x 390 x 420	45	380	915	500 x 550 x 700	50	50	2200
HTRH __/40/250	1600, 1700, 1800	1-zónás	40	250	510 x 420 x 540	45	530	1065	500 x 550 x 700	50	125	3600
HTRH __/40/500	1600, 1700, 1800	1-zónás	40	500	510 x 420 x 790	60	780	1275	850 x 550 x 700	90	250	8000
HTRH __/70/150	1600, 1700	1-zónás	70	150	620 x 520 x 450	65	440	975	500 x 550 x 700	60	75	4500
HTRH __/70/300	1600, 1700, 1800	1-zónás	70	300	620 x 520 x 590	65	580	1115	850 x 550 x 700	60	150	6400
HTRH __/70/600	1600, 1700, 1800	1-zónás	70	600	620 x 520 x 890	90	880	1415	850 x 550 x 700	90	300	8000
HTRH __/100/150	1600	1-zónás	100	150	620 x 520 x 450	75	440	975	500 x 550 x 700	60	75	4800
HTRH __/100/300	1600, 1700, 1800	1-zónás	100	300	620 x 520 x 590	90	580	1115	850 x 550 x 700	90	150	7500
HTRH __/100/600	1600, 1700, 1800	1-zónás	100	600	620 x 520 x 890	140	880	1415	850 x 550 x 700	90	300	10900
HTRH __/150/600	1600, 1700, 1800	1-zónás	150	600	670 x 570 x 890	140	880	-	850 x 550 x 700	90	-	12000
HTRH __/200/600	1600, 1700, 1800	1-zónás	200	600	720 x 620 x 890	180	880	-	850 x 550 x 700	90	-	12000
HTRH-3 __/70/600	1600, 1700, 1800	3-zónás	70	600	620 x 890 x 520	120	880	1415	850 x 550 x 700	180	350	8000
HTRH-3 __/100/600	1600, 1700, 1800	3-zónás	100	600	620 x 890 x 520	120	880	1415	850 x 550 x 700	180	350	10900
HTRH-3 __/100/900	1600, 1700, 1800	3-zónás	100	900	680 x 1190 x 650	250	1180	1715	1100 x 1200 x 700	230	-	20000
HTRH-3 __/150/600	1600, 1700, 1800	3-zónás	150	600	670 x 890 x 570	180	880	-	850 x 550 x 700	180	350	12000
HTRH-3 __/150/900	1600, 1700, 1800	3-zónás	150	900	680 x 1190 x 650	250	1180	-	1100 x 1200 x 700	230	-	20000
