Piec rurowy do pracy w poziomie do 1800°C

Wysokotemperaturowe piece rurowe Carbolite HTRH można stosować poziomo do 1800 ° C. Wysokiej jakości materiały izolacyjne gwarantują niskie zużycie energii i wysokie współczynniki nagrzewania ze względu na ich niską przewodność cieplną. Elementy grzejne izolacji i dwusiarczku molibdenu (MoSi2) są zainstalowane w prostokątnej obudowie. Elementy grzejne wiszą pionowo i można je łatwo wymienić. W wyższych temperaturach i w obecności tlenu MoSi2 tworzy warstwę tlenku (SiO2), która chroni elementy grzejne przed dalszą korozją termiczną lub chemiczną. Trzyczęściowe piece rurowe (HTRH-3) mogą osiągnąć lepszą jednorodność temperatury niż wersje jednostrefowe. W tych modelach każda strefa jest wyposażona w dedykowany termoparę i sterownik, co jest szczególnie przydatne do podgrzewania gazów wymaganych do reakcji wewnątrz układu. Piece rurowe HTRH nie zawierają zintegrowanej rury roboczej. Rurkę roboczą należy wybrać jako dodatkowy element. Długość rurki roboczej zależy od zastosowania i będzie się różnić, jeśli będzie używana z modyfikowaną atmosferą lub próżnią lub bez niej.

Przykładowe Aplikacje

CIM, CVD, MIM, starzenie się, wyżarzanie, lutowanie, calcynacja, badania katalizatora, powłoka, odgazowanie, suszenie, fuel cell testing, utwardzanie, miniplants, piroliza, spiekanie, soldering, sublimacja, synteza, odpuszczanie, kalibracja termopary

Cechy ogólne

Maksymalna temperatura pracy 1800 °C
Programowalny regulator temperatury z 24 segmentami: HTRH wyposażony w EPC3016P1, HTRH-3 wyposażony w CC-T1
Zabezpieczenie przed przekroczeniem maksymalnej temperatury
Przyjmuje rury robocze o średnicach zewnętrznych do 100 mm do pracy w atmosferze modyfikowanej
Przyjmuje rury robocze o średnicy zewnętrznej do 200 mm do pracy w powietrzu
Strefy grzania o długości: 100, 150, 250, 300, 600 lub 900 mm
Izolacja z włókna ceramicznego o niskiej masie termicznej
Wysokiej jakości elementy grzewcze MoSi₂ w pionowej, wiszącej pozycji
Prostokątna obudowa z otworami do chłodzenia konwekcyjnego
Dostępny z 1 - 3 strefami grzewczymi
Piec dostarczany z oddzielną skrzynką sterowniczą z kablem 3 m, wtyczką i gniazdem
Komunikacja Ethernet

Opcje (proszę podać podczas zamawiania)

Dostępna jest gama zaawansowanych kontrolerów cyfrowych, programatorów wielosegmentowych i rejestratorów danych z opcjami komunikacji cyfrowej - więcej informacji o kontrolerach.
Dostępny jest szereg dodatkowych rur roboczych wykonanych z różnych materiałów
Zatyczki izolacyjne oraz dyski radiacyjne rekomendowane podczas użytkowania pieca w konfiguracji pionowej dla poprawienia jednorodności temperatury oraz zapobieganiu utraty ciepła
Dostępne są zestawy do pracy w atmosferze zmodyfikowanej i w próżni - więcej informacji.
Dla pieców o średnicy wewnętrznej rury 60 mm i większej dostępne są pakiety próżniowe z możliwością wyboru pompy łopatkowej lub turbomolekularnej
Czujnik tlenu dla pakietów z gazem obojętnym
Pakiety gazowe z zaworem ręcznym lub automatycznym dla maks. 3 gazów
Przewód o długości 6 m między korpusem pieca a skrzynką sterowniczą z wtyczką i gniazdem

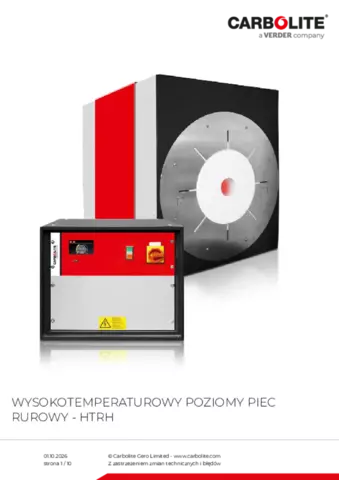

Wysokotemperaturowy poziomy piec rurowy - HTRH Dane techniczne

Widok na wnętrze

obudowa zewnętrzna
izolacja końcowa z włókna ceramicznego
izolacja obudowy z włókna ceramicznego
elementy grzewcze
izolacja wewnętrzna z włókna ceramicznego

Widok wnętrza

Dzielony piec rurowy do 1300°C - FST/FZS Przykłady

Piec HTRH 18/40/100 ze skrzynką kontrolną

Piec HTRH 17/70/600 z opcjonalnym wyposażeniem do atmosfery inertnej, z kołnierzami do wysokiej próżni i kontrolerem E3508P10

Wysokotemperaturowy poziomy piec rurowy - HTRH Dane techniczne

	Maksymalna temperatura (°C)	Liczba stref grzejnych	Maksymalna średnica zewnętrzna rury roboczej (mm)	Długość strefy grzejnej (mm)	Wymiary: Zewnętrzne Wys. x Szer. x Głęb.	Furnace weight (kg)	Długość rury roboczej przeznaczonej do pracy w powietrzu (mm)	Długość rury roboczej przeznaczonej do pracy z atmosferą gazów obojętnych (mm)	Control module dimensions H x W x D (mm)	Control module weight (kg)	Strefa jednorodnej temp. ±5°C (mm)	Moc maksymalna (W)
HTRH __/40/100	1600	Pojedyncza strefa	40	100	510 x 390 x 420	45	380	915	500 x 550 x 700	50	50	2200
HTRH __/40/250	1600, 1700, 1800	Pojedyncza strefa	40	250	510 x 420 x 540	45	530	1065	500 x 550 x 700	50	125	3600
HTRH __/40/500	1600, 1700, 1800	Pojedyncza strefa	40	500	510 x 420 x 790	60	780	1275	850 x 550 x 700	90	250	8000
HTRH __/70/150	1600, 1700	Pojedyncza strefa	70	150	620 x 520 x 450	65	440	975	500 x 550 x 700	60	75	4500
HTRH __/70/300	1600, 1700, 1800	Pojedyncza strefa	70	300	620 x 520 x 590	65	580	1115	850 x 550 x 700	60	150	6400
HTRH __/70/600	1600, 1700, 1800	Pojedyncza strefa	70	600	620 x 520 x 890	90	880	1415	850 x 550 x 700	90	300	8000
HTRH __/100/150	1600	Pojedyncza strefa	100	150	620 x 520 x 450	75	440	975	500 x 550 x 700	60	75	4800
HTRH __/100/300	1600, 1700, 1800	Pojedyncza strefa	100	300	620 x 520 x 590	90	580	1115	850 x 550 x 700	90	150	7500
HTRH __/100/600	1600, 1700, 1800	Pojedyncza strefa	100	600	620 x 520 x 890	140	880	1415	850 x 550 x 700	90	300	10900
HTRH __/150/600	1600, 1700, 1800	Pojedyncza strefa	150	600	670 x 570 x 890	140	880	-	850 x 550 x 700	90	-	12000
HTRH __/200/600	1600, 1700, 1800	Pojedyncza strefa	200	600	720 x 620 x 890	180	880	-	850 x 550 x 700	90	-	12000
HTRH-3 __/70/600	1600, 1700, 1800	Trzy strefy	70	600	620 x 890 x 520	120	880	1415	850 x 550 x 700	180	350	8000
HTRH-3 __/100/600	1600, 1700, 1800	Trzy strefy	100	600	620 x 890 x 520	120	880	1415	850 x 550 x 700	180	350	10900
HTRH-3 __/100/900	1600, 1700, 1800	Trzy strefy	100	900	680 x 1190 x 650	250	1180	1715	1100 x 1200 x 700	230	-	20000
HTRH-3 __/150/600	1600, 1700, 1800	Trzy strefy	150	600	670 x 890 x 570	180	880	-	850 x 550 x 700	180	350	12000
HTRH-3 __/150/900	1600, 1700, 1800	Trzy strefy	150	900	680 x 1190 x 650	250	1180	-	1100 x 1200 x 700	230	-	20000
