Tube Furnace for horizontal operation up to 1800°C

カーボライト・ゲロの高温チューブ炉HTRHは最高1800℃で水平使用できます。 低熱伝導率の高品質断熱材が、低エネルギー消費と高速加熱を実現します。断熱材と二珪化モリブデン（MoSi₂）ヒータエレメントは長方形のハウジングに納められています。ヒータエレメントは垂直に吊り下げられており、そのため交換が簡単です。高温かつ酸素存在下ではは酸化層（SiO₂）を形成し、熱的、化学的腐食からヒータエレメントを保護します。 3ゾーンチューブ炉（HTRH-3）はシングルゾーン製品と比較しより高い均熱性を実現します。これらのモデルでは各加熱ゾーンに対して専用の熱電対と温調器が装備されており、システム内の反応に必要なガスを予熱するために特に便利です。 HTRHに作業管は内蔵されていません。作業管は追加アクセサリとして選択します。作業管の長さは用途によって異なり、修飾雰囲気のや真空の使用・不使用によって変化します。

アプリケーション例

CIM, CVD, MIM, ageing, 焼きなまし, ろう付け, 焼成, 触媒研究, コーティング, 脱気, 乾燥, fuel cell testing, 硬化, ミニプラント, 熱分解, 焼結, soldering, 昇華, 合成, 焼戻し, 熱電対の校正

標準仕様

常用最高温度1500℃（最高稼働温度1600℃）常用最高温度1600℃（最高稼働温度1700℃）常用最高温度1700℃（最高稼働温度1800℃）
24セグメントのプログラマブル温度コントローラ。EPC3016P1搭載のHTRH、CC-T1搭載のHTRH-3
過熱防止装置
修飾雰囲気では外径100mmまでの作業管を使用できます。
大気下では外径200mmまでの作業管を使用できます。
加熱長は100、150、250、300、600、900mmから選択
高断熱性能なセラミックファイバー断熱材使用
高品質な二珪化モリブデン製ヒーター素子使用
対流冷却に最適な長方形のハウジング形状
加熱域はシングルゾーン、または3ゾーン
炉体と制御ボックスはプラグ・ソケット接続の3mケーブルで接続
イーサネット通信

オプション（注文時に御指定ください）

洗練されたデジタル・コントローラー、マルチセグメント・プログラマー、デジタル通信オプション付きデータ・ロガーなど、幅広いラインナップを取り揃えています - コントローラーに関する詳細情報
用途に合わせて、様々な材質の作業管が使用できます。
熱損失防止と温度分布向上のため、終端プラグと輻射熱遮蔽シールドの使用を推奨します。
ガス雰囲気下や真空環境での使用を可能にする部品の選択が可能です。詳細
真空度に合わせて、ドライポンプやターボ分子ポンプから最適な真空ポンプを選んで真空加熱をすることが出来ます。
不活性ガスパッケージ用酸素センサ
最大3種類のガスに対応する手動または自動バルブ付きガスパッケージ
炉本体とコントロールボックス間の長さ6 mのケーブル、プラグとソケット付き

汎用高温水平チューブ炉（最高温度1800℃まで）- HTRH 技術詳細

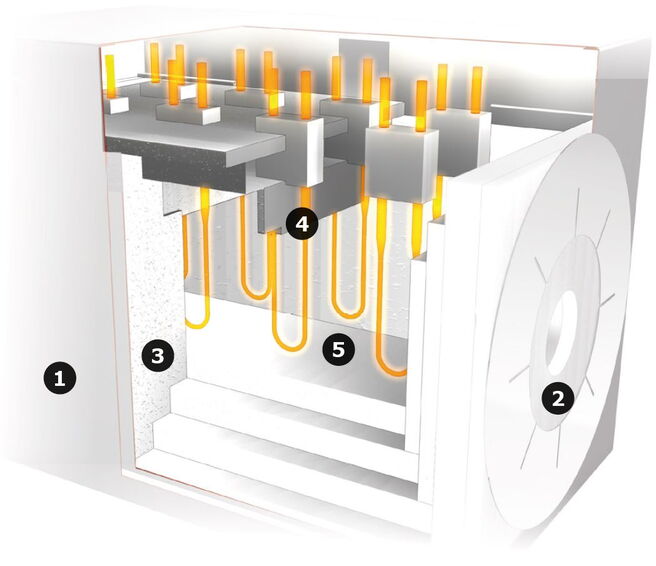

内部構造

筐体
セラミックス繊維終端断熱材
セラミックス繊維ケース断熱材
ヒータエレメント
セラミックス繊維内部断熱材

内部を見る

FST/FZS - 汎用水平／垂直チューブ炉（最高温度 1300°C）例

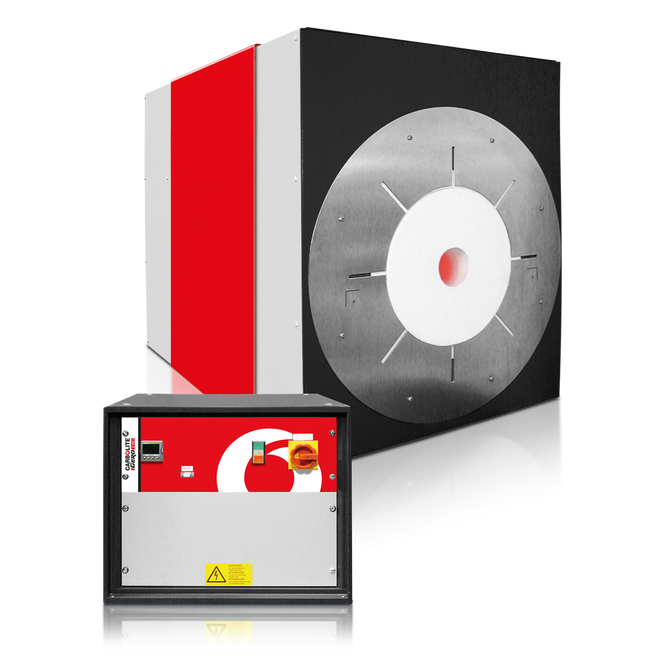

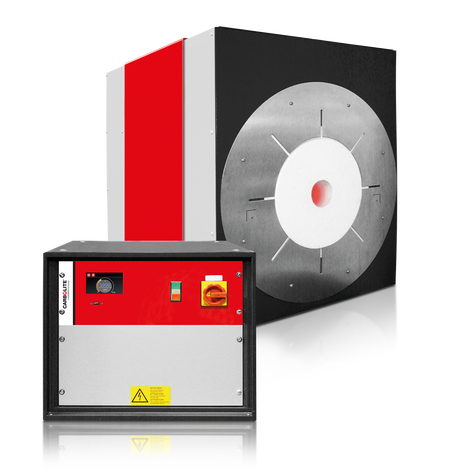

HTRH 18/40/100 制御ボックス付属

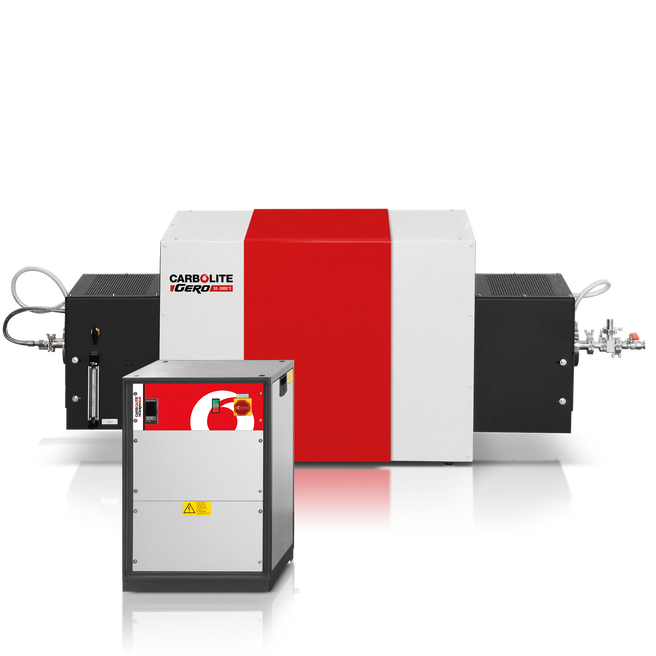

HTRH 17/70/600（オプションで不活性ガスパッケージ、高真空フランジ、E3508P10プログラマー付き）

汎用高温水平チューブ炉（最高温度1800℃まで）- HTRH 製品仕様

	最高温度（℃）	加熱ゾーン数	装着可能作業管最大外径（ｍｍ）	加熱長	寸法: 外形 H x W x D (mm)	電気炉本体部重量（Kg)	大気雰囲気下使用時の推奨作業管長 (mm)	ガス置換雰囲気下使用時の推奨作業管長 (mm)	制御部BOXの外形寸法　高さH　幅W　奥行D	制御BOX重量（Kg)	均熱長（±5℃）	最大電力 (W)
HTRH __/40/100	1600	1ゾーン	40	100	510 x 390 x 420	45	380	915	500 x 550 x 700	50	50	2200
HTRH __/40/250	1600, 1700, 1800	1ゾーン	40	250	510 x 420 x 540	45	530	1065	500 x 550 x 700	50	125	3600
HTRH __/40/500	1600, 1700, 1800	1ゾーン	40	500	510 x 420 x 790	60	780	1275	850 x 550 x 700	90	250	8000
HTRH __/70/150	1600, 1700	1ゾーン	70	150	620 x 520 x 450	65	440	975	500 x 550 x 700	60	75	4500
HTRH __/70/300	1600, 1700, 1800	1ゾーン	70	300	620 x 520 x 590	65	580	1115	850 x 550 x 700	60	150	6400
HTRH __/70/600	1600, 1700, 1800	1ゾーン	70	600	620 x 520 x 890	90	880	1415	850 x 550 x 700	90	300	8000
HTRH __/100/150	1600	1ゾーン	100	150	620 x 520 x 450	75	440	975	500 x 550 x 700	60	75	4800
HTRH __/100/300	1600, 1700, 1800	1ゾーン	100	300	620 x 520 x 590	90	580	1115	850 x 550 x 700	90	150	7500
HTRH __/100/600	1600, 1700, 1800	1ゾーン	100	600	620 x 520 x 890	140	880	1415	850 x 550 x 700	90	300	10900
HTRH __/150/600	1600, 1700, 1800	1ゾーン	150	600	670 x 570 x 890	140	880	-	850 x 550 x 700	90	-	12000
HTRH __/200/600	1600, 1700, 1800	1ゾーン	200	600	720 x 620 x 890	180	880	-	850 x 550 x 700	90	-	12000
HTRH-3 __/70/600	1600, 1700, 1800	3ゾーン	70	600	620 x 890 x 520	120	880	1415	850 x 550 x 700	180	350	8000
HTRH-3 __/100/600	1600, 1700, 1800	3ゾーン	100	600	620 x 890 x 520	120	880	1415	850 x 550 x 700	180	350	10900
HTRH-3 __/100/900	1600, 1700, 1800	3ゾーン	100	900	680 x 1190 x 650	250	1180	1715	1100 x 1200 x 700	230	-	20000
HTRH-3 __/150/600	1600, 1700, 1800	3ゾーン	150	600	670 x 890 x 570	180	880	-	850 x 550 x 700	180	350	12000
HTRH-3 __/150/900	1600, 1700, 1800	3ゾーン	150	900	680 x 1190 x 650	250	1180	-	1100 x 1200 x 700	230	-	20000
