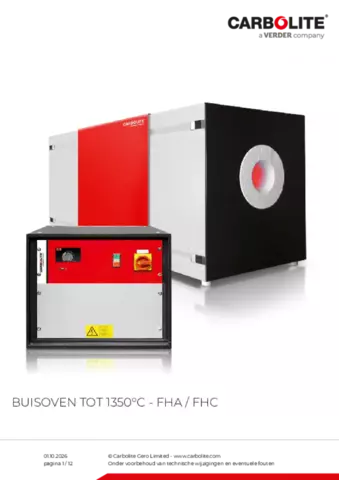

Buisoven tot 1300°C FHA/FHC

De FHA, enkele zone en FHC, 3-zone buisovens kunnen zowel verticaal als horizontaal worden gebruikt en hebben een maximale bedrijfstemperatuur van 1350°C.

Het uitgebreide F-assortiment buisovens wordt aangeboden met een breed scala aan toebehoren. De ovens bestaan uit keramische vezelmodules met een hoogwaardig 5 mm APM-draadverwarmingselement dat in de isolatie is gemonteerd en op zijn plaats wordt gehouden door een keramische houder. De keramische vezelisolatie met lage thermische massa zorgt voor een laag energieverbruik en maakt korte opwarmingstijden mogelijk. Het controlethermokoppel is een hoogwaardig thermokoppel type S. Bovendien is de buisoven verkrijgbaar met maximaal 8 verwarmingszones voor de meest nauwkeurige temperatuurregeling en uniformiteit.

Standaard functies

1350 °C maximale bedrijfstemperatuur
Programmeerbare temperatuursregelaar met 24 segmenten: FHA uitgerust met EPC3016P1, FHC uitgerust met CC-T1
Overtemperatuursbeveiliging
Geschikt voor werkbuizen met een buitendiameter tot 110mm
Verwarmde lengtes van 200, 500, 750, 1000 of 1250 mm
Gebruik in horizontale of verticale oriëntatie
Uitzonderlijke levensduur en temperatuursstabiliteit
Hoogwaardig type S thermokoppel
Keramische vezel met lage thermische massa
Hoogwaardige 5 mm APM draad als verwarmingselement
Oven voorzien van aparte regelkast met 3 m kabel, stekker en contactdoos
Ethernet communicaties

Opties (te specifiëren bij bestelling)

Een reeks gesoftisticeerde digitale controllers, multisegment sturingen en data loggers met digitale communicatie opties is beschikbaar - meer informatie over controllers
Uitgebreide keuze aan buisdiameters en materialen verkrijgbaar: bvb. kwarts, keramiek, metaal
'L' stand for vertical usage
Isolatie-plugs & hitte stralingsschilden om warmteverlies tegen te gaan & de uniformiteit te verbeteren
Pakketten voor gemodificeerde atmosfeer en vacuüm beschikbaar - Meer informatie
Grotere buisdiameters op aanvraag
Vacuümpakketten met keuze tussen verschillende vacuümpompen (turbomoleculaire pomp, compressor pomp)
Zuurstof sensor voor inerte gas paketten
6 m lange kabel tussen ovenbehuizing en besturingskast met stekker en contactdoos
Laboratorium-gas-veiligheidssysteem voor veilig gebruik met waterstof boven 750 °C

Buisoven tot 1350°C - FHA / FHC Bevestiging configuraties

Ovengedeelte en afzonderlijke schakelkast

Optie: Verticale statief

Buisoven tot 1350°C - FHA / FHC Technische details

Bekijk de binnenkant van de buisoven

buitenkast
eindisolatie
kastisolatie
verwarmingselementen
binnenisolatie (heet oppervlak)

De rechthoekige behuizing is geconstrueerd met sleuven voor convectiekoeling van de buitenbehuizing. Met isolatie van keramisch vezelmateriaal met lage thermische massa wordt de warmtegeleiding tot een minimum beperkt.

Binnenin de buisoven is het verwarmingselement opgebouwd uit vacuüm gevormde vezels met vrij uitstralende verwarmingselementen die met een keramische houderaan de isolatie zijn bevestigd.

In vergelijking met conventionele verwarmingsmethoden worden de 5 mm dikke verwarmingsdraden gecombineerd met een laagspannings, zware transformatorvoeding die zorgt voor een buitengewoon lange levensduur van de verwarmingselementen en temperatuurstabiliteit. Het controlethermokoppel is een hoogwaardig type S thermokoppel. Bovendien is elk model buisoven leverbaar met maximaal 8 verwarmingszones voor de meest nauwkeurige temperatuursregeling en uniformiteit.

View inside

Buisoven tot 1350°C - FHA / FHC Technische Gegevens

	Aantal verhitte zones	Max temp (°C)	Furnace Ø (mm)	Verwarmde lengte (mm)	Furnace dimensions H x W x D (mm)	Furnace weight (kg)	Buis lengt voor gebruik in lucht (mm)	Buis lengte voor gebruik met veranderde atmosfeer (mm)	Control module dimensions H x W x D (mm)	Control module weight (kg)	Uniforme lengte ±5°C (mm)	Vermogen (kW)	Stroomvoorziening
FHA 13/32/200	1	1350	32	200	420 x 400 x 350	25	390	925	500 x 550 x 700	50	100	1.2	a / b / c / d / e
FHA 13/32/500	1	1350	32	500	420 x 700 x 350	30	690	1225	500 x 550 x 700	50	250	2.4	a / b / c / d / e
FHA 13/50/200	1	1350	50	200	420 x 400 x 350	30	390	925	500 x 550 x 700	50	100	1.5	a / b / c / d / e
FHA 13/50/500	1	1350	50	500	420 x 700 x 350	35	690	1225	500 x 550 x 700	50	250	3.6	a / b / c / d / e
FHA 13/50/750	1	1350	50	750	420 x 950 x 350	40	940	1475	850 x 550 x 700	60	375	5.4	a / b / c / d / e
FHA 13/80/200	1	1350	80	200	420 x 400 x 350	35	390	925	500 x 550 x 700	50	100	2.1	a / b / c / d / e
FHA 13/80/500	1	1350	80	500	420 x 700 x 350	40	690	1225	500 x 550 x 700	60	200	5.2	a / b / c / d / e
FHA 13/80/750	1	1350	80	750	420 x 950 x 350	50	940	1475	850 x 550 x 700	70	375	7.8	a / b / c / d / e
FHA 13/80/1000	1	1350	80	1000	420 x 1200 x 350	80	1190	1725	850 x 550 x 700	90	500	10.4	a / b / c / d / e
FHA 13/110/500	1	1350	110	500	590 x 700 x 520	55	690	1225	850 x 550 x 700	70	250	7.8	a / b / c / d / e
FHA 13/110/750	1	1350	110	750	590 x 950 x 520	70	940	1475	850 x 550 x 700	90	375	11.5	a / b / c / d / e
FHA 13/110/1000	1	1350	110	1000	590 x 1200 x 520	100	1190	1725	1100 x 1200 x 700	90	500	16.0	a / b / c / d / e
FHA 13/110/1250	1	1350	110	1250	590 x 1450 x 520	130	1440	1975	1100 x 1200 x 700	90	610	20.0	a / b / c / d / e
FHC 13/32/500	3	1350	32	500	420 x 700 x 350	30	690	1225	500 x 550 x 700	50	350	2.4	a / b / c / d / e
FHC 13/50/500	3	1350	50	500	420 x 700 x 350	35	690	1225	500 x 550 x 700	50	350	3.6	a / b / c / d / e
FHC 13/50/750	3	1350	50	750	420 x 950 x 350	40	940	1475	850 x 550 x 700	60	550	5.4	a / b / c / d / e
FHC 13/80/500	3	1350	80	500	420 x 700 x 350	40	690	1225	500 x 550 x 700	60	350	5.2	a / b / c / d / e
FHC 13/80/750	3	1350	80	750	420 x 950 x 350	50	940	1475	850 x 550 x 700	70	550	7.8	a / b / c / d / e
FHC 13/80/1000	3	1350	80	1000	420 x 1200 x 350	80	1190	1725	850 x 550 x 700	90	800	10.4	a / b / c / d / e
FHC 13/110/500	3	1350	110	500	590 x 700 x 520	55	690	1225	850 x 550 x 700	70	300	7.8	a / b / c / d / e
FHC 13/110/750	3	1350	110	750	590 x 950 x 520	70	940	1475	850 x 550 x 700	90	500	11.5	a / b / c / d / e
FHC 13/110/1000	3	1350	110	1000	590 x 1200 x 520	100	1190	1725	1100 x 1200 x 700	90	750	16.0	a / b / c / d / e
FHC 13/110/1250	3	1350	110	1250	590 x 1450 x 520	130	1440	1975	1100 x 1200 x 700	90	950	20.0	a / b / c / d / e
