Los hornos tubulares FHA de una zona y FHC de 3 zonas pueden usarse en posición vertical u horizontal y tienen una temperatura máxima de operación de 1350 °C.
La serie de hornos tubulares F es muy extensa e incluye una amplia gama de accesorios. Los hornos están divididos en dos mitades constituidas por placas de fibra de cerámica con una resistencia de alambre APM de 5 mm de alta calidad fijada en las placas por un elemento de fijación en cerámica. La baja masa térmica del aislamiento de garantiza un bajo consumo de energía y tiempos de calentamiento muy cortos. Como sensor de temperatura se emplea un termopar tipo S de alta calidad. Estos hornos tubulares se ofrecen con hasta 8 zonas a fin de garantizar un control y una uniformidad de temperatura excelentes.
Equipamiento estándar
- Temperatura máxima hasta 1350 °C
- Controlador programable con 24 segmentos: EPC3016P1 en los hornos FHA, CC-T1 en los hornos FHC
- Protección contra sobretemperatura
- Admite tubos de trabajo con un diámetro exterior de hasta 110 mm
- Longitudes de calentamiento 200, 500, 750, 1000 y 1250 mm
- Uso en posición horizontal y vertical
- Vida útil y estabilidad de temperatura excepcionales
- Termopar tipo S de alta calidad
- Aislamiento de fibra con baja masa térmica
- Resistencias de alambre de APM de 5 mm de alta calidad
- Unidad de control separada con cable de 3 m, así como conectores macho y hembra
- Conexión Ethernet
Equipamiento / Opciones / Accesorios
- Ampla selección de controladores digitales, programadores multisegmento y registradores de datos con diversas opciones en cuanto a los protocolos de comunicación digital - Más información
- Amplia selección de tubos de trabajo con diferentes diámetros y en diferentes materiales (vidrio, cerámica, metal, cuarzo)
- Soporte en L para posicionar el horno como se desee
- Tapones aislantes y escudos térmicos (menos pérdida de calor, mayor uniformidad de temperatura y protección del tubo de trabajo contra choques térmicos)
- Accesorios para el trabajo con vacío y atmósferas controladas - más información
- Tubos de trabajo de mayor diámetro bajo demanda
- Paquetes para vacío con bomba rotativa de paletas o bomba turbomolecular
- Sensor de oxígeno para paquetes para atmósfera de gas inerte
- Cable de 6 m de longitud entre el cuerpo del horno y la unidad de control con conectores macho y hembra
- Sistema de seguridad para gases de laboratorio para el uso seguro de hidrógeno por encima de 750 °C
Hornos tubulares hasta 1350°C - FHA/FHC Configuraciones de montaje

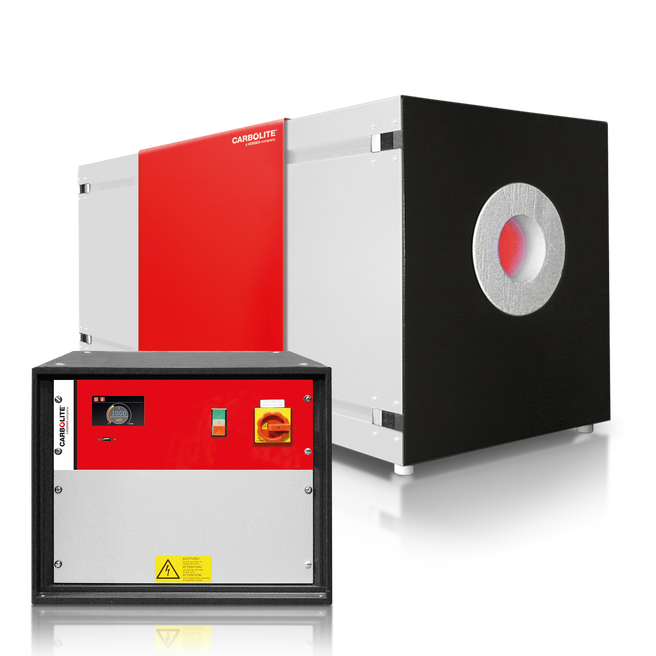

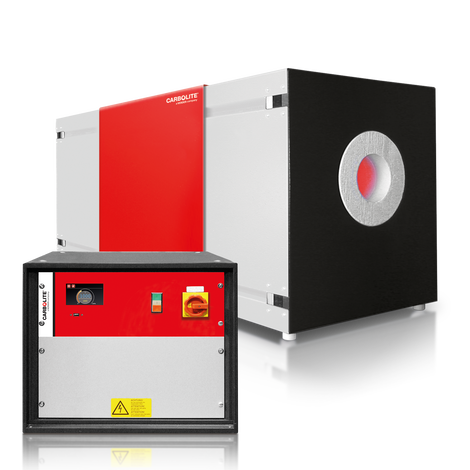

Cuerpo del horno y unidad de control separados

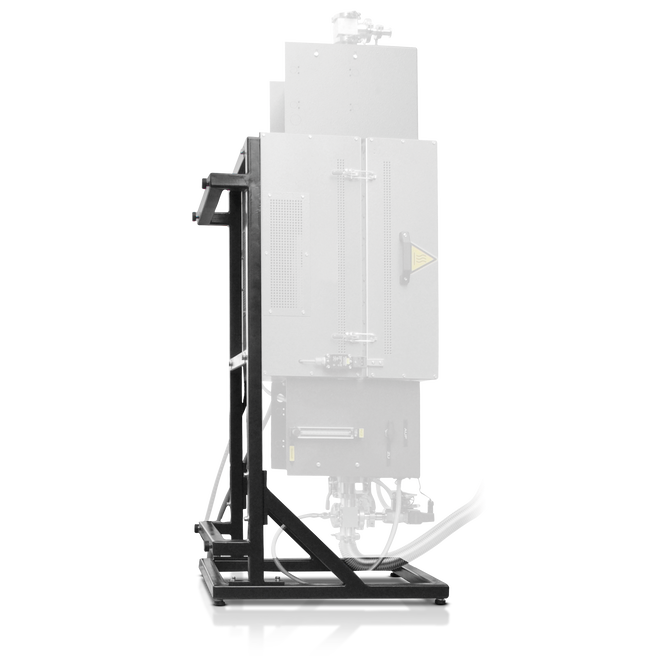

Opción: soporte vertical
Hornos tubulares hasta 1350°C - FHA/FHC Detalles técnicos

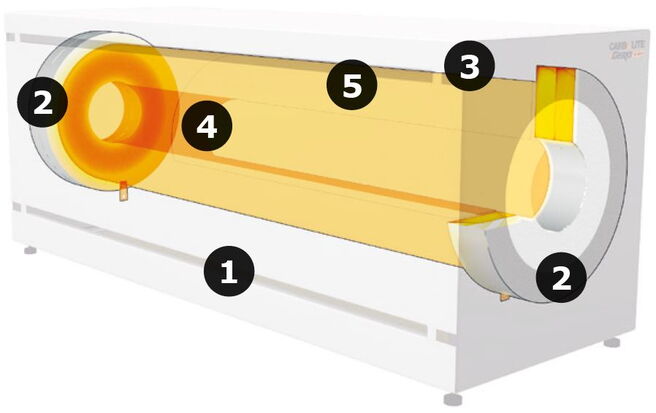

Esquema del horno tubular
- Carcasa exterior
- Platina de cierre aislante
- Aislamiento de la carcasa
- Resistencias
- Aislamiento interno (hot face)
Las resistencias en el interior del tubo son de fibra moldeada al vacío. Estas son libremente radiantes y están fijadas al aislamiento por un elemento de fijación en cerámica.
La alimentación de los alambres de 5 mm se realiza a través de un robusto transformador de bajo voltaje, lo que hace que tengan una uniformidad de temperatura mucho mayor y una vida útil mucho más larga que otros métodos de calefacción convencionales. Como sensor de temperatura se emplea un termopar tipo S de alta calidad. Estos hornos tubulares se ofrecen con hasta 8 zonas a fin de garantizar un control y una uniformidad de temperatura excelentes.
Vista interior
Hornos tubulares hasta 1350°C - FHA/FHC Datos técnicos
| Número de las zonas calentadas | Temp. máx. (°C) | Furnace Ø (mm) | Longitudes de calentamiento (mm) | Dimensiones del horno H x A x F (mm) | Peso del horno (kg) | Long. de tubo recomendada para atmósfera de aire (mm) | Long. de tubo recomendada para atmósfera de gas protector (mm) | Dimensiones del módulo controlador H x A x F (mm) | Peso del módulo controlador H x A x F (kg) | Long. temp. uniforme ±5°C (mm) | Potencia (kW) | Conexión eléctrica | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FHA 13/32/200 | 1 | 1350 | 32 | 200 | 420 x 400 x 350 | 25 | 390 | 925 | 500 x 550 x 700 | 50 | 100 | 1.2 | a / b / c / d / e |
| FHA 13/32/500 | 1 | 1350 | 32 | 500 | 420 x 700 x 350 | 30 | 690 | 1225 | 500 x 550 x 700 | 50 | 250 | 2.4 | a / b / c / d / e |
| FHA 13/50/200 | 1 | 1350 | 50 | 200 | 420 x 400 x 350 | 30 | 390 | 925 | 500 x 550 x 700 | 50 | 100 | 1.5 | a / b / c / d / e |
| FHA 13/50/500 | 1 | 1350 | 50 | 500 | 420 x 700 x 350 | 35 | 690 | 1225 | 500 x 550 x 700 | 50 | 250 | 3.6 | a / b / c / d / e |
| FHA 13/50/750 | 1 | 1350 | 50 | 750 | 420 x 950 x 350 | 40 | 940 | 1475 | 850 x 550 x 700 | 60 | 375 | 5.4 | a / b / c / d / e |
| FHA 13/80/200 | 1 | 1350 | 80 | 200 | 420 x 400 x 350 | 35 | 390 | 925 | 500 x 550 x 700 | 50 | 100 | 2.1 | a / b / c / d / e |
| FHA 13/80/500 | 1 | 1350 | 80 | 500 | 420 x 700 x 350 | 40 | 690 | 1225 | 500 x 550 x 700 | 60 | 200 | 5.2 | a / b / c / d / e |
| FHA 13/80/750 | 1 | 1350 | 80 | 750 | 420 x 950 x 350 | 50 | 940 | 1475 | 850 x 550 x 700 | 70 | 375 | 7.8 | a / b / c / d / e |
| FHA 13/80/1000 | 1 | 1350 | 80 | 1000 | 420 x 1200 x 350 | 80 | 1190 | 1725 | 850 x 550 x 700 | 90 | 500 | 10.4 | a / b / c / d / e |
| FHA 13/110/500 | 1 | 1350 | 110 | 500 | 590 x 700 x 520 | 55 | 690 | 1225 | 850 x 550 x 700 | 70 | 250 | 7.8 | a / b / c / d / e |
| FHA 13/110/750 | 1 | 1350 | 110 | 750 | 590 x 950 x 520 | 70 | 940 | 1475 | 850 x 550 x 700 | 90 | 375 | 11.5 | a / b / c / d / e |
| FHA 13/110/1000 | 1 | 1350 | 110 | 1000 | 590 x 1200 x 520 | 100 | 1190 | 1725 | 1100 x 1200 x 700 | 90 | 500 | 16.0 | a / b / c / d / e |
| FHA 13/110/1250 | 1 | 1350 | 110 | 1250 | 590 x 1450 x 520 | 130 | 1440 | 1975 | 1100 x 1200 x 700 | 90 | 610 | 20.0 | a / b / c / d / e |
| FHC 13/32/500 | 3 | 1350 | 32 | 500 | 420 x 700 x 350 | 30 | 690 | 1225 | 500 x 550 x 700 | 50 | 350 | 2.4 | a / b / c / d / e |
| FHC 13/50/500 | 3 | 1350 | 50 | 500 | 420 x 700 x 350 | 35 | 690 | 1225 | 500 x 550 x 700 | 50 | 350 | 3.6 | a / b / c / d / e |
| FHC 13/50/750 | 3 | 1350 | 50 | 750 | 420 x 950 x 350 | 40 | 940 | 1475 | 850 x 550 x 700 | 60 | 550 | 5.4 | a / b / c / d / e |
| FHC 13/80/500 | 3 | 1350 | 80 | 500 | 420 x 700 x 350 | 40 | 690 | 1225 | 500 x 550 x 700 | 60 | 350 | 5.2 | a / b / c / d / e |
| FHC 13/80/750 | 3 | 1350 | 80 | 750 | 420 x 950 x 350 | 50 | 940 | 1475 | 850 x 550 x 700 | 70 | 550 | 7.8 | a / b / c / d / e |
| FHC 13/80/1000 | 3 | 1350 | 80 | 1000 | 420 x 1200 x 350 | 80 | 1190 | 1725 | 850 x 550 x 700 | 90 | 800 | 10.4 | a / b / c / d / e |
| FHC 13/110/500 | 3 | 1350 | 110 | 500 | 590 x 700 x 520 | 55 | 690 | 1225 | 850 x 550 x 700 | 70 | 300 | 7.8 | a / b / c / d / e |
| FHC 13/110/750 | 3 | 1350 | 110 | 750 | 590 x 950 x 520 | 70 | 940 | 1475 | 850 x 550 x 700 | 90 | 500 | 11.5 | a / b / c / d / e |
| FHC 13/110/1000 | 3 | 1350 | 110 | 1000 | 590 x 1200 x 520 | 100 | 1190 | 1725 | 1100 x 1200 x 700 | 90 | 750 | 16.0 | a / b / c / d / e |
| FHC 13/110/1250 | 3 | 1350 | 110 | 1250 | 590 x 1450 x 520 | 130 | 1440 | 1975 | 1100 x 1200 x 700 | 90 | 950 | 20.0 | a / b / c / d / e |
