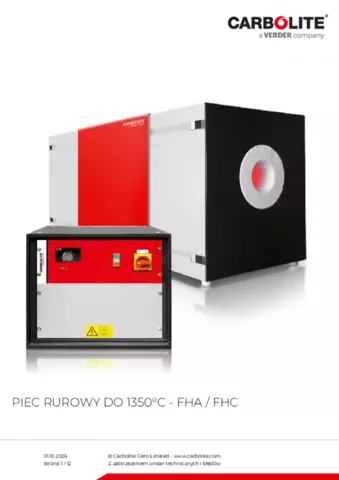

Piece rurowe serii FHA/FHC

Jednostrefowe piece rurowe FHA, trójstrefowe FHC, mogą być stosowane pionowo lub poziomo i mają maksymalną temperaturę roboczą 1350 ° C. Szeroka gama pieców rurowych F jest oferowana z szeroką gamą akcesoriów. Piece składają się z modułów z włókna ceramicznego z wysokiej jakości 5 mm drutowym elementem grzejnym APM zamontowanym w izolacji, utrzymywanym w miejscu przez ceramiczny grzbiet przytrzymujący. Izolacja z włókna ceramicznego o niskiej masie termicznej zapewnia niskie zużycie energii i umożliwia szybkie nagrzewanie. Termopara kontrolna jest wysokiej jakości termoparą typu S. Dodatkowo piec rurowy jest dostępny z maksymalnie 8 strefami grzewczymi, co zapewnia najbardziej precyzyjną kontrolę temperatury i równomierność.

Cechy ogólne

1350 °C maksymalna temperatura pracy
Programowalny regulator temperatury z 24 segmentami: FHA wyposażony w EPC3016P1, FHC wyposażony w CC-T1
Zabezpieczenie przed przekroczeniem maksymalnej temperatury
Możliwość wyposażenia rury roboczej o średnicy zewnętrznej do 110 mm
Długość stref grzania 200, 500, 750, 1000 lub 1250 mm
Zastosowanie w orientacji poziomej lub pionowej
Wyjątkowa żywotność i stabilność temperaturowa
Wysokiej klasy termopara typu S
Izolacja z włókna ceramicznego o niskiej masie termicznej
Wysokiej jakości drut APM 5 mm jako element grzejny
Piec wyposażony w oddzielną skrzynkę sterowniczą z kablem 3 m, wtyczką i gniazdem
Komunikacja Ethernet

Opcje (proszę podać podczas zamawiania)

Dostępna jest gama zaawansowanych kontrolerów cyfrowych, programatorów wielosegmentowych i rejestratorów danych z opcjami komunikacji cyfrowej - więcej informacji o kontrolerach.
Szeroki wybór rur roboczych
Stojak "L" do pracy w pionie
Wtyczki izolacyjne i dyski radiacyjne zapobiegające utracie ciepła oraz polepszającą jednorodność temperatury
Dostępne są zestawy do pracy w atmosferze zmodyfikowanej i w próżni - więcej informacji.
Większe średnice rur na życzenie
Dla pieców o średnicy wewnętrznej rury 60 mm i większej dostępne są pakiety próżniowe z możliwością wyboru pompy łopatkowej lub turbomolekularnej
Czujnik tlenu dla pakietów z gazem obojętnym
Przewód o długości 6 m pomiędzy korpusem pieca a skrzynką sterowniczą z wtyczką i gniazdem
Laboratoryjny system bezpieczeństwa gazowego do bezpiecznego stosowania z wodorem powyżej 750 °C

Piec rurowy do 1350°C - FHA / FHC Konfiguracje montażowe

Korpus grzejny pieca i oddzielna skrzynia sterująca

Opcja: stojak pionowy

Piec rurowy do 1350°C - FHA / FHC Dane techniczne

Widok wnętrza pieca do rur

obudowa zewnętrzna
izolacja końcowa
izolacja obudowy
elementy grzewcze
izolacja wewnętrzna (gorąca strona)

Prostokątna obudowa posiada szczeliny umożliwiające konwekcyjne chłodzenie obudowy zewnętrznej. Dzięki izolacji wykonanej z materiału z włókien ceramicznych o niskiej masie termicznej, przewodzenie ciepła jest zredukowane do minimum.

Wewnątrz pieca rurowego element grzewczy jest zbudowany z formowanych próżniowo włókien zawierających swobodnie promieniujące elementy grzewcze, które są przymocowane do izolacji za pomocą ceramicznego grzbietu podtrzymującego.

W porównaniu z konwencjonalnymi metodami ogrzewania, druty grzewcze o grubości 5 mm są połączone z niskim napięciem, ciężkim zasilaczem transformatorowym, który zapewnia wyjątkowo długą żywotność elementów grzewczych i stabilność temperatury. Termopara kontrolna jest wysokiej klasy termoparą typu S. Dodatkowo, każdy model pieca rurowego jest dostępny z maksymalnie 8 strefami grzewczymi, co zapewnia najbardziej precyzyjną kontrolę i jednorodność temperatury.

Widok wnętrza

Piec rurowy do 1350°C - FHA / FHC Dane techniczne

	Liczba stref grzejnych	Maksymalna temperatura (°C)	Furnace Ø (mm)	Długość strefy grzejnej (mm)	Furnace dimensions H x W x D (mm)	Furnace weight (kg)	Długość rury roboczej przeznaczonej do pracy w powietrzu (mm)	Długość rury roboczej przeznaczonej do pracy z atmosferą gazów obojętnych (mm)	Control module dimensions H x W x D (mm)	Control module weight (kg)	Strefa jednorodnej temp. ±5°C (mm)	Moc (kW)	Zasilanie
FHA 13/32/200	1	1350	32	200	420 x 400 x 350	25	390	925	500 x 550 x 700	50	100	1.2	a / b / c / d / e
FHA 13/32/500	1	1350	32	500	420 x 700 x 350	30	690	1225	500 x 550 x 700	50	250	2.4	a / b / c / d / e
FHA 13/50/200	1	1350	50	200	420 x 400 x 350	30	390	925	500 x 550 x 700	50	100	1.5	a / b / c / d / e
FHA 13/50/500	1	1350	50	500	420 x 700 x 350	35	690	1225	500 x 550 x 700	50	250	3.6	a / b / c / d / e
FHA 13/50/750	1	1350	50	750	420 x 950 x 350	40	940	1475	850 x 550 x 700	60	375	5.4	a / b / c / d / e
FHA 13/80/200	1	1350	80	200	420 x 400 x 350	35	390	925	500 x 550 x 700	50	100	2.1	a / b / c / d / e
FHA 13/80/500	1	1350	80	500	420 x 700 x 350	40	690	1225	500 x 550 x 700	60	200	5.2	a / b / c / d / e
FHA 13/80/750	1	1350	80	750	420 x 950 x 350	50	940	1475	850 x 550 x 700	70	375	7.8	a / b / c / d / e
FHA 13/80/1000	1	1350	80	1000	420 x 1200 x 350	80	1190	1725	850 x 550 x 700	90	500	10.4	a / b / c / d / e
FHA 13/110/500	1	1350	110	500	590 x 700 x 520	55	690	1225	850 x 550 x 700	70	250	7.8	a / b / c / d / e
FHA 13/110/750	1	1350	110	750	590 x 950 x 520	70	940	1475	850 x 550 x 700	90	375	11.5	a / b / c / d / e
FHA 13/110/1000	1	1350	110	1000	590 x 1200 x 520	100	1190	1725	1100 x 1200 x 700	90	500	16.0	a / b / c / d / e
FHA 13/110/1250	1	1350	110	1250	590 x 1450 x 520	130	1440	1975	1100 x 1200 x 700	90	610	20.0	a / b / c / d / e
FHC 13/32/500	3	1350	32	500	420 x 700 x 350	30	690	1225	500 x 550 x 700	50	350	2.4	a / b / c / d / e
FHC 13/50/500	3	1350	50	500	420 x 700 x 350	35	690	1225	500 x 550 x 700	50	350	3.6	a / b / c / d / e
FHC 13/50/750	3	1350	50	750	420 x 950 x 350	40	940	1475	850 x 550 x 700	60	550	5.4	a / b / c / d / e
FHC 13/80/500	3	1350	80	500	420 x 700 x 350	40	690	1225	500 x 550 x 700	60	350	5.2	a / b / c / d / e
FHC 13/80/750	3	1350	80	750	420 x 950 x 350	50	940	1475	850 x 550 x 700	70	550	7.8	a / b / c / d / e
FHC 13/80/1000	3	1350	80	1000	420 x 1200 x 350	80	1190	1725	850 x 550 x 700	90	800	10.4	a / b / c / d / e
FHC 13/110/500	3	1350	110	500	590 x 700 x 520	55	690	1225	850 x 550 x 700	70	300	7.8	a / b / c / d / e
FHC 13/110/750	3	1350	110	750	590 x 950 x 520	70	940	1475	850 x 550 x 700	90	500	11.5	a / b / c / d / e
FHC 13/110/1000	3	1350	110	1000	590 x 1200 x 520	100	1190	1725	1100 x 1200 x 700	90	750	16.0	a / b / c / d / e
FHC 13/110/1250	3	1350	110	1250	590 x 1450 x 520	130	1440	1975	1100 x 1200 x 700	90	950	20.0	a / b / c / d / e
