Four tubulaire jusqu'à 1300°C FHA / FHC

Les modèles standards du four tubulaire F peuvent être utilisés à la fois dans une position verticale et horizontale jusqu'à 1300 °C. L'élément chauffant de ce four tubulaire est constitué d'une bobine chauffante visible en CrFeAl qui est monté sur un module de fibres céramiques. La faible masse thermique de l'isolant en fibre de céramique garantit une faible consommation énergétique et permet des vitesses de chauffe élevées. Avec sa large gamme d'accessoires de four tubulaire, la série F fournit des solutions complètes de systèmes pour un traitement thermique ambitieux.

Caractéristiques standard

1350 °C température max d’opération
Régulateur de température programmable à 24 segments : FHA équipé d'un EPC3016P1, FHC équipé d'un CC-T1
Protection de surchauffe
Accepte les tubes de travail avec un diamètre extérieur jusqu'à 110mm
Longueurs chauffées de 200, 500, 750, 1000 ou 1250 mm
Utilisation en orientation horizontale ou verticale
Stabilité de température et durée de vie exceptionnelles
Thermocouple type s de haute qualité
Isolation à faible densité thermique en fibre de céramique
Elément chauffant à fils APM de 5 mm de haute qualité
Four équipé d'une boite de controle séparée avec un cable de 3 m et prises
Communications Ethernet

Options (à préciser à la commande)

Une gamme de régulateurs numériques sophistiqués, multisegments et d'enregistreurs de données avec des options de communication numérique est disponible - plus d'informations sur les régulateurs
Un large choix de tubes, matériaux et diamètres est disponible: quartz, céramique, métal
L' support pour utilisation verticale
Bouchons d'isolation & blindages pour éviter les pertes de chaleur & améliorer l'uniformité
Atmosphère modifiée et assemblage sous vide sont disponibles - plus d'informations
Diamètres de tubes plus larges sur demande
Les packs sous vide avec un choix de pompes à palettes rotatives ou de pompe turbomoléculaire sont disponibles pour les fours avec des diamètres intérieurs de tube de 60 mm et plus
Capteur d'oxygène pour packs sous gaz inerte
6 m de câble entre le corps du four et le boîtier de commande avec fiche et prise
Système de sécurité des gaz de laboratoire pour une utilisation sûre avec de l'hydrogène au-dessus de 750 °C

Four tubulaire jusqu'à 1300 °C - FHA/FHC Configurations de montage

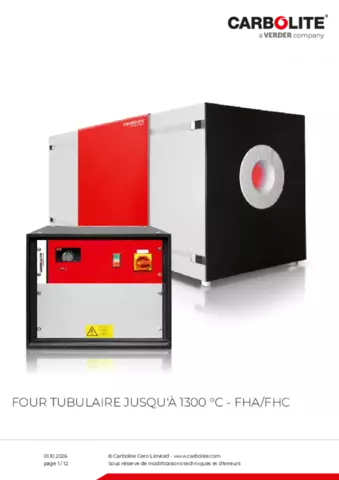

Corps de chauffe et boitier de commande déporté

Option : support vertical

Four tubulaire jusqu'à 1300 °C - FHA/FHC Détails techniques

Vue intérieure du four tubulaire

boîtier externe
isolation d'extrémité
isolation du boitier
éléments chauffants
isolation intérieure (face chaude)

La chambre interne est réalisée avec des fentes pour le refroidissement par convection de la chambre externe. Avec un isolant fabriqué avec des matériaux à faible densité thermique en fibre céramique, la conduction de chaleur est réduite au minimum. A l'intérieur du four tubulaire, l'élément chauffant est constitué de fibres formées sous vide comprenant les éléments chauffants à rayonnement libre qui sont attachés à l'isolation par dispositif de maintien en céramique. Par rapport aux méthodes de chauffage conventionnelles, les fils chauffants d'épaisseur de 5 mm sont combinés avec une basse tension, un transformateur puissant qui fournit une extraordinaire durée de vie des éléments chauffants et une grande stabilité en température. Le thermocouple de contrôle est un thermocouple de haute qualité de type S. De plus, chaque modèle de four tubulaire est disponible avec un maximum de 8 zones de chauffe pour un contrôle de la température la plus précise et une grande uniformité.

Vue de l'intérieur

Four tubulaire jusqu'à 1300 °C - FHA/FHC Caractéristiques techniques

	Nombre de zones chauffées	Temp max (°C)	Furnace Ø (mm)	Longueur chauffée (mm)	Dimensions four H x L x P (mm)	Poids four (kg)	Longueur de tube pour utilisation dans l'air (mm)	Longueur de tube pour utilisation avec une atmosphère modifiée (mm)	Dimensions du module de contrôle H x L x P (mm)	Poids du module de contrôle (kg)	Longueur uniforme ±5°C (mm)	Puissance (KW)	Alimentation électrique
FHA 13/32/200	1	1350	32	200	420 x 400 x 350	25	390	925	500 x 550 x 700	50	100	1.2	a / b / c / d / e
FHA 13/32/500	1	1350	32	500	420 x 700 x 350	30	690	1225	500 x 550 x 700	50	250	2.4	a / b / c / d / e
FHA 13/50/200	1	1350	50	200	420 x 400 x 350	30	390	925	500 x 550 x 700	50	100	1.5	a / b / c / d / e
FHA 13/50/500	1	1350	50	500	420 x 700 x 350	35	690	1225	500 x 550 x 700	50	250	3.6	a / b / c / d / e
FHA 13/50/750	1	1350	50	750	420 x 950 x 350	40	940	1475	850 x 550 x 700	60	375	5.4	a / b / c / d / e
FHA 13/80/200	1	1350	80	200	420 x 400 x 350	35	390	925	500 x 550 x 700	50	100	2.1	a / b / c / d / e
FHA 13/80/500	1	1350	80	500	420 x 700 x 350	40	690	1225	500 x 550 x 700	60	200	5.2	a / b / c / d / e
FHA 13/80/750	1	1350	80	750	420 x 950 x 350	50	940	1475	850 x 550 x 700	70	375	7.8	a / b / c / d / e
FHA 13/80/1000	1	1350	80	1000	420 x 1200 x 350	80	1190	1725	850 x 550 x 700	90	500	10.4	a / b / c / d / e
FHA 13/110/500	1	1350	110	500	590 x 700 x 520	55	690	1225	850 x 550 x 700	70	250	7.8	a / b / c / d / e
FHA 13/110/750	1	1350	110	750	590 x 950 x 520	70	940	1475	850 x 550 x 700	90	375	11.5	a / b / c / d / e
FHA 13/110/1000	1	1350	110	1000	590 x 1200 x 520	100	1190	1725	1100 x 1200 x 700	90	500	16.0	a / b / c / d / e
FHA 13/110/1250	1	1350	110	1250	590 x 1450 x 520	130	1440	1975	1100 x 1200 x 700	90	610	20.0	a / b / c / d / e
FHC 13/32/500	3	1350	32	500	420 x 700 x 350	30	690	1225	500 x 550 x 700	50	350	2.4	a / b / c / d / e
FHC 13/50/500	3	1350	50	500	420 x 700 x 350	35	690	1225	500 x 550 x 700	50	350	3.6	a / b / c / d / e
FHC 13/50/750	3	1350	50	750	420 x 950 x 350	40	940	1475	850 x 550 x 700	60	550	5.4	a / b / c / d / e
FHC 13/80/500	3	1350	80	500	420 x 700 x 350	40	690	1225	500 x 550 x 700	60	350	5.2	a / b / c / d / e
FHC 13/80/750	3	1350	80	750	420 x 950 x 350	50	940	1475	850 x 550 x 700	70	550	7.8	a / b / c / d / e
FHC 13/80/1000	3	1350	80	1000	420 x 1200 x 350	80	1190	1725	850 x 550 x 700	90	800	10.4	a / b / c / d / e
FHC 13/110/500	3	1350	110	500	590 x 700 x 520	55	690	1225	850 x 550 x 700	70	300	7.8	a / b / c / d / e
FHC 13/110/750	3	1350	110	750	590 x 950 x 520	70	940	1475	850 x 550 x 700	90	500	11.5	a / b / c / d / e
FHC 13/110/1000	3	1350	110	1000	590 x 1200 x 520	100	1190	1725	1100 x 1200 x 700	90	750	16.0	a / b / c / d / e
FHC 13/110/1250	3	1350	110	1250	590 x 1450 x 520	130	1440	1975	1100 x 1200 x 700	90	950	20.0	a / b / c / d / e
