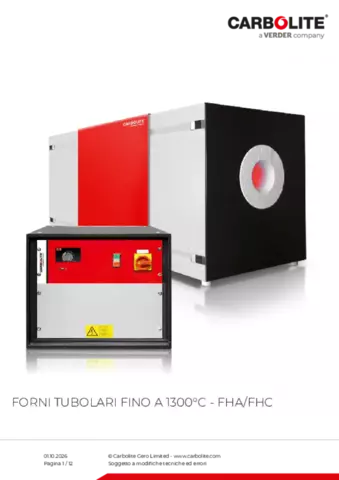

Fornaci Tubolari Universali fino a 1300° FHA/FHC

I forni tubolari FHA, monozona e FHC, 3 zone, possono essere utilizzati sia in posizione verticale che in orizzontale e hanno una temperatura massima di esercizio di 1350 ° C.

L'ampia gamma F di forni tubolari di Carbolite è offerta con innumerevoli accessori. I forni comprendono moduli in fibra ceramica con un elemento riscaldante a filo APM da 5 mm di alta qualità montato nell'isolamento e tenuto in posizione da una tenuta in ceramica. L'isolamento in fibra ceramica a bassa massa termica garantisce un basso consumo energetico e consente velocità di riscaldamento elevate. La termocoppia di controllo è una termocoppia di tipo S d'incredibile qualità. Inoltre, il forno tubolare è disponibile con un massimo di 8 zone di riscaldamento per offrire un preciso controllo e uniformità della temperatura.

caratteristiche standard

Temperatura massima di esercizio 1350 ° C
Termoregolatore programmabile a 24 segmenti: FHA dotato di EPC3016P1, FHC dotato di CC-T1
Protezione da superamento di temperatura
Accetta tubo di lavoro con diametro interno massimo di 110mm
Lunghezze riscaldate di 200, 500, 750, 1000 o 1250 mm
Utilizzare con orientamento orizzontale o verticale
Eccezionale durata e stabilità di temperatura
Termocoppia di tipo S di alta qualità
Isolamento in fibra ceramica a bassa densità
Filo APM di alta qualità da 5 mm come elemento riscaldante
Forno dotato di control box separato con cavo da 3m, spina e presa
Comunicazione ethernet

Opzioni (specificare all'ordine)

È disponibile una gamma di sofisticati controller digitali, programmatori multisegmento e data logger con opzioni di comunicazione digitale: ulteriori informazioni sui controller
Ampia scelta di materiali e diametri dei tubi: es quarzo, ceramica, metallo
Stand a "L" per utilizzo verticale
Spine di isolamento e schermi radianti per la prevenzione di perdita di calore e per miglioramento dell'uniformità
Disponibili assemblaggi per atmosfere modificate e vuoto - più informazioni
Diametri maggiori disponibili su richiesta
Pacchetti per vuoto con a scelta pompe rotative o turbomolecolari per forni con diametro interno maggiore di 60 mm
Sensore per ossigeno per pacchetto atmosfera inerte
cavo di 6 m tra il corpo del forno e la control box con spina e presa
Sistema di sicurezza per gas da laboratorio per un utilizzo sicuro con idrogeno superiore a 750 ° C

Forni tubolari fino a 1300°C - FHA/FHC Configurazioni di montaggio

Corpo del forno e control box separati

Opzione: supporto verticale

Forni tubolari fino a 1300°C - FHA/FHC Dettagli Tecnici

Vista all'interno del forno tubolare

alloggiamento esterno
isolamento terminale
isolamento dell'alloggiamento
elementi riscaldati
isolamento interno (vano forno)

L'alloggiamento rettangolare è costruito con fessure per il raffreddamento a convezione dell'alloggiamento esterno. Con un isolamento in fibra di ceramica a bassa massa termica, la conduzione del calore viene ridotta al minimo.

All'interno del forno tubolare, l'elemento riscaldante è costituito da fibre formate in vuoto contenenti elementi riscaldanti radianti liberi che sono fissati all'isolamento mediante una tenuta in ceramica.

Rispetto ai metodi di riscaldamento convenzionali, i fili riscaldanti spessi 5 mm sono combinati con un alimentatore a trasformatore a bassa tensione che permette una durata straordinaria degli elementi riscaldanti e un'incredibile stabilità della temperatura. La termocoppia di controllo è una termocoppia di tipo S di alta qualità. Inoltre, ogni modello di forno tubolare è disponibile con un massimo di 8 zone riscaldanti per un preciso controllo e uniformità della temperatura.

Vedi all'interno

Forni tubolari fino a 1300°C - FHA/FHC Dati tecnici

	Numero di zone riscaldate	Temperatura massima (°C)	Furnace Ø (mm)	Lunghezza riscaldata (mm)	Dimensioni forno H x W x D (mm)	Peso forno (kg)	Lunghezza del tubo per uso in aria (mm)	Lunghezza del tubo per uso in atmosfera modificata(mm)	Dimensioni del modulo di controllo H x L x P (mm)	Peso del modulo di controllo (kg)	Uniformità di lunghezza ±5°C (mm)	Potenza (kW)	Potenza fornita
FHA 13/32/200	1	1350	32	200	420 x 400 x 350	25	390	925	500 x 550 x 700	50	100	1.2	a / b / c / d / e
FHA 13/32/500	1	1350	32	500	420 x 700 x 350	30	690	1225	500 x 550 x 700	50	250	2.4	a / b / c / d / e
FHA 13/50/200	1	1350	50	200	420 x 400 x 350	30	390	925	500 x 550 x 700	50	100	1.5	a / b / c / d / e
FHA 13/50/500	1	1350	50	500	420 x 700 x 350	35	690	1225	500 x 550 x 700	50	250	3.6	a / b / c / d / e
FHA 13/50/750	1	1350	50	750	420 x 950 x 350	40	940	1475	850 x 550 x 700	60	375	5.4	a / b / c / d / e
FHA 13/80/200	1	1350	80	200	420 x 400 x 350	35	390	925	500 x 550 x 700	50	100	2.1	a / b / c / d / e
FHA 13/80/500	1	1350	80	500	420 x 700 x 350	40	690	1225	500 x 550 x 700	60	200	5.2	a / b / c / d / e
FHA 13/80/750	1	1350	80	750	420 x 950 x 350	50	940	1475	850 x 550 x 700	70	375	7.8	a / b / c / d / e
FHA 13/80/1000	1	1350	80	1000	420 x 1200 x 350	80	1190	1725	850 x 550 x 700	90	500	10.4	a / b / c / d / e
FHA 13/110/500	1	1350	110	500	590 x 700 x 520	55	690	1225	850 x 550 x 700	70	250	7.8	a / b / c / d / e
FHA 13/110/750	1	1350	110	750	590 x 950 x 520	70	940	1475	850 x 550 x 700	90	375	11.5	a / b / c / d / e
FHA 13/110/1000	1	1350	110	1000	590 x 1200 x 520	100	1190	1725	1100 x 1200 x 700	90	500	16.0	a / b / c / d / e
FHA 13/110/1250	1	1350	110	1250	590 x 1450 x 520	130	1440	1975	1100 x 1200 x 700	90	610	20.0	a / b / c / d / e
FHC 13/32/500	3	1350	32	500	420 x 700 x 350	30	690	1225	500 x 550 x 700	50	350	2.4	a / b / c / d / e
FHC 13/50/500	3	1350	50	500	420 x 700 x 350	35	690	1225	500 x 550 x 700	50	350	3.6	a / b / c / d / e
FHC 13/50/750	3	1350	50	750	420 x 950 x 350	40	940	1475	850 x 550 x 700	60	550	5.4	a / b / c / d / e
FHC 13/80/500	3	1350	80	500	420 x 700 x 350	40	690	1225	500 x 550 x 700	60	350	5.2	a / b / c / d / e
FHC 13/80/750	3	1350	80	750	420 x 950 x 350	50	940	1475	850 x 550 x 700	70	550	7.8	a / b / c / d / e
FHC 13/80/1000	3	1350	80	1000	420 x 1200 x 350	80	1190	1725	850 x 550 x 700	90	800	10.4	a / b / c / d / e
FHC 13/110/500	3	1350	110	500	590 x 700 x 520	55	690	1225	850 x 550 x 700	70	300	7.8	a / b / c / d / e
FHC 13/110/750	3	1350	110	750	590 x 950 x 520	70	940	1475	850 x 550 x 700	90	500	11.5	a / b / c / d / e
FHC 13/110/1000	3	1350	110	1000	590 x 1200 x 520	100	1190	1725	1100 x 1200 x 700	90	750	16.0	a / b / c / d / e
FHC 13/110/1250	3	1350	110	1250	590 x 1450 x 520	130	1440	1975	1100 x 1200 x 700	90	950	20.0	a / b / c / d / e
