A hidrogén csőkemence alapja a népszerű HTRH 16/100/600 magas hőmérsékletű vízszintes csőkemence. A csőkemence kialakítása megfelel a hidrogéngázzal történő biztonságos munkavégzés összes követelményének.
Elvileg bármelyik csőkemence átalakítható hidrogénnel végzendő biztonságos munkához. Ez a csőkemence a már régóta bevált HTRH 16/100/600 csőkemence módosított változata. A kemence kerámia izzítócsöve vízhűtésű, gáztömör csatlakozókkal van ellátva mindkét végén. A kemencében max. 1600 °C hőmérsékletű hőkezelés végezhető, még tiszta hidrogén atmoszférában is. A kerámia izzítócső biztonsági okokból automatikusan átöblítődik inert gázzal még a hidrogén bevezetése előtt. Az inert gázt nagy nyomású, inert gázzal feltöltött elárasztótartály biztosítja. Az izzítócső maradék oxigéntartalmának hőkezelés előtti kiöblítése érdekében az elárasztótartály terjesen kiürül, majd újratöltődik. A gáz kimenete a kiáramló hidrogént elégető utánégetőhöz van csatlakoztatva.
Az utánégető gázbemenetét melegítik, a rendszerben bármiféle kondenzálódás megakadályozása érdekében. Az utánégetőt sűrített levegő és propángáz táplálja. Az utánégető biztonságosan elégeti a hidrogént és az eljárás során keletkező összes gáznemű mellékterméket.
Mindegyik gázáramot teljesen automatizált gázáramlásmérők szabályozzák. Hiba észlelése esetén a rendszer azonnal biztonsági állapotba kerül. Mindegyik alkatrész a SIL2 szabványnak megfelelően készült. A csőkemence tetején elhelyezett hidrogénérzékelő azonnal reagál, ha hidrogénszivárgást észlelne. Hidrogénszivárgás esetén a csőkemence inert gázzal árasztódik el és biztonsági állapotba kerül. A csőkemence programozása intuitív és felhasználóbarát érintőképernyő segítségével történik.
Bármelyik csőkemence átalakítható hidrogén használatához; így különböző hasznos méretű és hőmérsékletű kemencék lehetségesek. Ha hidrogént 1800 °C-nál magasabb hőmérsékleten kívánnak használni, akkor hideg falú kemencét kell választani.
Alkalmazási példák
megeresztés, keményforrasztás, kerámia fröccsöntés (CIM: ceramic injection molding), "debinding", gázmentesítés, szárítás, fém fröccsöntés (MIM: metal injection molding), pirolízis, Hirtelen hűtés, gyors prototípusgyártás, szinterelés, forrasztás, szublimálás, szintézis, temperálás
Alapkiépítés jellemzői
- akár 100 % tisztaságú hidrogénben történő működtetés
- utánégető és elárasztótartály biztonsági rendszer
- hidrogén atmoszférában történő működtetés összes biztonsági előírása teljesül
- oxigén kiszorítása inert gáz átöblítéssel
- automatizált működtetés
- adatrögzítés a minőségbiztosításhoz
Opciók (már a rendeléskor megadandók)
- különböző átmérőjű és anyagú izzítócsövek nagy választéka: kvarc, kerámia, fém
- vákuumszivattyúk: pl. turbómolekuláris vagy 2-fokozatú rotációs vákuumszivattyú (más típus kérésre)
- opcionális gyors lehűtés

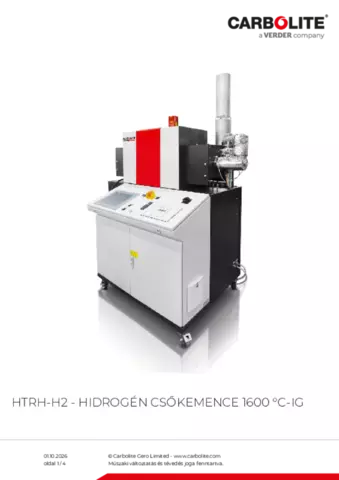

HTRH-H2 - Hidrogén csőkemence 1600 °C-ig Műszaki adatok
| Max. hőmérséklet | 1600 °C |
|---|---|
| Fűtött hossz | 600 mm |
| Furnace Ø | 100 mm |
| F, HTRH és HTRV típus is kialakítható H2 használatra |
