A CAF G5 kemence nemcsak a szén, hanem az egyre elterjedtebb biomassza és másodlagos fűtőanyagok hamujának olvadékonysága meghatározására szolgál.
A mérési módszer megfelel az ISO 540:2008; ASTM D 1857 / D1857M – 18; DIN 51730:2007-09; DD CEN/TS 15370-1:2006;és PD CEN/TR 15404:2010 (másodlagos fűtőanyagok (SRF)) szabványoknak.
A CAF G5 kemence automatikus és folyamatos digitális képfelvétele lehetővé teszi, hogy a felhasználó a mérés alatt más laboratóriumi munkát végezzen és az eredményeket csak később tekintse meg. Az új CAF G5 kemence sokkal jobb képfelvételei és mérési eredményei növelik a laboratórium hatékonyságát.
A 1600 °C-os maximális hőmérséklet biomassza- és szénminták mérését is lehetővé teszi. Az SRF vagy biomassza minták alacsony hőmérsékleten bekövetkező 'kezdeti deformálódása' megfigyelése is lehetséges az izzítócsőbe épített opcionális megvilágítás révén.
Alapkiépítés jellemzői
- mérési szoftver: teljesen automatikus vagy manuális üzemmódban
- zoom funkció egyes minták nagyobb felbontással történő utólagos elemzéséhez
- az egyes minták képéhez egyedileg illeszthető rácshálózat
- hőmérsékletszabályozó szoftveres beállítása
- Windows IoT Enterprise szoftverrel működő, helykímélő ipari PC
- szoftveres gyári alapbeállítások és egyedi beállítások szén-, biomassza- és SRF-minták hamujának vizsgálatára
- izzítócsőbe épített (opcionális) megvilágítás biomassza-vagy SRF-minták alacsony hőmérsékleten bekövetkező 'kezdeti deformálódása' megfigyeléséhez
- hatékony ásványgyapot szigetelés biztosította gyors lehűlés több sarzs mérését teszi lehetővé naponta
- digitális képfelvételek automatikus eltárolása, egyedileg beállítható felvételi gyakoriság 1 kép 1 °C - 20 °C lépésközönként. Automatikus mérésnél max. lépésköz 5°C.
CAF G5 - Hamu olvadáspont kemence Műszaki jellemzők

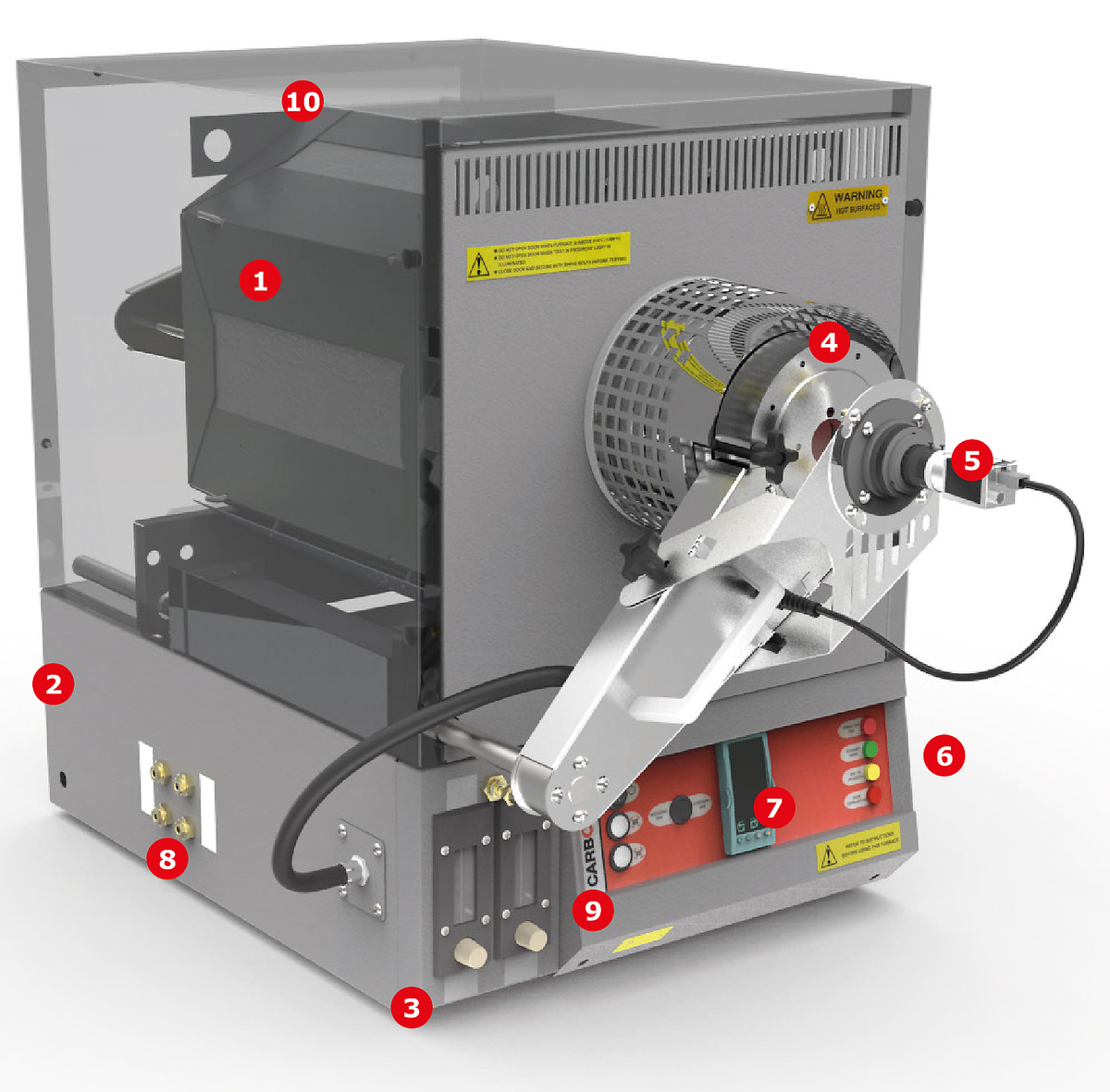

Belső nézet
- 1600 °C-os, integrált SiC-elemmel ellátott csőforraló
- Külső kapcsolat a beágyazott PC-hez és szoftverhez
- A gázáramlás oxidációjához és csökkentéséhez használt áramlási mérők (a szabványok követelményeitől függően)
- 79 mm-es belső átmérőjű munkacső több mint 6 mintát tesz lehetővé
- Digitális fényképezőgép gyors és pontos képfelvételhez
- Gázzáró tömítés a gázok hatékony felhasználásához és a gépkezelő biztonsága érdekében
- A gázcső automatikus hőmérséklet-programozója, többszörös PID-szabályozással, a biomassza és a minta csökkentéséhez (F)
CAF G5 - Hamu olvadáspont kemence Műszaki adatok
| Hőmérséklettartomány | 1600 °C-ig (1600 °C szükséges némely biomassza mintához) |
|---|---|
| Hőmérsékletpontosság | ± 3* |
| Felfűtési sebesség | 7 °C/perc |
| Hőmérsékletszabályozás | digitális PID szabályozás többféle beállítással |
| Hőmérsékletkijelzés | °C |
| Izzítócső méretei | 79 mm belső átmérő |
| Izzítócső anyaga | mullit |
| Fűtőelemek | szilícium-karbid x 6 |
| Maximum Sample Load, Manual Analysis | 8 |
| Maximum Sample Load, Automatic Analysis | 6 |
| Szabványok | BS ISO 540:2008; ASTM D 1857 / D1857M -18); DIN 51730:2007-09;DD CEN/TS 15370-1:2006; PD CEN/TR 15404:2010 |
| Ash Fusibility Determination | Automatic or Manual (Coal & coke: DT, ST, H, FT) Manual only (Biomass / SRF: IST, DT, HT, FT) |
| Mérési idő | naponta 3 sarzs (visszahűléssel együtt) |
| Képtárolás | digitális - max. 1 kép 1 °C-os lépésenként |
| Képfelbontás | 1280 x 1024 pixel |
| Öblítőgázok | N2 vagy CO2 |
| Oxidálógázok | CO2 or Air |
| Redukálógázok | CO + CO2 vagy H2 + CO2 |
| Szellőztetés | ventilátoros kilevegőztetés |
| Gázelvezetés | csőkimenet külön elszívóegységbe vezetendő |
| Biztonság | biztonsági gázszabályozó rendszer és CO érzékelő |
| Méretek (mm) | 790 (mag) x 505 (szél) x 765 (mély - kemence) x 970 (mély - összesen) |
| Súly (kg) (kemence) | 84 |
| Elektromos csatlakozás | 380 - 415 V, 50/60 Hz two phase 25 A/phase or 220 - 240 V, 50/60 Hz single phase 50 A |
| Teljesítményszabályozás | félvezető relék |
| Max. teljesítményfelvétel (kW) | 7 |
| Üzemeltetési körülmények - környezeti hőmérséklet | 5 °C - 40 °C |
| Üzemeltetési körülmények - relatív páratartalom | max. 80 % 31 °C-on, lineárisan csökkenő 50 %-ig 40 °C-on |
| Túlhevülés elleni védelem | digitális (2132) hőmérsékletszabályozó vészkapcsolóval |
