CAF G5 jest piecem przeznaczonym do testowania topliwości popiołu i, opcjonalnie, coraz popularniejszym testowaniem biomasy lub stałych paliw odzyskanych. Piec do badania topliwości popiołu węglowego jest zgodny z normami ISO 540: 2008; ASTM D 1857 / D1857M – 18; DIN 51730: 2007-09; DD CEN/TS 15370-1:2006 i PD CEN / TR 15404: 2010 (stałe paliwa odzyskane (SRF)). Automatyczne i ciągłe rejestrowanie obrazów cyfrowych przez CAF G5 umożliwia technikom laboratoryjnym wykonywanie innych zadań w trakcie trwania testu, a następnie przeglądanie wyników. Nowy CAF G5 znacznie poprawia jakość zarejestrowanych obrazów i wyników badań, zwiększając wydajność w laboratoriach. Maksymalna temperatura 1600 ° C umożliwia badanie biomasy i węgla. Opcjonalny zintegrowany system oświetlenia roboczego jest również dostępny podczas testowania niskiej temperatury „początkowego odkształcenia” próbek SRF lub biomasy.
Cechy ogólne
- Oprogramowanie analityczne, które może być używane w trybie w pełni automatycznym lub ręcznym dla próbek popiołu węglowego i tylko ręcznym dla próbek biomasy i SRF.
- Programowa funkcja zoom umożliwiająca dokładną, potestową analizę pojedynczych próbek z poprawioną rozdzielczością
- Jedna konfigurowalna siatka przypisana do każdej badanej próbki
- Program sterownika temperatury ustawiany w oprogramowaniu
- Oszczędzający miejsce komputer wbudowany z oprogramowaniem Windows IoT Enterprise, który może być wyposażony w przyszłe oprogramowanie firmware.
- Domyślne ustawienia oprogramowania i indywidualny formularz analizy dla popiołu węglowego, biomasy i SRF
- Opcjonalny system oświetlenia zintegrowany z rurą roboczą podczas badania niskiej temperatury początkowej deformacji próbek biomasy lub SRF
- Lekka izolacja umożliwia szybkie chłodzenie pozwalające na wykonanie wielu testów w ciągu dnia
- Zautomatyzowana cyfrowa rejestracja obrazów próbek. Częstotliwość rejestracji obrazów jest ustawiana według preferencji klienta, od co 1 °C do co 20 °C. Maksymalny interwał dla automatycznej analizy wynosi 5°C.
Piec do analizy topliwości popiołów - CAF G5 Dane techniczne
Widok wnętrza
- 1600 °C piec rurowy z integralnymi elementami SiC
- Połączenie zewnętrzne z wbudowanym oprogramowaniem PC
- Metry przepływu do utleniania, zmniejszania przepływu gazu (w zależności od wymagań norm)
- 79 mm średnica wewnętrzna rura robocza pozwala na więcej niż 6 próbek
- Kamera cyfrowa do szybkiego i dokładnego rejestrowania obrazu
- Gazowe uszczelnienie w celu efektywnego wykorzystania gazów i bezpieczeństwa operatora
- Automatyczny programista temperatury z wielokrotną regulacją deformacji PID
Piec do analizy topliwości popiołów - CAF G5 Dane techniczne
| Zakres temperatury | Up to 1600 °C (1600 °C required for some biomass samples) |
|---|---|
| Temperature Precision | ± 3 °C above 800 °C |
| Temperature Ramp Rate | 7 °C per minute |
| Regulacja temperatury | Digital multiple PID terms with gain scheduling and multi offset parameters |
| Temperature Display | °C |
| Work Tube dimensions | 79 mm internal diameter |
| Tube material | Mullite |
| Heating Elements | Silicon carbide x 6 |
| Maximum Sample Load, Manual Analysis | 8 |
| Maximum Sample Load, Automatic Analysis | 6 |
| Conforms to Standards | BS ISO 540:2008; ASTM D 1857 / D1857M -18); DIN 51730:2007-09;DD CEN/TS 15370-1:2006; PD CEN/TR 15404:2010 |
| Ash Fusibility Determination | Automatic or Manual (Coal & coke: DT, ST, H, FT) Manual only (Biomass / SRF: IST, DT, HT, FT) |
| Analysis Time | 3 runs per working day (including cool down times) |
| Image Collection | Digital - up to 1 frame per 1 °C rise in temperature |
| Image Resolution | 1280 x 1024 pixels |
| Gas Requirements: Purge | N2 lub CO2 |
| Gas Requirements: Oxidising | CO2 or Air |
| Gas Requirements: Reducing | CO + CO2 or H2 + CO2 |
| Ventilation | Forced air ventilation |
| Exhaust | Pipe to be vented into a separate fume hood |
| Safety | Fail safe gas system and CO alarm supplied |
| Physical Dimensions (mm) | 790 (h) x 505 (w) x 765 (case depth) x 970 (overall depth) |
| Weight (kg) (furnace) | 84 |
| Zasilanie | 380 - 415 V, 50/60 Hz two phase 25 A/phase or 220 - 240 V, 50/60 Hz single phase 50 A |
| Power switching | Solid state relays |
| Maximum power consumption (kW) | 7 |
| Environment Conditions - Operating Conditions | 5 °C - 40 °C |
| Environment Conditions - Relative Humidity | maximum 80 % up to 31 °C decreasing linearly to 50 % at 40 °C |
| Overtemperature protection | Digital with single high alarm relay |
Piec do analizy topliwości popiołów - CAF G5 Do pobrania

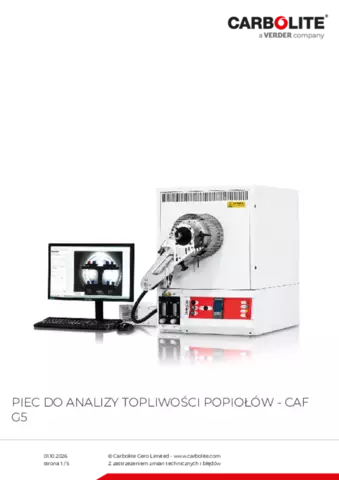

Karta produktu CAF G5
