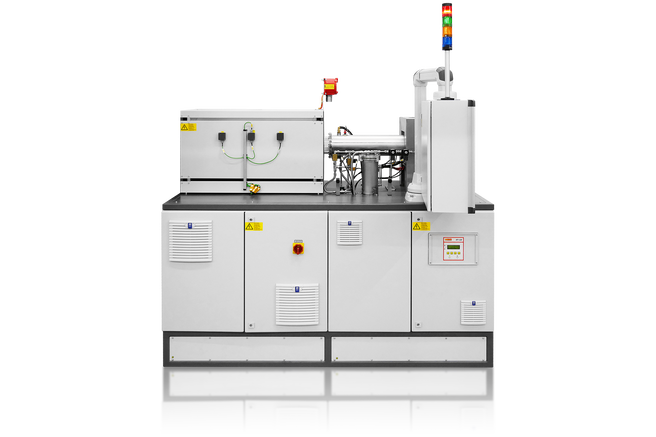

Az IQ-O egy robusztus hirtelen hűtési rendszer hőkezeléshez kontrollált atmoszférában. A rendszer egy kvarc üveg csőre épülve, vízlefolyós szekcióval, és lehetővé teszi rugalmas, kézi hirtelen hűtési folyamatokat még a rendszer működése közben is.
Áttekintés Lehetséges konfigurációk
Max. hőmérséklet: 1100 °C, 1200 °C
Kemence átmérője: 120 mm
Fűtött hossz(ak): 500 mm
Fűtött zónák száma: 3 zones
MŰKÖDÉSI ELVE

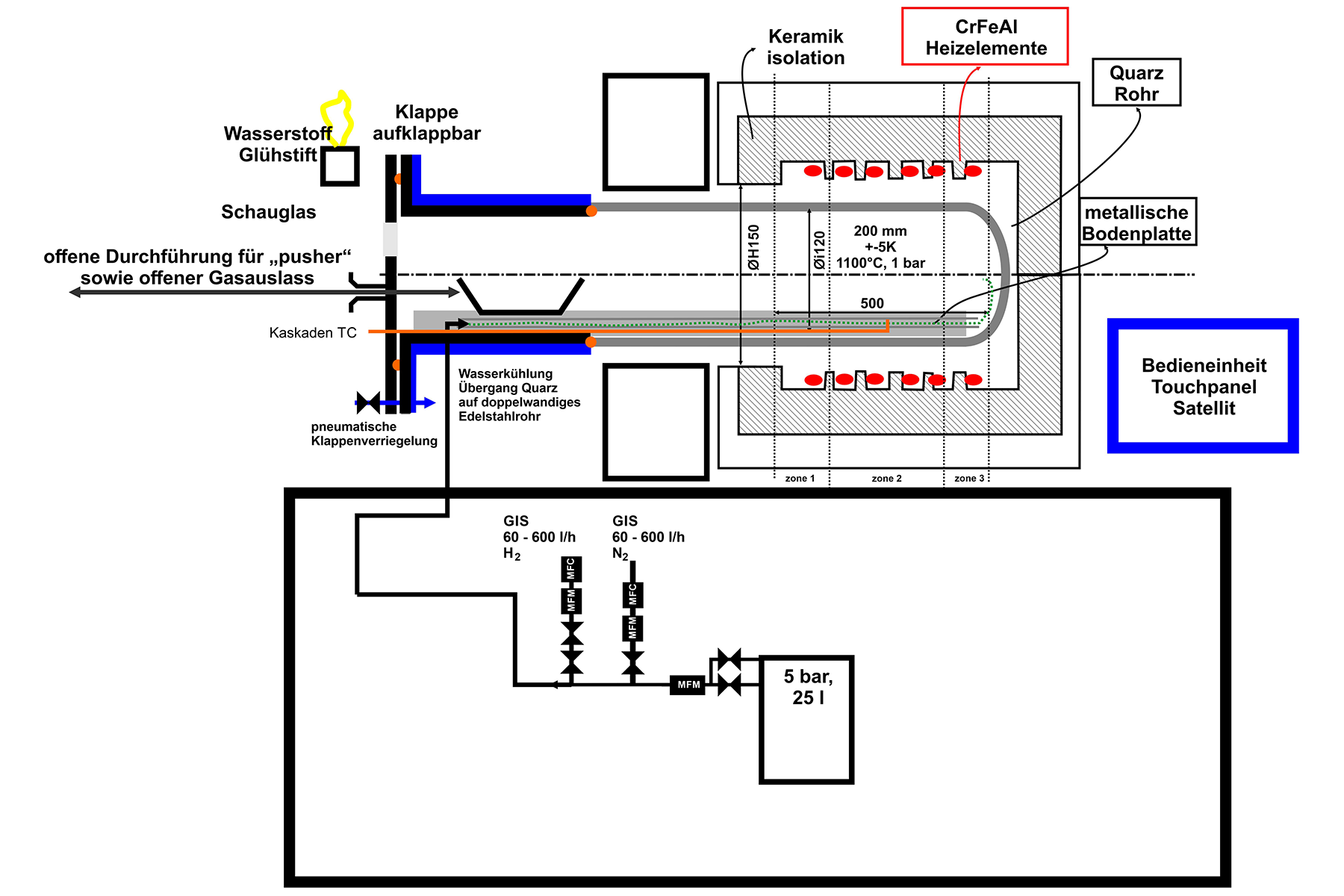

A minta egy kvarc üveg csőn található, amely melegített zónába és hűtött szekcióba van osztva. A mintát mechanikai vezető segítségével manuálisan mozgatják az nyitott gázkimeneten keresztül. Ez lehetővé teszi a minta mozgását a kvarc cső tengelye mentén a fűtési és hűtő zónák között, és pontosan pozícionálását. Ez a berendezés lehetővé teszi a mintának többszörös átvitelét mindkét zóna között. Ezért több fűtés- és hirtelen hűtés ciklust is el lehet végezni meghatározott feltételek mellett anélkül, hogy a mintát a rendszerből távolítaná.
- Átmenet a kvarc üvegtől egy kettős falú, vízhűtésű rozsdamentes acél csőre
- Fém alaplemez Kaskádos termokopplók
FŐBB ELŐNYÖK
- Egységes atmoszféra az egész folyamat során, beleértve a felmelegedési és a hirtelen hűtési zónákat is Manuális mintavételi bevitele lehetséges a folyamat hőmérsékletének elérését követőenIsmételt felmelegítési és hirtelen hűtési ciklusok lehetségesek
- Biztonsági rendszer 100%-os H2 elérhetőséghez
IQ-O (Open) Műszaki adatok
| Elv | Open: kvarc cső fűtési és hűtési zónával, a minta kézzel mozdítható |
|---|---|
| Hirtelen hűtési atmoszféra / közeg | Inaktív gáz, Reaktív gáz |
| Működés / automatizálás | PLC-vezérelt; kézi eltoló |
| Tmax atmoszfériai nyomás [°C] | 1100 |
| Tmax szívó [°C] | Vakum nem lehetséges |
| Hőmérséklet egyenletessége $\Delta T$ | ± 5 K |
| Egységes hosszúság | 200 mm |
| A sütő maximális felmelegedési sebessége | 10 K/perc, magas sebességek előmelegített sütőben mintaváltással lehetséges |
| Hűtési idő példa | Percek |
| Atmoszféra | Vakuum, inaktív gáz (Ar, N₂), reaktív gáz változatok kérésre |
| Hasznos térfogat | Ø120 × 200 mm |
| Izzítócső anyaga | kvarc |
| Cső belső átmérője [mm] | 120 |
| Melegített hossz [mm] | 500 |
| Fűtőelem | FeCrAl (APM) |
| Fűtési zónák száma | 3 |
| HxWxD [mm] | ~ 1882 × 2000 × 1020 |
| Elektromos hálózat | 8 kW |
| Feszültség | 3 × 400 V |
| Szivattyu opciók | Nincs szívó művelet |
| Legmagasabb nyomás | Nincs szívó művelet |
| HMI | 19'' érintőképernyő |
| Programok | 20 program 50 részletig |
| Túlmelegedés elleni védelem | Állítható digitális védelem külön termokoppal és vezérlővel |
