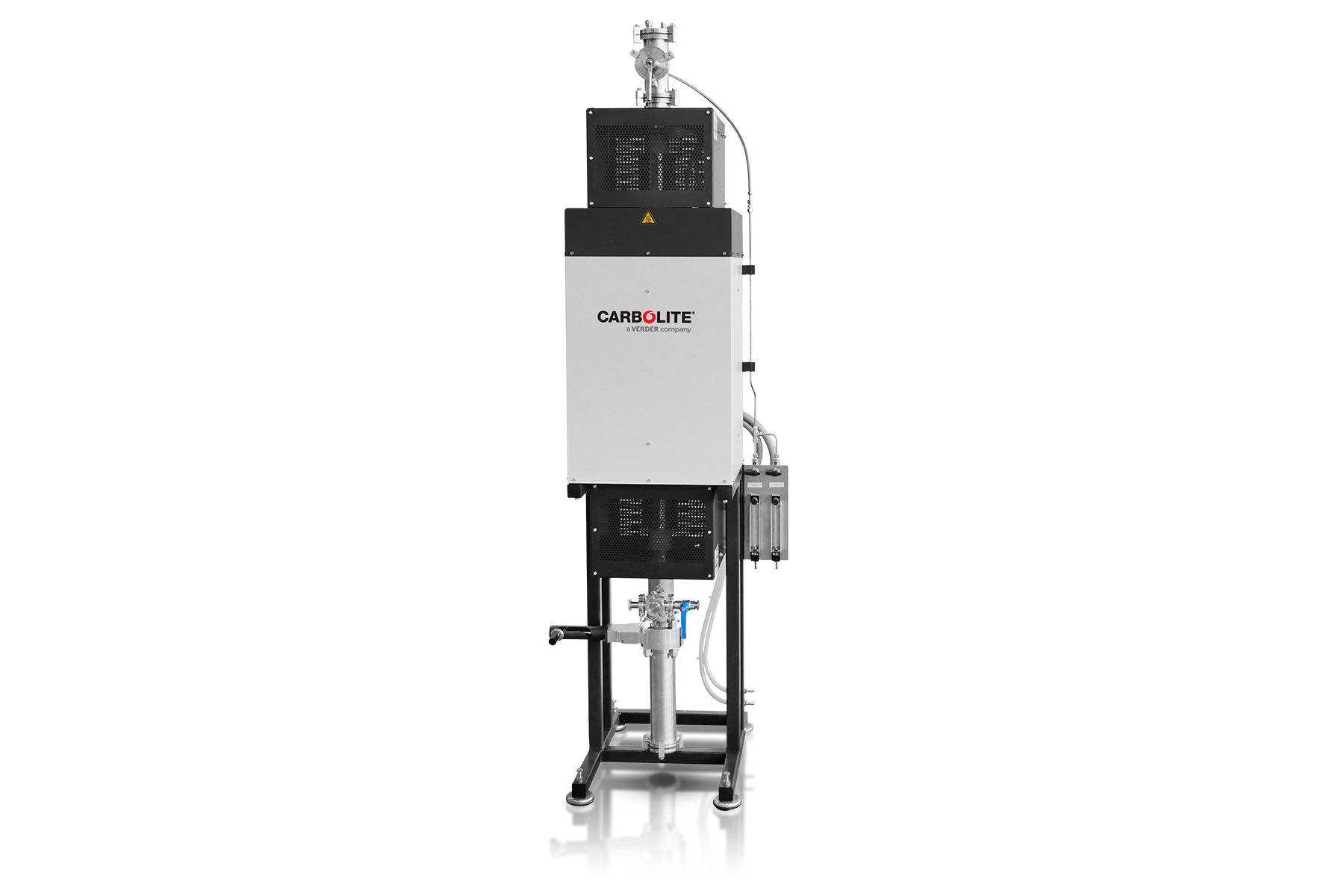

IQ-L (Liquid) Vértikális hűtőrendszer

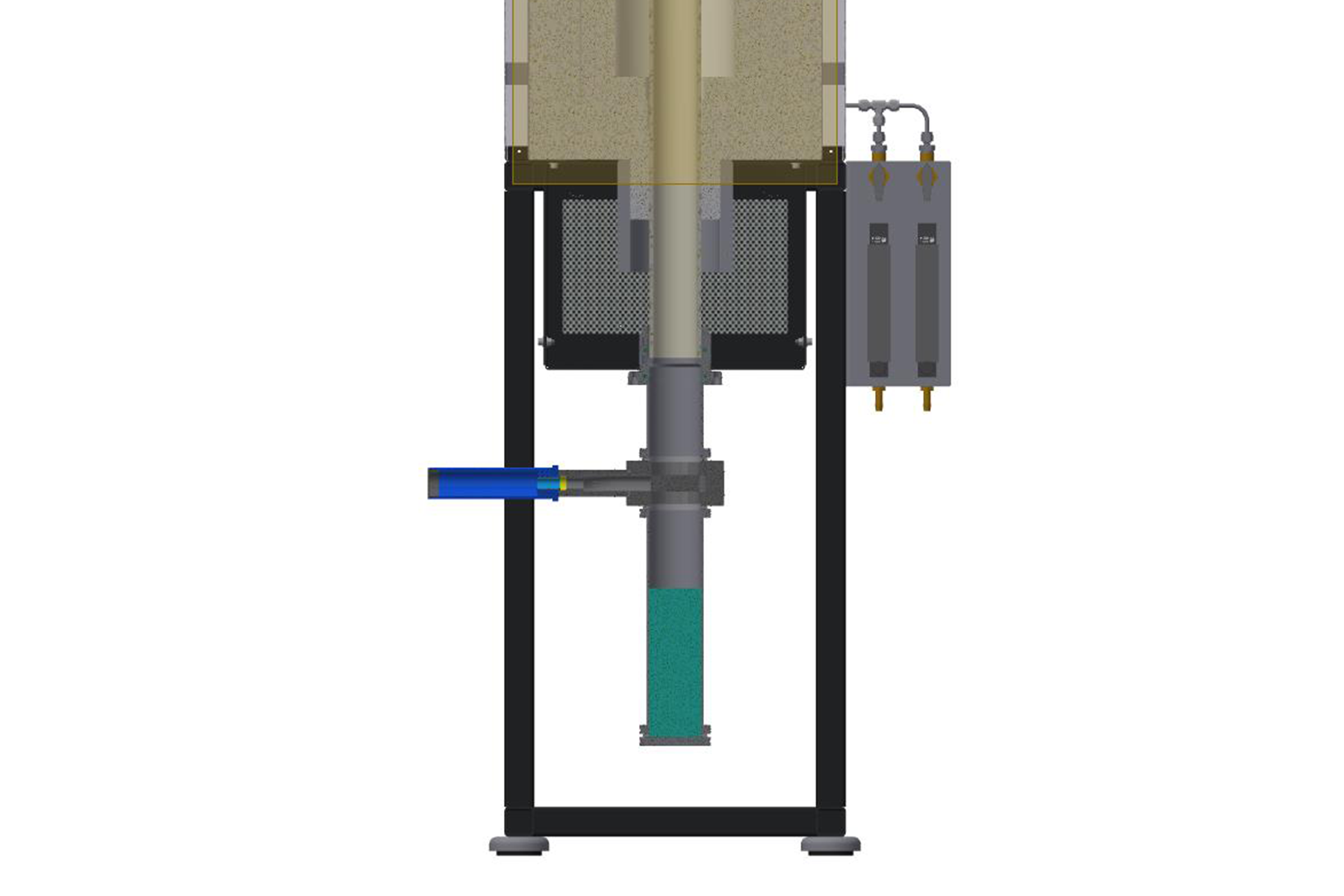

IQ-L (Liquid) – Vértikális hűtőrendszer

Az IQ-L egy függőlegesen kialakított rendszer, amelyben a mintát egy Hirtelen hűtés merítve hűtik le.

Áttekintés Lehetséges konfigurációk

Max. hőmérséklet: 1300 °C, 1600 °C, 1700 °C, 1800 °C

Kemence átmérője: 50, 60, 70, 80 mm

Fűtött hossz(ak): 250, 500, 750 mm

Fűtött zónák száma: 1 {LL::wort.or}}  3 zones

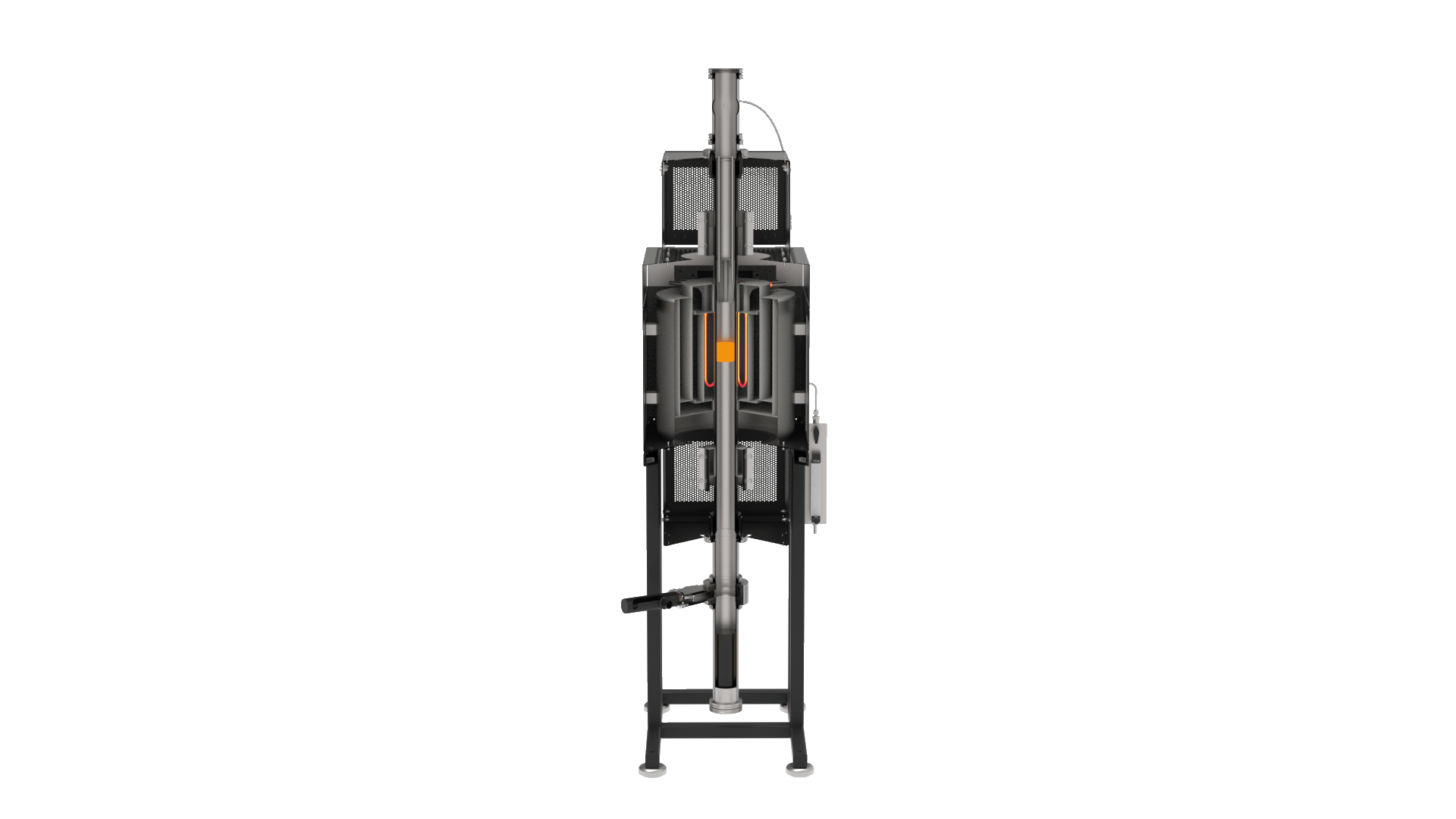

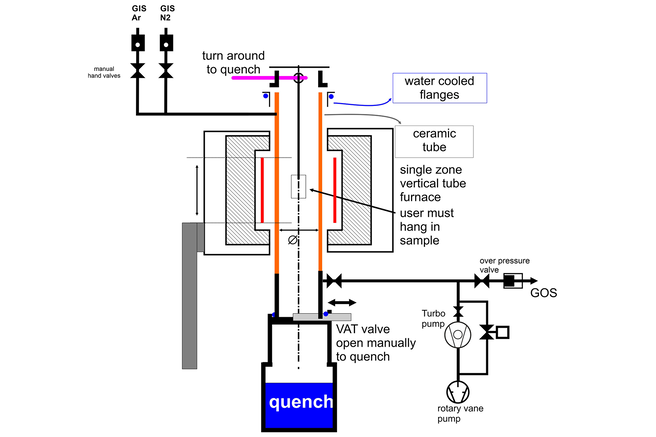

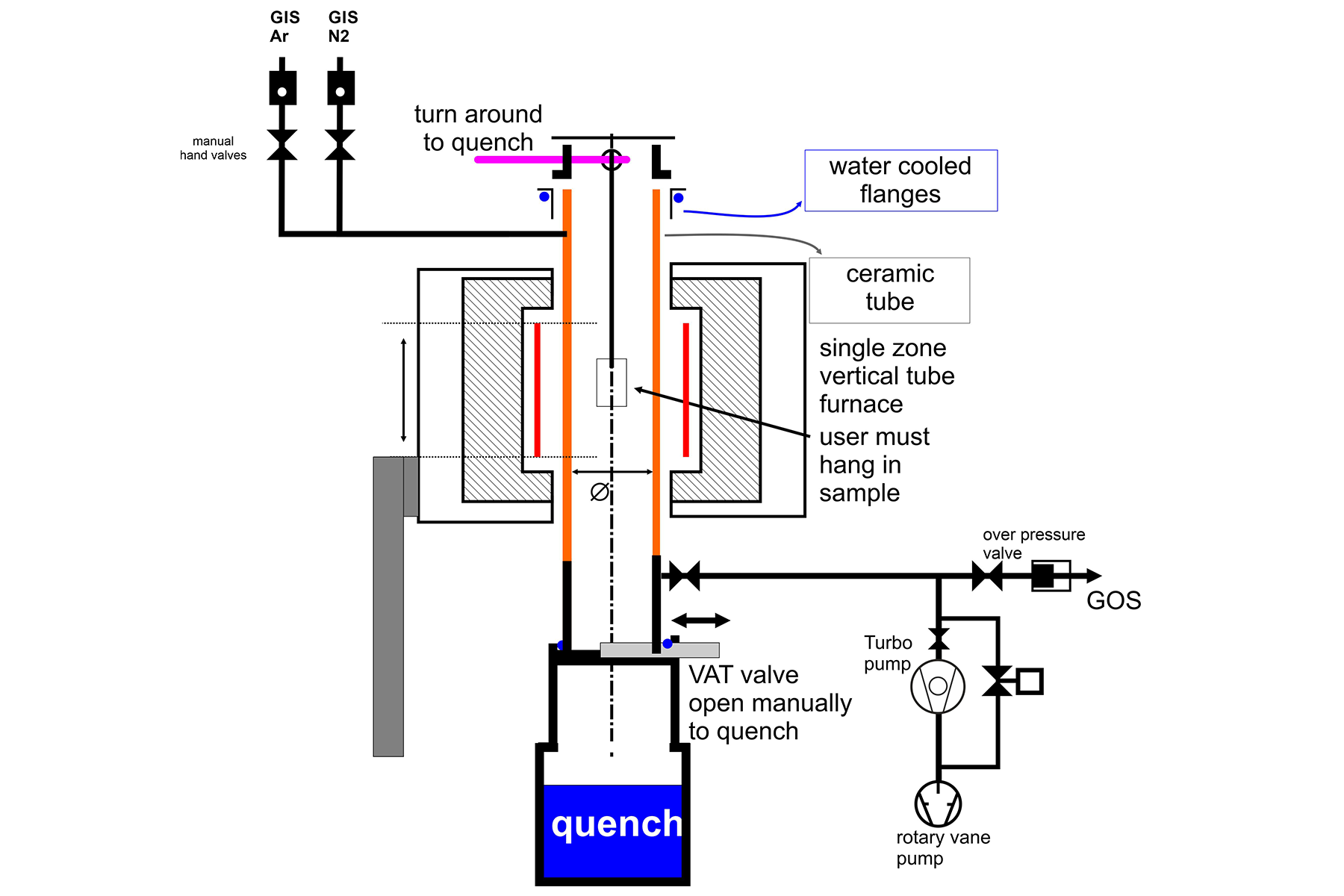

MŰKÖDÉSI ELVE

1. Pozicionálás és melegítés

A mintát egy horgonyhoz csatlakoztatott drót segítségével középre helyezik a kerámia munkatubán belül. Ezen az elején tartásban a hőkezelési folyamat egy meghatározott atmoszférában kezdődik.

2. A fűtési és a hirtelen hűtési zónák elválasztása

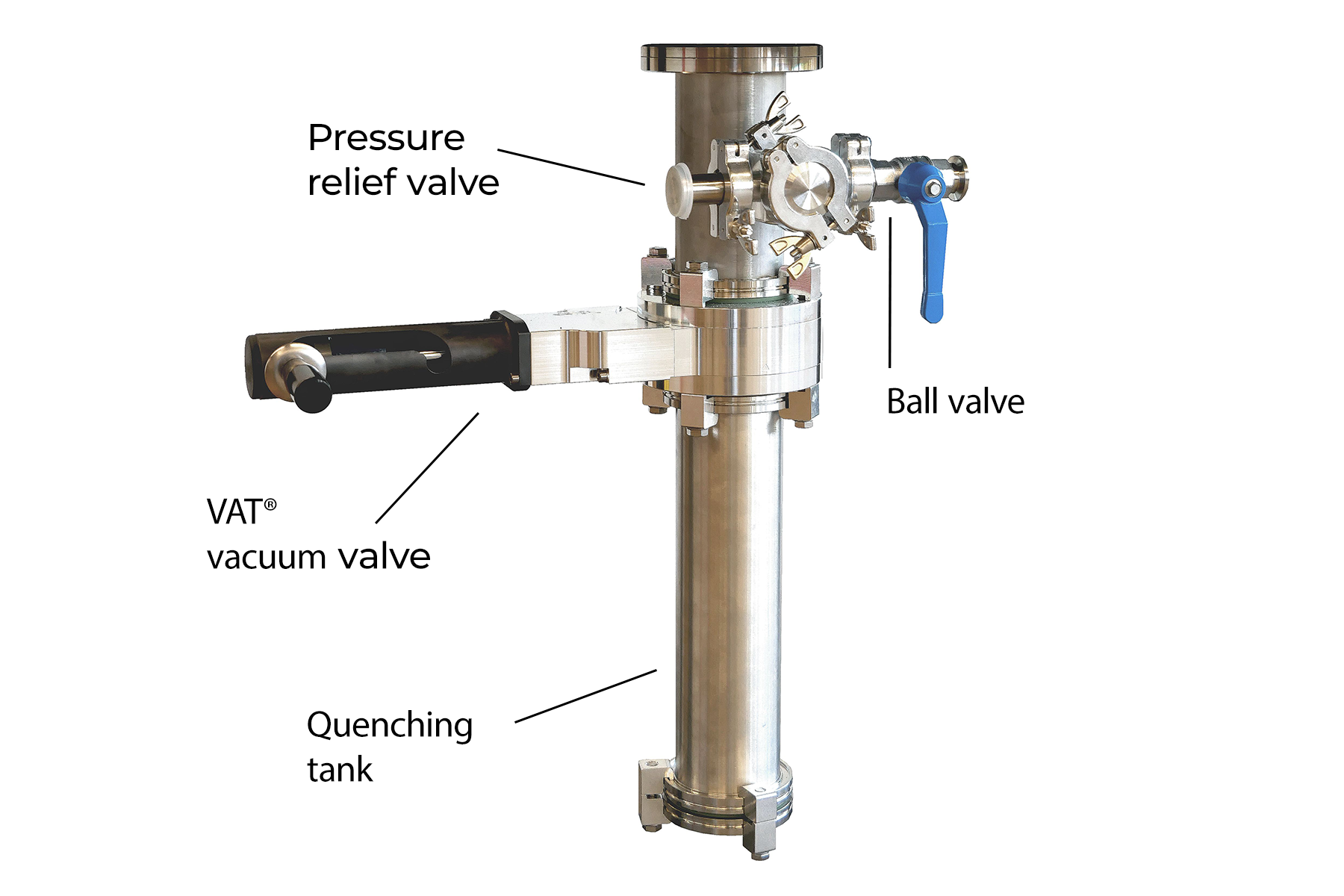

A hűtőtartály a fűtőzóna alatt található, és egy kézzel működtethető szeleppel van elválasztva tőle.

3. A hirtelen hűtési mechanizmus aktiválása

Miután a hőkezelés befejeződött, a szelepet megnyitják, hogy hozzáférést biztosítsanak a hirtelen hűtési zónához. A felfüggesztőhálót egy szemcső segítségével egy horgonyhoz csatlakoztatta. A horgony egy forgó mechanizmushoz van csatlakoztatva. A horgony kézi 180°-os forgatása felszabadítja a szemcsőt, lehetővé téve a minta és a felfüggesztőhálók a hirtelen hűtési zónába való leesését.

4. Hirtelen hűtés a hűtőtartályban

A mintát közvetlenül a hirtelen hűtési zónába helyezik, ahol egy meghatározott, ügyfélnek specifikus közegben gyorsan hűtik.



Lehetséges Hirtelen hűtés

  • Víz - nagyon magas lehűtéssűrűség
  • Olaj - közepes lehűlési sebesség
  • Gáz - viszonylag lassú lehűlési sebesség

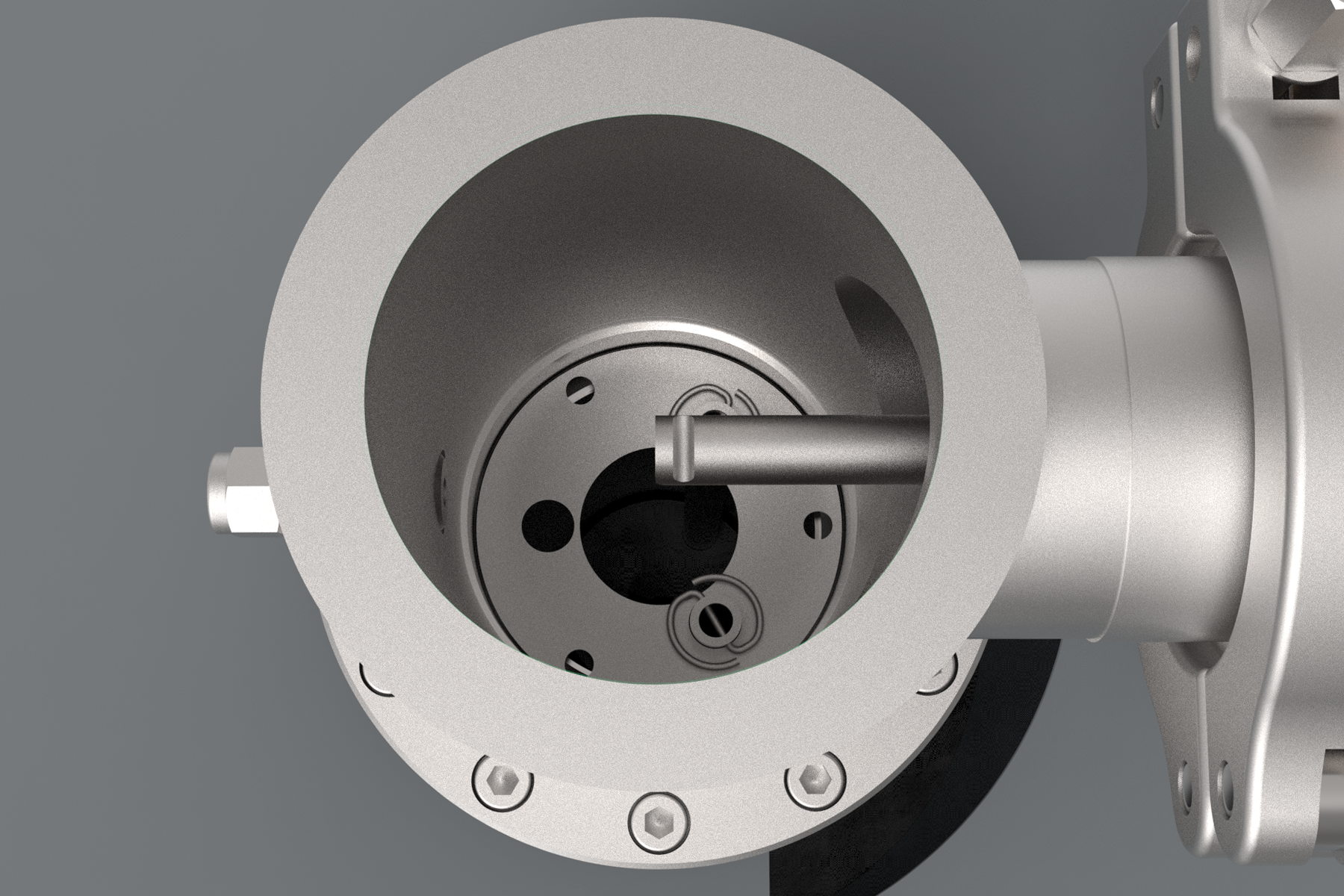

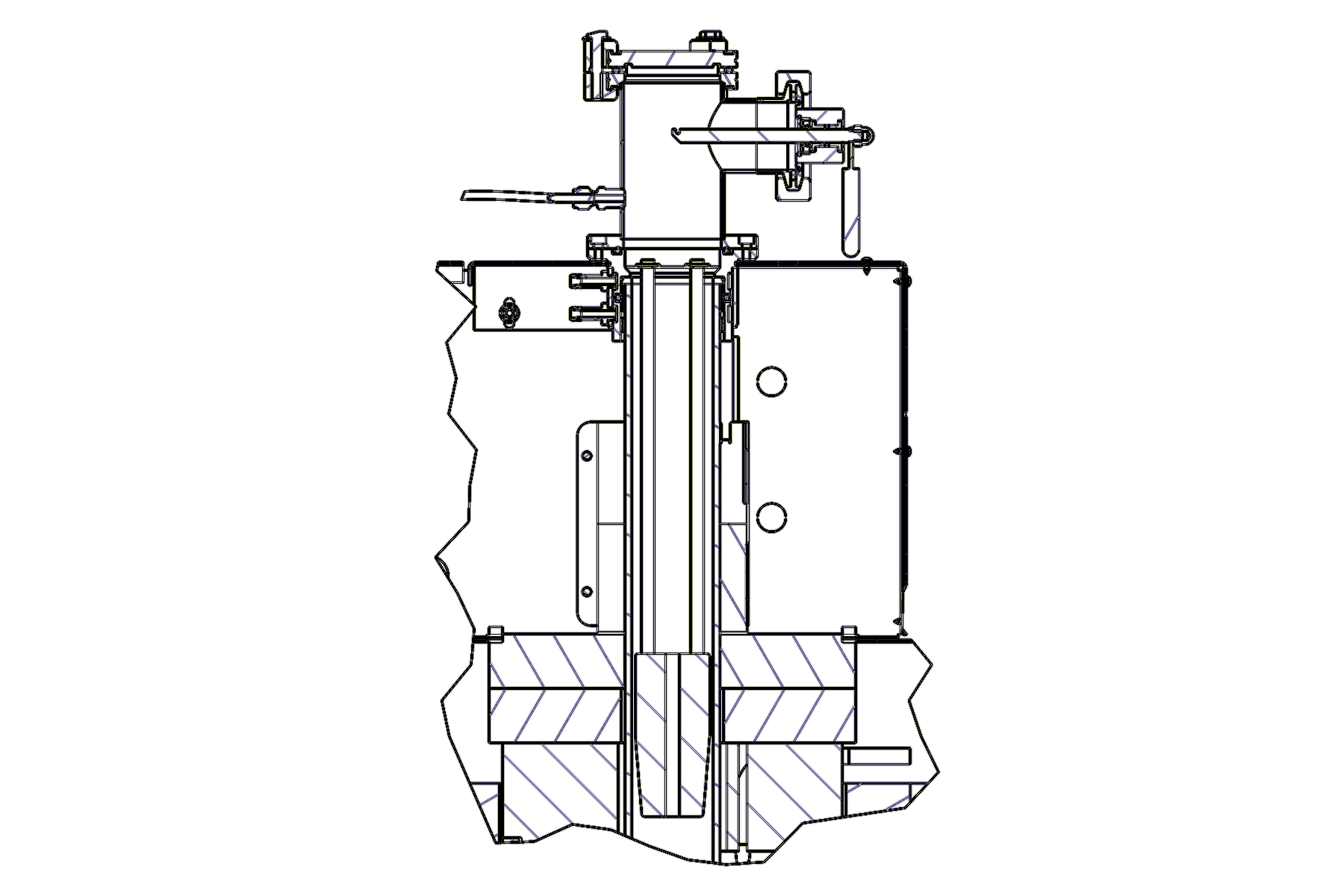

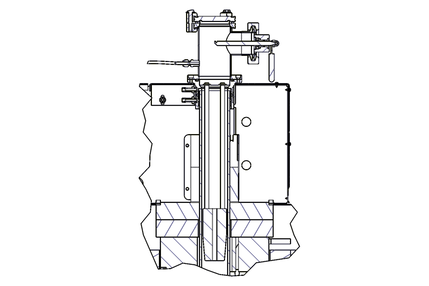

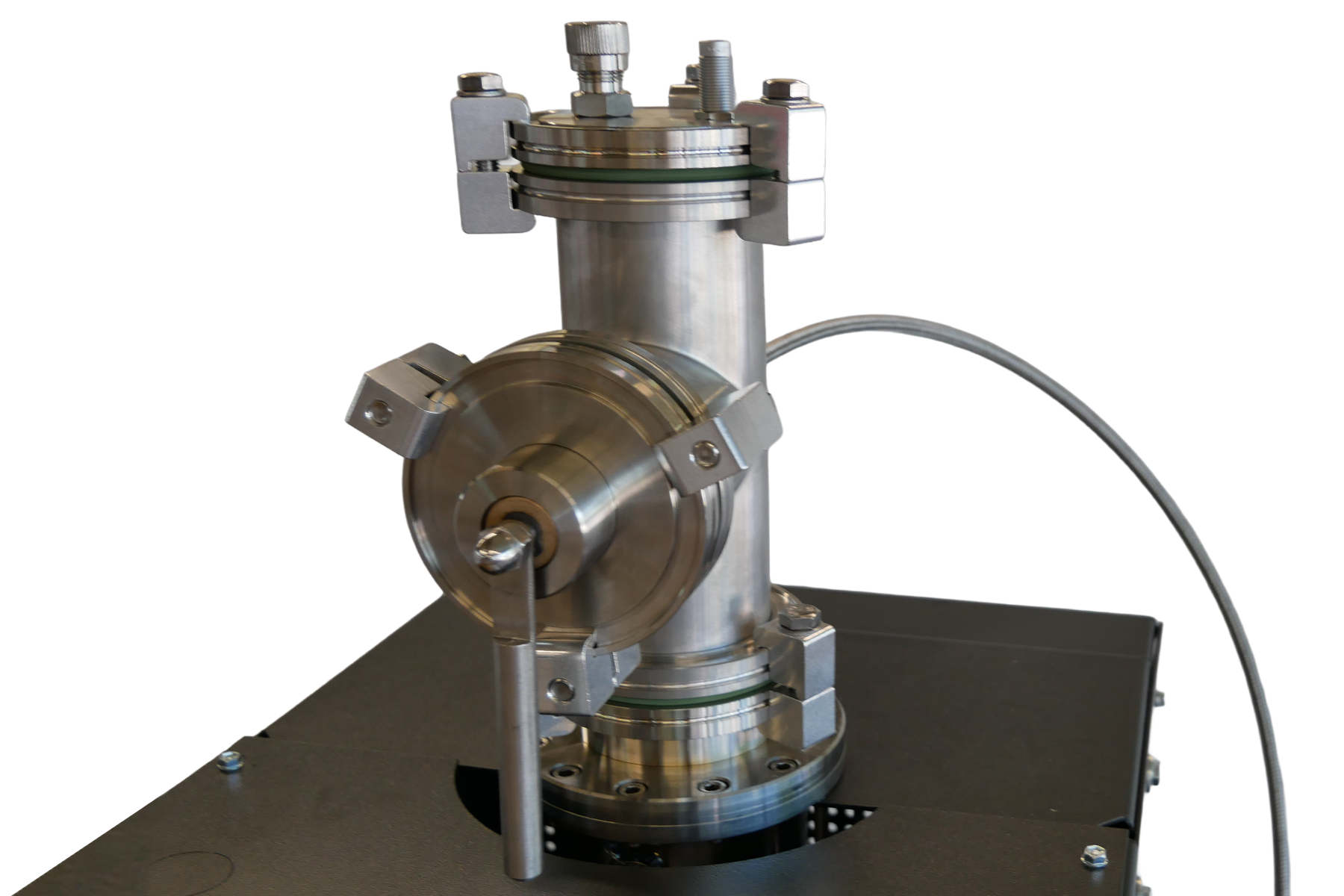

Hirtelen hűtéshez való horgony kialakítása és mechanizmusa

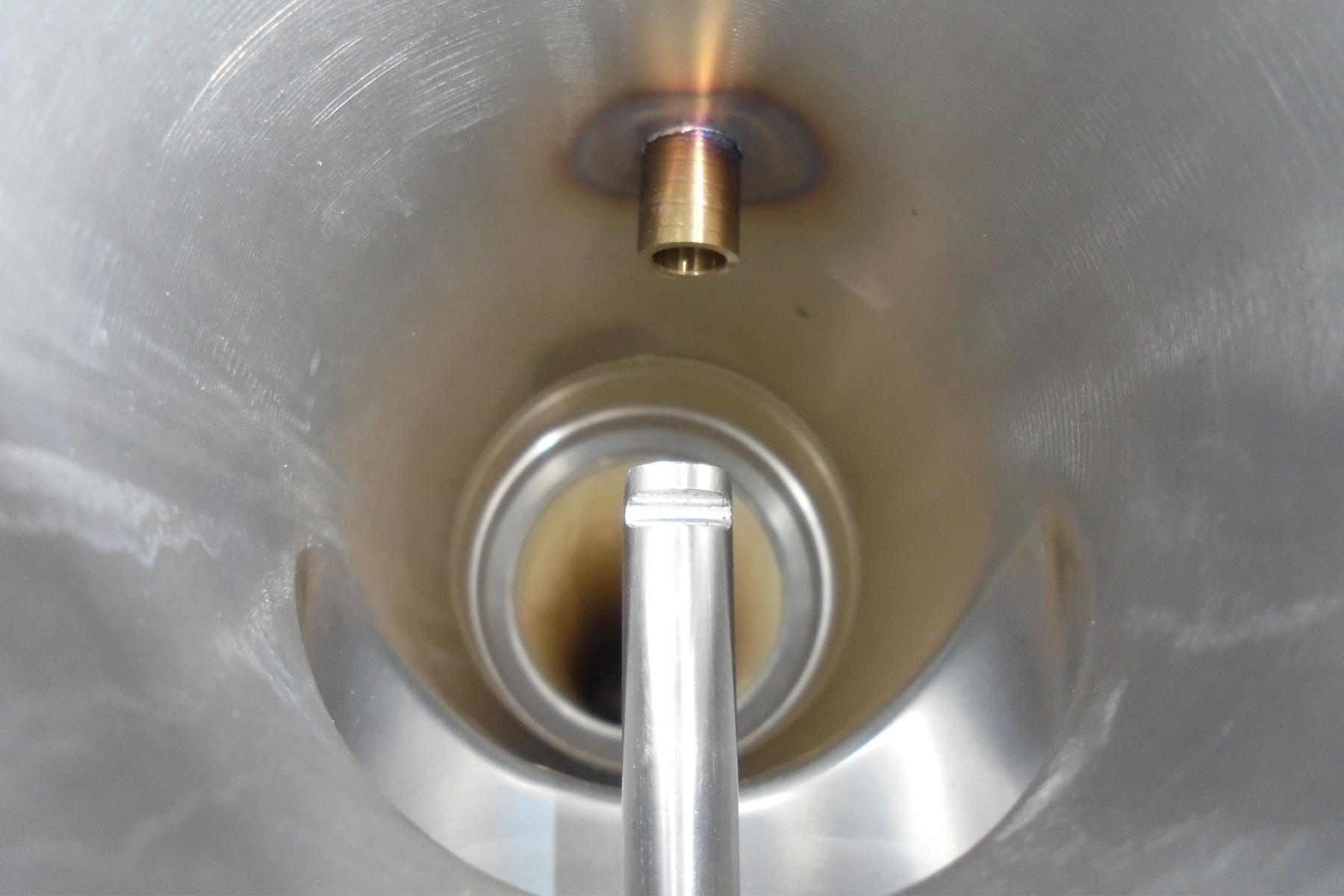

Húsvíz- és gázbejárat a kazán bejáratával alul

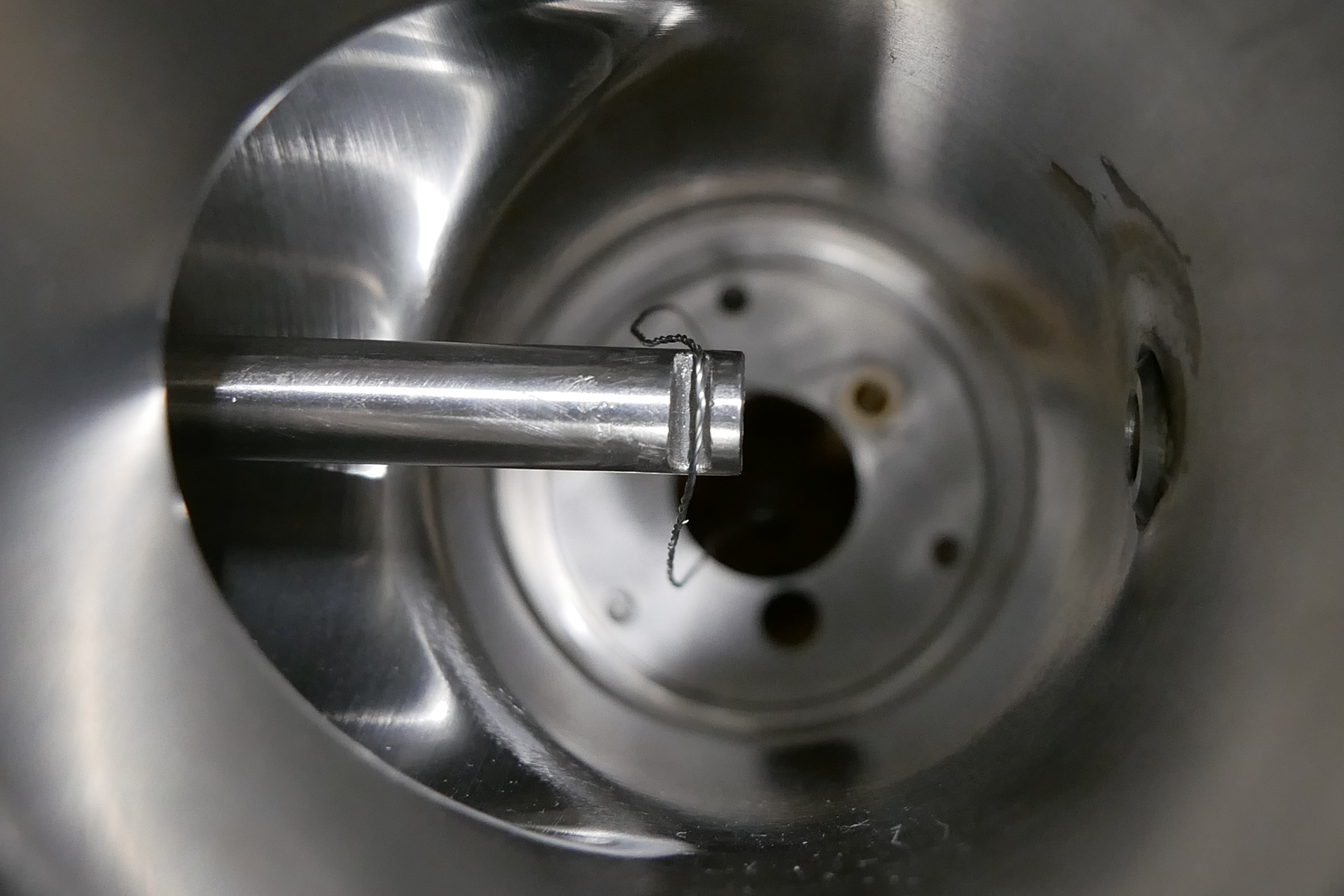

Manuális mintaválasztási mechanizmus

A mintát a sütő melegített zónájának közepére helyezik, és egy kioldó mechanizmushoz csatolt dróttól függesztik. A kioldó horgony kézi forgatásaival az üzemeltető elindítja a leesést, lehetővé téve a mintának gyorsan leesését a felsőben lévő Hirtelen hűtés.

FŐBB ELŐNYÖK

  • Inertgáz alapú kontrollált atmoszféra, vízlemezelt rozsdamentes acél csatlakozókkal együtt
  • Egyszerű kézi működtetés
  • Automatikus hőmérsékletszabályozás

IQ-L (Liquid) Műszaki adatok

Elv Folyadék: függőleges sütő,
a minta kézzel kerül
a hűtőanyagba
Hirtelen hűtési atmoszféra / közeg Inert gáz, vákuum
(csak Hirtelen hűtés olaj vagy víz nélkül),
Hirtelen hűtés:
víz, olaj, gáz
Működés / automatizálás Kézikönyv
Tmax atmoszfériai nyomás [°C] 1350, 1600, 1700, 1800
Tmax szívó [°C] 1450
Hőmérséklet egyenletessége $\Delta T$ ± 10 K
Egységes hosszúság 125 – 250 mm
A sütő maximális felmelegedési sebessége 5 K/perc
Hűtési idő példa Másodpercek - Percek
Atmoszféra Vakuum, inaktív gáz (Ar, N₂)
Hasznos térfogat Ø60 mm
250 mm /
500 mm fűtött hossz
Izzítócső anyaga Kerámia
Cső belső átmérője [mm] 60
Melegített hossz [mm] 250 - 500
Fűtési zónák száma 1 - 3
Fűtőelem FeCrAl (APM) or MoSi2
HxWxD [mm] ~2100 × 720 × 700
(fürtözőkből adagoló doboz nélkül);
850 × 550 × 700
Elektromos hálózat 5 - 8 kW
Feszültség 3 × 400 V
Szivattyu opciók Kétlépcsős forgó-karó;
opcionális turbopump
Legmagasabb nyomás 5 × 10⁻² mbar
(tisztán, hideg, száraz, üres)
kétlépcsős forgó lapos szivattyúval,
< 5 × 10⁻⁵ mbar
(tisztán, hideg, üres)
Turbomolekuláris szivattyúval
HMI A vezérlőre függően
Programok 1–10 program,
≤24 szegmens mindegyik
Túlmelegedés elleni védelem Állítható digitális védelem
külön termokoppal és vezérlővel
