High Temperature Split Tube Furnace HTRV-A

Le four tubulaire ouvrant de type HTRV-A peut travailler en position verticale et horizontale jusqu’à 1700°C. L’ouverture centrale du module de chauffe permet un positionnement facile de l'échantillon ou des éléments de réaction. L’ouverture facile du four permet un refroidissement rapide de l’échantillon. L'isolation est constituée de matières fibreuses réparties en légères multi-couches. L'équipement standard des fours comprend également un TC de contrôle qui est installé dans le centre de la zone. Des versions spéciales et une gamme complète d'accessoires complètent nos options disponibles.

Exemples d´applications

recuit, carbonisation, croissance cristalline, déliantage, dégazage, séchage, durcissement, moulage par injection de métal (MIM), pyrolyses, prototypage rapide, frittage, sublimation, synthèse, trempe

Caractéristiques standard

1600°C et 1700 °C température max d’opération
Régulateur programmable EPC3016P1
Protection de surchauffe
Conçu pour utilisation verticale
Accepte des tubes de travail avec des diamètres externes jusqu'à 100 mm pour utilisation avec une atmosphère modifiée
Longueurs chauffées de 120, 250, 500 ou 700 mm
Thermocouple type b de haute qualité
Isolation à faible densité thermique en fibre de céramique
Eléments chauffants en MOSI2 de haute qualité suspendus verticalement
Fourni avec boitier de commande séparé et cable de 3 m, fiche et prise
Communications Ethernet

Options (à préciser à la commande)

Une gamme de régulateurs numériques sophistiqués, multisegments et d'enregistreurs de données avec des options de communication numérique est disponible - plus d'informations sur les régulateurs
Une gamme de tubes de travail supplémentaires est disponible dans une grande variété de matériaux
Bouchons d'isolation & blindages pour éviter les pertes de chaleur & améliorer l'uniformité
Atmosphère modifiée et assemblage sous vide sont disponibles - plus d'informations
Des packs sous vide avec un choix de pompes à palettes rotatives ou turbomoléculaires sont disponibles
Longueurs chauffées plus grandes
L' support pour une utilisation facile
Capteur d'oxygène pour packs sous gaz inerte
Câble de 6 m de long entre le corps du four et le boîtier de commande avec fiche et prise.

Four tubulaire ouvrant jusqu’à 1700°C - HTRV-A Détails techniques

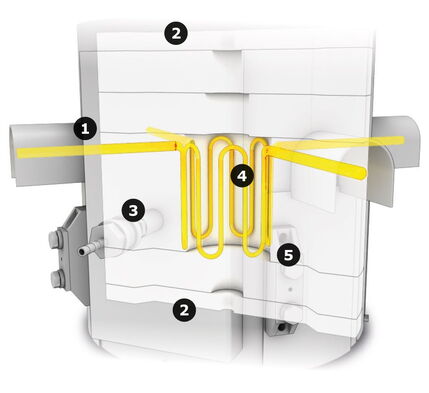

Vue interne d’un four tubulaire ouvrant HTRV-A

Boîtier externe
Extrémité avec isolant en fibre céramique
Enveloppe avec isolant en fibre céramique
Éléments chauffants
Isolation intérieure en fibre céramique

Vue de l'intérieur the HTRV-A split tube furnace

Four tubulaire ouvrant jusqu’à 1700°C - HTRV-A Exemples

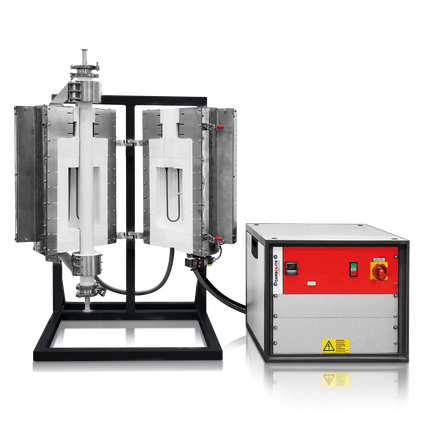

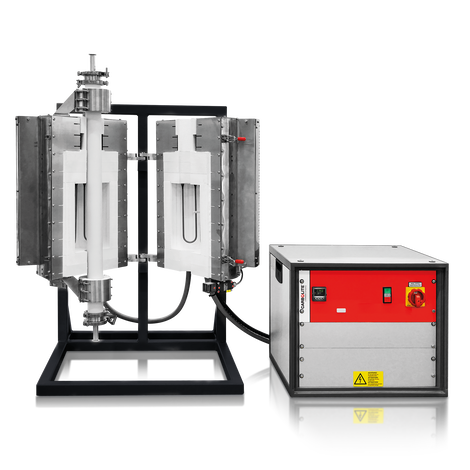

HTRV-A 17/70/250 avec support en option et pack de tubes de travail

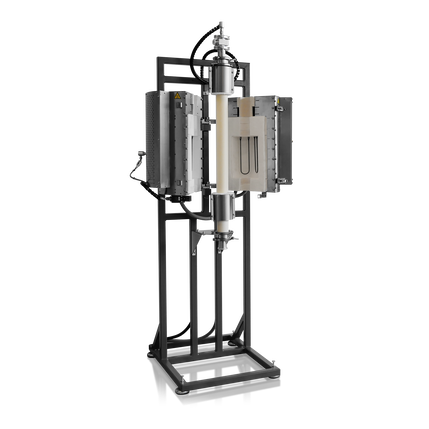

HTRV-A 17/70/250 avec ensemble de gaz inerte

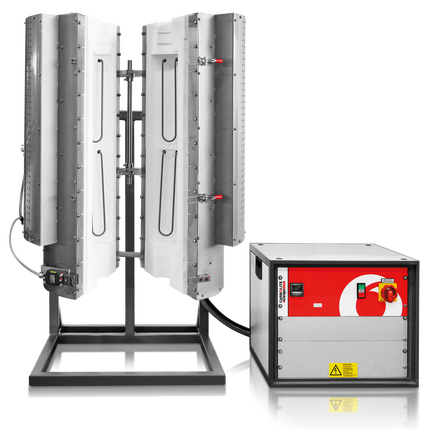

HTRV-A 17/100/700 avec support en ‘L’ en option

Four tubulaire ouvrant jusqu’à 1700°C - HTRV-A Caractéristiques techniques

	Temp max (°C)	Diamètre max externe du tube accessoire (mm)	Longueur chauffée (mm)	Dimensions: Externe H x L x P (mm)	Poids four (kg)	Longueur de tube pour utilisation dans l'air (mm)	Longueur de tube pour utilisation avec une atmosphère modifiée (mm)	Dimensions du module de contrôle H x L x P (mm)	Poids du module de contrôle (kg)	Longueur uniforme ±5°C (mm)	Puissance (W)
HTRV-A __/70/120	1600	70	120	700 x 700 x 890*	65	470	910	850 x 550 x 700	60	50	4800
HTRV-A __/70/250	1600,1700	70	250	800 x 600 x 890*	75	600	1040	850 x 550 x 700	90	125	6000
HTRV-A __/70/500	1600,1700	70	500	1050 x 700 x 890*	120	850	1290	850 x 550 x 700	90	250	8000
HTRV-A __/70/700	1600,1700	70	700	1250 x 800 x 990*	170	1050	1490	850 x 550 x 700	120	-	19000
HTRV-A __/100/500	1600,1700	100	500	1050 x 800 x 990*	140	850	1290	850 x 550 x 700	120	-	13000
HTRV-A __/100/700	1600,1700	100	700	1250 x 800 x 990*	170	1050	1490	850 x 550 x 700	120	-	19000
