動作原理

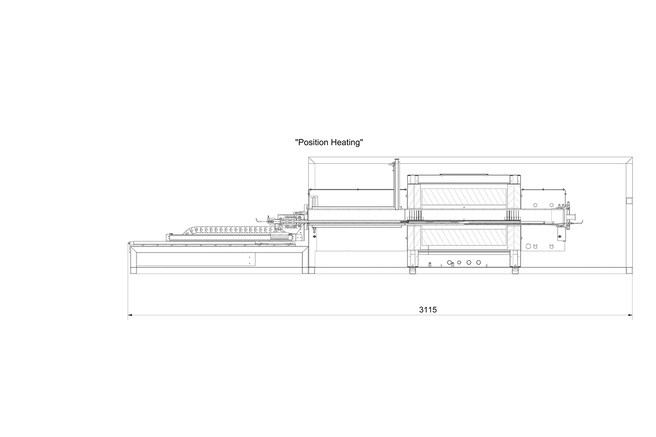

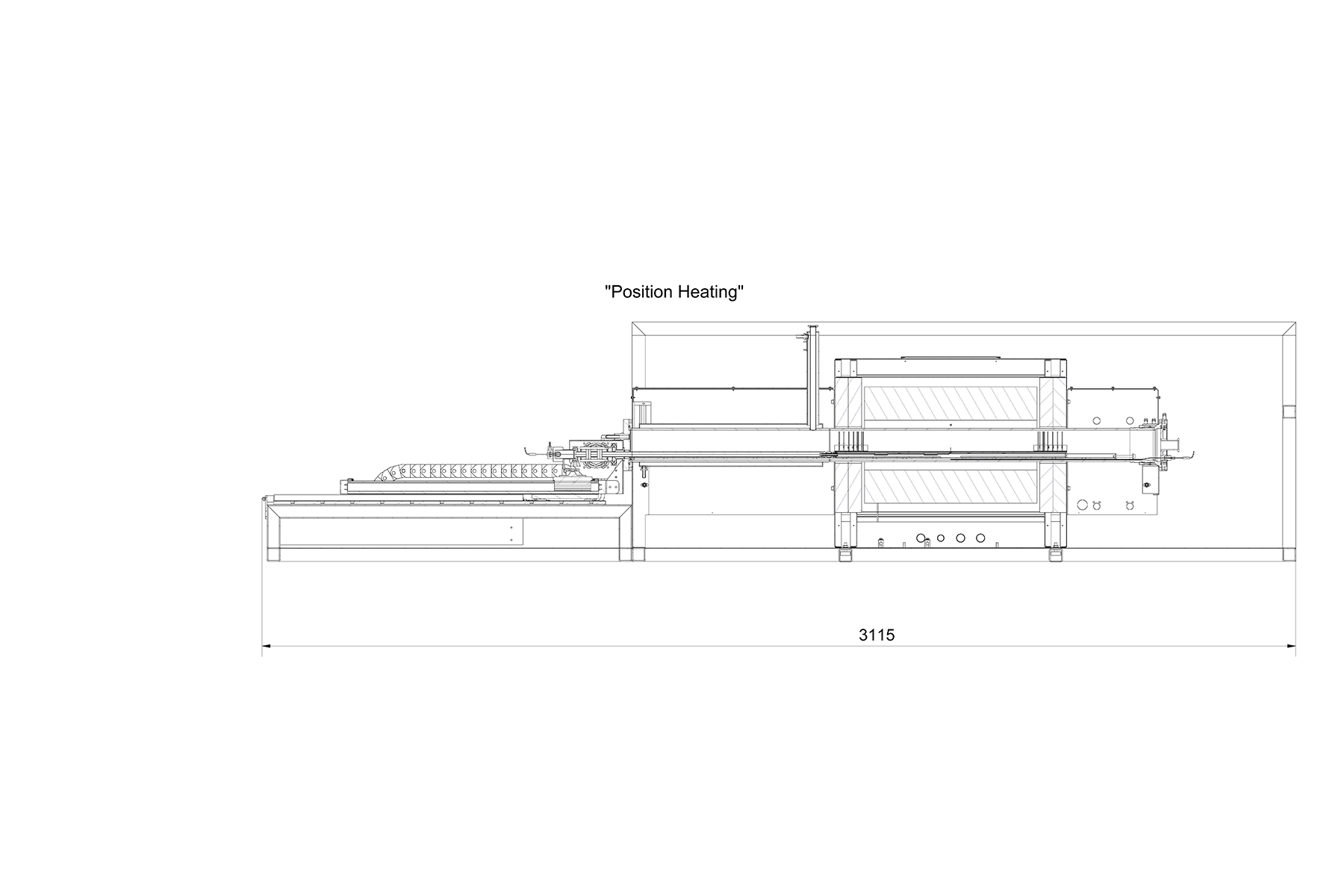

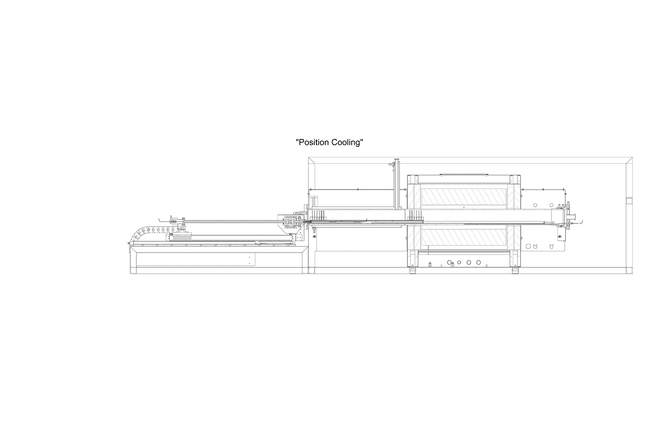

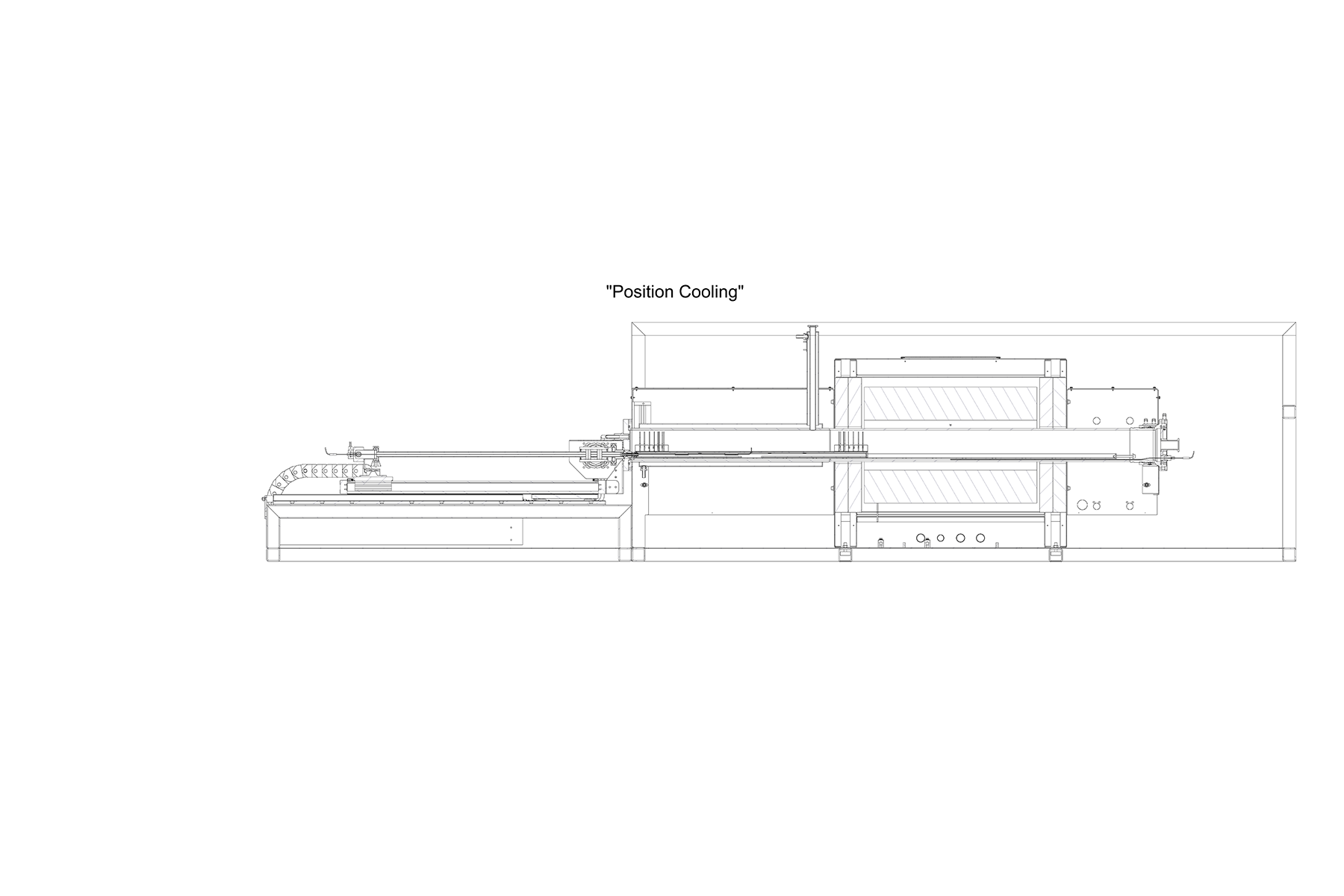

自動移送システムがサンプルを加熱ゾーンと冷却ゾーンの間で正確に移動させます。これにより、部品を取り出すことなく、真空、不活性ガス、反応ガスなどの制御されたプロセス雰囲気を連続的に維持しながら、プロセス温度からクエンチング段階への極めて迅速な移行が可能になります。これにより、プロセスの信頼性と部品の品質が大幅に向上します。
可能なサンプルホルダー材料には以下が含まれます。
- グラファイト インコネル
- APM
主な利点
- 複数のプロセスステップを単一のシステムに統合する
- 高速クエンチングサイクル 自動化による高い再現性 反応性ガスを含む様々なプロセスガス雰囲気に対応
- 両ゾーンで制御されたプロセス雰囲気の維持
処理シーケンス
-
プロセスチャンバー炉の退避とそれに続くパージ
- 制御された温度ランプによる加熱
IQ-S(スレッジ) 製品仕様
| 原理 | スレッジ:サンプルを高温/低温ゾーン間で移動させる。 |
|---|---|
| クエンチング雰囲気/媒体 | 不活性ガス、反応性ガス、真空 |
| 運用/自動化 | 完全自動 |
| Tmax 気圧 [°C] | 1200 |
| Tmax 真空 [°C] | 1200 |
| 温度均一性 $\Delta T$ | ± 5 K |
| 均一な長さ | 350 mm |
| 炉の最大加熱速度 | 10 K/min、予熱された炉内でサンプルを移動させることで高速度での移動が可能 |
| クールダウン時間のサンプル | 分 |
| 雰囲気 | 真空、不活性ガス(Ar、N₂)、反応性ガス |
| Usable space | H50 × W50 × D350 mm |
| 作業管の材質 | APM |
| チューブ内径 [mm] | 90 |
| 加熱長 [mm] | 500 |
| 暖房ゾーンの数 | 1 - 3 |
| ヒーター素子 | FeCrAl (APM) |
| 高さ×幅×奥行き [mm] | ~ 1900 × 4000 × 1400 |
| パワー | 12 kW |
| 電圧 | 3 × 400 V |
| ポンプオプション | 二段式ロータリーベーンポンプ |
| 究極の圧力 | 5 × 10⁻² mbar(クリーン、冷たい、乾燥した、空の) |
| HMI | 19インチタッチスクリーン |
| プログラム | 20プログラム、 各50セグメント以下 |
| 過熱保護 | 独立した熱電対とコントローラーを備えた調整可能なデジタル保護装置 |
