RWFシリーズは、高速昇温が可能なチャンバー炉で、3つのサイズと最高温度1100℃、1200℃の組み合わせを選択出来ます。 優れたヒーターと高性能断熱材の組み合わせで、高速昇温が可能です。
標準仕様
- 常用温度1300℃（最高温度1400℃）、常用温度1400℃（最高温度1500℃）、常用温度1500℃（最高温度1600℃）
- Programmable EPC3016P1 controller
- 炉内容積： 3L, 8L, 15L, 35L
- パラレルアクションドアにより高温になったドアの内側がユーザーに向くことはありません
- ソフトクローズドア（3・8Ｌモデルのみ）
- シリコンカーバイド発熱体は高温の稼働に耐え、寿命が長く、断続的な運転のストレスにも耐えます。
- 炉床の材質は、RHF 3、8 Lモデルでは硬質アルミナ製、RHF 15、35 Lモデルではシリコンカーバイド製です。
- 高いエネルギー効率を実現する低熱伝導断熱材
オプション （注文時に御指定ください）
- 洗練されたデジタル・コントローラー、マルチセグメント・プログラマー、デジタル通信オプション付きデータ・ロガーなど、幅広いラインナップを取り揃えています - コントローラーに関する詳細情報
- 独立型過熱防止機能（大事な試料をダメージから保護します。無人オペレーション時に便利）
- 発熱体保護タイル
RHF - シリコンカーバイドヒーター式高温チャンバー炉 技術詳細
SiC保護タイルを使用したRHFチャンバー
1. ワーキングチャンバー
2. ヒーターエレメント
3. SiC保護タイル
4. 断熱材
RHF - シリコンカーバイドヒーター式高温チャンバー炉 例
RHF 16/8
RHF 16/8
RHF - シリコンカーバイドヒーター式高温チャンバー炉 製品仕様
| 最高温度（℃） | 昇温時間 (分) | 寸法: 炉内 H x W x D (mm) | 寸法: 外側 H x W x D (mm) H (ドア開放時) | 構成 | 炉内容積 (L) | 最大電力 (W) | 保持電力 (W) | 熱電対タイプ | 重量 (kg) | 電源は、次の選択が可能です。 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| RHF 14/3 | 1400 | 33 | 120 x 120 x 205 | 670 x 435 x 608 (915) | 卓上型 | 3 | 4500 | 1900 | R | 42 | Single phase 200-240V 30A, 380-415V 2 phase 15A |
| RHF 14/8 | 1400 | 22 | 170 x 170 x 270 | 715 x 505 x 680 (1000) | 卓上型 | 8 | 8000 | 3200 | R | 64 | Single phase 200-240V 50A, 380-415V 2 phase + N 25A |
| RHF 14/15 | 1400 | 35 | 220 x 220 x 310 | 810 x 690 x 780 (1105) | 卓上型 | 15 | 10000 | 2900 | R | 125 | 380-415V 3 phase + N 22A, 200-220V 3 phase delta 38A |
| RHF 14/35 | 1400 | 38 | 250 x 300 x 465 | 885 x 780 x 945 (1245) | 卓上型 | 35 | 16000 | 6000 | R | 179 | 380-415 3 phase + N 35A, 200-220V 3 phase delta 60A, 440-480V 3 phase no N 35A |
| RHF 15/3 | 1500 | 45 | 120 x 120 x 205 | 670 x 435 x 608 (1000) | 卓上型 | 3 | 4500 | 2000 | R | 46 | 単相220-240V＋36A, 2相380-415V + N18A |
| RHF 15/8 | 1500 | 40 | 170 x 170 x 270 | 715 x 505 x 680 (1000) | 卓上型 | 8 | 8000 | 3500 | R | 61 | 200-220 3 phase delta 30A, 200-208V 3 phase + delta 38A, 380-415V 3 phase delta 17.5A |
| RHF 15/15 | 1500 | 46 | 220 x 220 x 310 | 810 x 690 x 780 (1105) | 卓上型 | 15 | 10000 | 3000 | R | 125 | 380-415V 3 phase + N 25A, 230-240V 3 phase delta 43A, |
| RHF 15/35 | 1500 | 46 | 250 x 300 x 465 | 885 x 780 x 945 (1245) | 卓上型 | 35 | 16000 | 6200 | R | 178 | 380 - 415 3 phase + N 35A, 440-480V 3 phase no N 60A, 380-415V 3 phase no N 35A, 440-480 3 phase + N 35A |
| RHF 16/3 | 1600 | 42 | 120 x 120 x 205 | 655 x 435 x 610 (905) | 卓上型 | 3 | 4500 | 2300 | R | 42 | 単相200-240V＋36A, 2相380-415V+ N18A, 3相200-240V＋δ30A |
| RHF 16/8 | 1600 | 35 | 170 x 170 x 270 | 705 x 505 x 675 (990) | 卓上型 | 8 | 8000 | 4000 | R | 61 | 380-415V 3 phase + N 18A, 220-240V 3 phase delta 29A, 200-208V 3 phase delta 34A, 380-415V 3 phase no N 18A, 440-480V 3 phase no N 18A |
| RHF 16/15 | 1600 | 58 | 220 x 220 x 310 | 810 x 690 x 780 (1105) | 卓上型 | 15 | 10000 | 3500 | R | 140 | 380-415V 3 phase + N 25A, 200-240V 3 phase delta 42A, 440-480V 3 phase + N 25A |

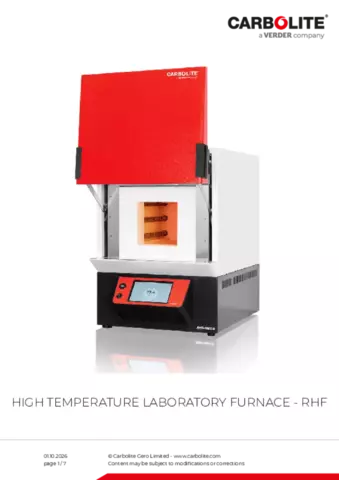

RHF - シリコンカーバイドヒーター式高温チャンバー炉 資料ダウンロード
