BV-HTRV jest specjalnym piecem do hodowli kryształów zgodnie z metodą Bridgmana. Metoda Bridgmana wykorzystuje wstępnie zsyntetyzowany materiał, który porusza się powoli przez gradient temperatury. Stopiony materiał porusza się przez malejący gradient temperatury i tworzy pojedynczy kryształ. BV-HTRV to piec rurowy, który jest zamontowany na urządzeniu zaprojektowanym specjalnie dla metody Bridgmana. Standardowo HTRV 70-250 lub HTRV 100-250 są stosowane jako piec rurowy zamontowany na urządzeniu ciągnącym. Zasadniczo każdy piec rurowy można zamontować na urządzeniu ciągnącym. Najpopularniejsze są dwa modele, HTRV 70-250 i HTRV 100-250. Krótka długość podgrzewana jest zaletą, ponieważ tworzy idealny gradient dla metody Bridgmana. Temperatura spada w kierunku dna pieca. Urządzenie ciągnące przesuwa próbkę z regulowaną prędkością w kierunku niższej temperatury. Obok próbki znajduje się termopara w celu dokładnego odczytu temperatury próbki. Zarówno termopara próbki, jak i sondy są przymocowane do dolnego urządzenia ciągnącego. Ruch próbki może być szybki w celu załadunku i rozładunku lub ze zdefiniowaną przez użytkownika prędkością wzrostu kryształów. Ceramiczna rura otacza termoparę sondy i próbkę. Na obu końcach rury połączony jest kołnierz chłodzony wodą. W górnej części systemu rura i kołnierz są nieruchome. Mieszek łączy rurę z urządzeniem ciągnącym u dołu pieca. Mieszek wydłuża się podczas ruchu próbki w dół. Działanie urządzenia można osiągnąć w warunkach próżni. U góry rura jest podłączona do pompy próżniowej. Zawór w kierunku linii próżniowej jest otwierany i zamykany ręcznie. Poziom próżni jest kontrolowany za pomocą miernika piezoelektrycznego. Ręcznie obsługiwany rotametr pozwala na usuwanie gazu obojętnego. Aby zmniejszyć wartość tlenu przed procesem wzrostu kryształów, kilkakrotnie przeprowadza się ewakuację i zalewanie gazem obojętnym. Możliwe jest podłączenie komputera do systemu w celu zarejestrowania wszystkich istotnych danych procesu, tj. mi. pozycja próbki i temperatura termopary sondy. Aby załadować i rozładować próbkę, zaciski należy otworzyć. Dzięki opcji szybkiego przemieszczania próbka jest łatwo dostępna. Urządzenie ciągnące, które umożliwia wzrost kryształów typu Bridgmana, można połączyć ze wszystkimi jedno- i wielostrefowymi piecami rurowymi.
Proces hodowli kryształów metodą Bridgmana-Stockbargera.
Zalety
- Metoda Bridgmana - Wzrost kryształów
- W próżni do 1450 °C
- W atmosferze obojętnej do 1800 °C
- Precyzyjnie zdefiniowana i kontrolowana prędkość wyciągania
- Obsługa ręczna
- Opcja zapisu danych
Opcje
Depending on the requirements, several options are available for both software and hardware configurations.
- Over-temperature protection with Eurotherm controller
- Rotary vane pump
- Pompa wysokiej próżni
- Chiller, if no cooling water is available
- Additional gas inlet with valve and rotameter
- Probe thermocouple, located next to the sample
Oprogramowanie
Manual furnaces are operated by Eurotherm controllers in combination with a KP 300 Panel. Valves and pumps are operated by simple push buttons on the panel. For data logging purposes, iTools software and PC connectivity are available.
- Eurotherm 3508: 10 different storable programs with 500 different segments
- Eurotherm 3508: 50 different storable programs with 500 different segments
- RS 232/485
- iTools OPTION
- Over-temperature protection option (recommended for continuous and unattended use)
- Remote control
Standardowy piec do hodowli kryształów metodą Brigmana do 1800°C
Piec do hodowli kryształów według metody Bridgmana - BV-HTRV Przykładowe Aplikacje
BV-HTRV-250/18: Piec do hodowli kryształów wg. Bridgmana z 250mm strefą grzania do 1800°C; doposażony w pompę próżniową
Piec do hodowli kryształów wg. Bridgmana, do 2200°C z wanną InGa
Piec do hodowli kryształów wg. Brigdmana, do 2200°C z wysoką próżnią (projekt na życzenie)
Standardowy piec do hodowli kryształów metodą Brigmana do 1800°C
Piec do hodowli kryształów wg. Bridgmana, do 1600°C, ze zmiennym kątem (na specjalne zamówienie)
Piec do hodowli kryształów według metody Bridgmana - BV-HTRV Dane techniczne
Piec do wzrostu kryształów Bridgman zawiera elementy grzejne wykonane z MoSi2, które są zamontowane w pionowej, wiszącej pozycji i są otoczone płytami formowanymi próżniowo w celu odizolowania ciepła od obudowy. Obudowa jest szczelinowa, aby umożliwić chłodzenie konwekcyjne obudowy. W zależności od temperatury topnienia próbki, maksymalna temperatura jest zaprojektowana do 1600 °C, 1700 °C lub 1800 °C. W urządzeniu ciągnącym zastosowano dwa silniki o różnych przełożeniach. Na przykład, szybkie przesuwanie próbek jest możliwe z prędkością około 10 mm/s, podczas gdy w procesie wzrostu kryształów Bridgman, prędkość ciągnięcia wynosi tylko 0.00001 mm/s (10 nm/s).
Wszystkie rurki łączące dolny kołnierz chłodzony wodą są umieszczone w łańcuchu wleczonym. Termopara kontrolna jest termoparą typu B. Termoelement nadtemperaturowy jest opcjonalny i wysoce zalecany, ponieważ praca bez nadzoru jest prawdopodobna ze względu na długi okres czasu potrzebny do procesu wzrostu kryształów.
Jeśli w procesie wzrostu kryształów Bridgmana wymagane są temperatury powyżej 1800 °C, Carbolite oferuje rozwiązania zaprojektowane na zamówienie. Prosimy o kontakt w celu uzyskania bezpłatnej konsultacji - chętnie pomożemy.
| BV-HTRV 70-250 | BV-HTRV 100-250 | |
|---|---|---|
| Tmax (°C) | 1600, 1700, 1800 | 1600, 1700, 1800 |
| Max. zewnętrzna średnica rury (mm) | 70 | 100 |
| Długość strefy grzejnej (mm) | 250 | 250 |
| Furnace dimensions H x W x D (mm) | 1800 x 950 x 750 | 1800 x 950 x 750 |
| Furnace weight (kg) | 300 | 300 |
| Control module dimensions H x W x D (mm) | 850 x 560 x 600 | 850 x 560 x 600 |
| Control module weight (kg) | 60 | 60 |
| Moc (kW) | 5 | 6.5 |

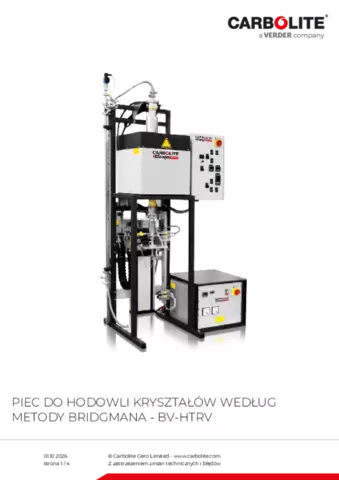

Piec do hodowli kryształów według metody Bridgmana - BV-HTRV Do pobrania
