Специальная печь BV-HTRV для выращивания кристаллов методом Бриджмена. Сущность данного метода состоит в следующем: предварительно синтезированный расплавленный материал медленно движется из зоны высокой температуры в зону низкой температуры, в процессе чего формируется монокристалл. Трубчатые печи BV-HTRV оснащаются подъемным блоком, специально разработанным для данной области применения. Трубчатые печи HTRV 70-250 или HTRV 100-250 оснащаются подъемным блоком в стандартной комплектации. В принципе, подъемным блоком можно оснастить любую трубчатую печь. Наиболее часто используются печи моделей HTRV 70-250 и HTRV 100-250. Одним из достоинств данных печей является малая длина зоны нагрева, позволяющая создать температурный градиент, идеальный для выращивания кристаллов методом Бриджмена. Температура в печи постепенно уменьшается по мере движения сверху вниз. С помощью подъемного блока образец движется с заданной скоростью в зону меньшей температуры. Для точного измерения температуры образца рядом с ним располагается термопара. Образец и термопара размещаются в нижней части подъемного блока. Движение образца может выполняться как максимально быстро (для удобства загрузки/разгрузки), так и с заданной скоростью в процессе выращивания кристаллов. Образец и термопара находятся в керамической рабочей трубке печи, закрытой с обоих концов фланцами с водяным охлаждением. В верхней части печи рабочая трубка и фланец крепятся к раме. В нижней части печи находится сильфон, соединяющий рабочую трубку и подъемный блок. Когда образец опускается, сильфон удлиняется. При необходимости данный процесс можно выполнять даже в вакууме. В последнем случае к верхнему концу рабочей трубки подсоединяется вакуумный насос. Клапан регулировки давления открывается и закрывается вручную. Измерение уровня вакуума выполняет пьезоэлектрический датчик давления. Подача инертного газа выполняется вручную при помощи ротаметра. Перед началом процесса выращивания кристаллов из печи вытесняется кислород в несколько циклов откачивания и подачи инертного газа. Подключив печь к компьютеру, можно заносить все данные процесса в системный журнал, например положение образца и значения температуры, измеряемые термопарой. Для загрузки или выгрузки образца необходимо открыть замки. Функция быстрого перемещения (опция) облегчает доступ к образцу. Подъемный блок для выращивания кристаллов методом Бриджмена можно использовать с различными трубчатыми печами с одной или несколькими зонами нагрева.
Crystal growing process with the Bridgman-Stockbarger method.
Advantages
- Выращивание кристаллов методом Бриджмена
- В среде вакуума при температуре до 1450 °C
- В среде инертного газа при температуре до 1800 °C
- Точное регулирование скорости подъемного блока
- Ручное управление
- Занесение данных в системный журнал (опция)
Опции
Depending on the requirements, several options are available for both software and hardware configurations.
- Over-temperature protection with Eurotherm controller
- Rotary vane pump
- High vacuum pump unit
- Chiller, if no cooling water is available
- Additional gas inlet with valve and rotameter
- Probe thermocouple, located next to the sample
Программное обеспечение
Manual furnaces are operated by Eurotherm controllers in combination with a KP 300 Panel. Valves and pumps are operated by simple push buttons on the panel. For data logging purposes, iTools software and PC connectivity are available.
- Eurotherm 3508: 10 different storable programs with 500 different segments
- Eurotherm 3508: 50 different storable programs with 500 different segments
- RS 232/485
- iTools OPTION
- Over-temperature protection option (recommended for continuous and unattended use)
- Remote control
Стандартная печь для выращивания кристаллов методом Бриджмена с максимальной рабочей температурой 1800°C
BV-HTRV - Печи для выращивания кристаллов методом Бриджмена Примеры применения
BV-HTRV 70-250/18: Печь для выращивания кристаллов методом Бриджмена с длиной зоны нагрева 250 мм и максимальной рабочей температурой 1800°C, оснащенная форвакуумным насосом
Печь для выращивания кристаллов методом Бриджмена с максимальной рабочей температурой 2200°C и InGa-ванной
Печь для выращивания кристаллов методом Бриджмена с максимальной рабочей температурой 2200°C и возможностью работы в высоком вакууме (изготовлена под заказ)
Стандартная печь для выращивания кристаллов методом Бриджмена с максимальной рабочей температурой 1800°C
Печи для выращивания кристаллов методом Бриджмена с максимальной рабочей температурой 1600°C с регулируемым наклоном рабочей камеры (изготовлена на заказ)
BV-HTRV - Печи для выращивания кристаллов методом Бриджмена Характеристики
Трубчатые печи HTRV оснащаются нагревательными элементами из дисилицида молибдена (MoSi2), расположенными в подвесном положении. Вокруг нагревательных элементов расположены вакуумформованные пластины, обеспечивающие теплоизоляцию внутреннего прямоугольного кожуха печи. Этот кожух имеет отверстия для конвекционного охлаждения печи наружным воздухом. В зависимости от температуры плавления образца, максимальная рабочая температура печи может составлять 1600, 1700 или 1800 °C. Подъемный блок приводится в действие двумя двигателями с различным передаточным отношением. Так, быстрое перемещение блока выполняется со скоростью около 10 мм/с, а в процессе выращивания кристаллов - всего 0,00001 мм/с (10 нм/с). Все соединительные шланги нижнего фланца с водяным охлаждением размещаются в гибком кожухе. Для измерения температуры используется термопара типа В. По запросу может быть установлена термопара защиты от перегрева. Данная опция особенно рекомендуется, поскольку выращивание кристаллов, как правило, выполняется в течение длительного времени, а управление работой печи выполняется автоматически. Для выращивания кристаллов методом Бриджмена при температуре выше 1800 °C компания Carbolite предлагает специальное оборудование. Подробную информацию Вы можете получить у наших специалистов.
| BV-HTRV 70-250 | BV-HTRV 100-250 | |
|---|---|---|
| Tмакс (°C) | 1600, 1700, 1800 | 1600, 1700, 1800 |
| Макс. внешний диаметр дополнительной трубки (мм) | 70 | 100 |
| Длина зоны нагрева (мм) | 250 | 250 |
| Габаритные размеры печи В x Ш x Г (мм) | 1800 x 950 x 750 | 1800 x 950 x 750 |
| Вес печи (кг) | 300 | 300 |
| Размеры блока управления ВxШxГ (мм) | 850 x 560 x 600 | 850 x 560 x 600 |
| Вес блока управления (кг) | 60 | 60 |
| Потребляемая мощность (кВт) | 5 | 6.5 |

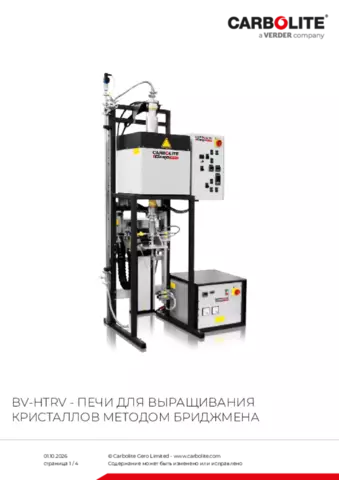

BV-HTRV - Печи для выращивания кристаллов методом Бриджмена Скачать
