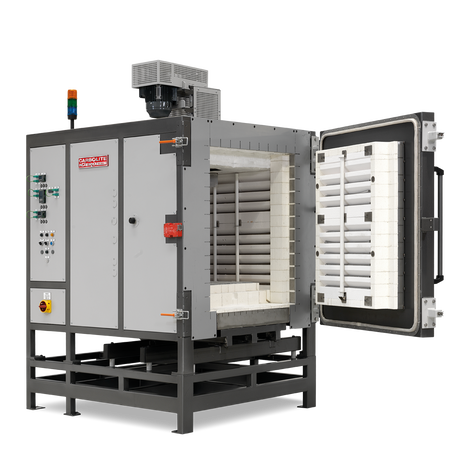

A construção robusta do forno de câmara grande SBCF o torna ideal para aplicações como o tratamento térmico de aços e ligas, sinterização de cerâmica e tratamento térmico aeroespacial.
O forno de câmara SBCF é um forno em escala industrial baseado em um princípio de design modular que pode ser adaptado a várias aplicações. A câmara do forno tem formato cúbico e está disponível em três tamanhos.
A câmara aquecida tem uma porta lateral com dobradiças e uma lareira fixa. Como opção, a zona de aquecimento pode ser instalada em um bogie para que possa ser retirada do forno em um sistema de trilhos. Esta técnica de projeto de soleira também permite que o forno seja facilmente adaptado a um arranjo de elevador vertical para fornecer uma lareira de elevador, caso em que a porta se tornaria um lado fixo da câmara.
Aquecimento sob a soleira e elementos de arame em espiral de radiação livre em quatro lados. Este projeto oferece a opção de controle de temperatura de zona única e de 3 zonas e para aplicações que exigem a melhor uniformidade possível, como AMS 2750F (isso pode ser combinado com um ventilador de circulação de ar opcional).
A construção usa materiais de isolamento de baixa massa térmica para maximizar a eficiência de funcionamento, enquanto usa materiais refratários robustos onde a resistência física é necessária, como a área de carregamento da lareira. Ladrilhos de carboneto de silício (SiC) são colocados na lareira para fornecer uma superfície resistente ao desgaste.
Características padrão
- Temperatura operacional máxima de 1100°C
- Controle de 3 zonas com programador EPC3008P1 e 2 x EPC3016 com retransmissão de ajuste.
- Proteção contra superaquecimento
- O forno pode atender aos requisitos de AMS2750F
- Aquecimento sob a zona de aquecimento e elementos de arame em espiral de radiação livre nos quatro lados
- Excelente uniformidade e controle de temperatura
- A construção robusta garante temperatura segura da caixa externa
- A construção de revestimento duplo garante temperatura segura da caixa externa
- Zona de aquecimento de carboneto de silício resistente ao desgaste
Opções (especifique no momento do pedido)
- Porta bloqueada por temperatura
- Câmara móvel Bogie
- Ventilador de circulação de ar vertical
- Disponível com várias opções de instrumentação e aquisição de dados

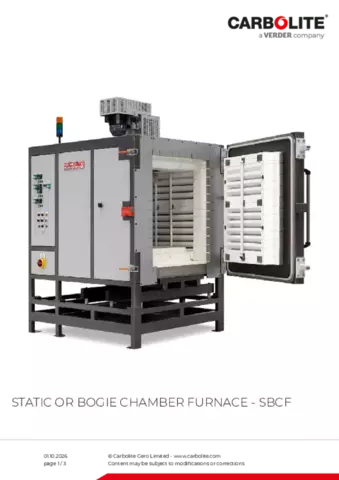

Forno de Câmara Estática ou Bogie - SBCF Dados Técnicos
| Temp. Máx. (°C) | Número de zonas aquecidas | Dimensões: Externo A x L x P (mm) com ventilador | Dimensões: Externo A x L x P (mm) sem ventilador | Volume (litros) | Tamanho da câmara (mm) | Volume uniformidade (mm) | Uniformidade de temp. (°C) | Potência máx. (W) | |
|---|---|---|---|---|---|---|---|---|---|
| SBCF-3/11/500 | 1100 | Três zonas | 2353 x 1710 x 1354 | 2130 x 1710 x 1354 | 512 | 800 x 800 x 800 | 600 x 600 x 600 | ±5 | 54000 |
| SBCF-3/11/1700 | 1100 | Três zonas | 2753 x 2110 x 1754 | 2530 x 2110 x 1754 | 1728 | 1200 x 1200 x 1200 | 1000 x 1000 x 1000 | ±5 | 96000 |
| SBCF-3/11/3300 | 1100 | Três zonas | 3053 x 2410 x 2054 | 2830 x 2410 x 2054 | 3375 | 1500 x 1500 x 1500 | 1300 x 1300 x 1300 | ±5 | 144000 |
