A série de fornos HTCR para sala limpa compreende dezesseis modelos padrão com cinco tamanhos entre 28 e 1000 litros disponíveis com temperaturas máximas de 400 ° C, 500 ° C e 600 ° C. Uma vez processados através do regime de entrada de material padrão do cliente, os fornos HTCR são adequados para operação dentro de um ambiente ISO 14644-1 Classe 6 *. Opcionalmente, fornos HTCR podem ser fornecidos para operação em um ambiente ISO 14644-1 Classe 5 *.
*A Norma Federal 209E Classe 1000 foi substituída em 2001 pela ISO 14644-1 Classe 6 *A Norma Federal 209E Classe 100 foi substituída em 2001 pela ISO 14644-1 Classe 5
Características padrão
- Temperaturas operacionais máximas de 400 ° C, 500 ° C ou 600 ° C
- Volumes da câmara de 28 a 1000 litros
- Isolamento totalmente selado de baixa massa térmica para evitar derramamento de fibras
- Motor de ventilador sem escova totalmente fechado
- Controlador Carbolite 301, com rampa única para ponto de ajuste e temporizador de processo
- Exterior de epóxi brilhante e fácil de limpar
- Interior selado de aço inoxidável polido
- Prateleiras perfuradas de aço inoxidável
- Vedação da porta de borracha de silicone livre de partículas
- Painel de controle de membrana com display LED iluminado e claro
- A construção de revestimento duplo garante temperatura segura da caixa externa
- Proteção contra superaquecimento (recomendado para proteger conteúdos valiosos e para operação autônoma)
- Interruptor de porta
Opções (especifique no momento do pedido)
- Uma variedade de controladores digitais sofisticados, programadores multissegmentos e registradores de dados com opções de comunicação digital está disponível - mais informações sobre controladores
- Modelos ISO-146441 Classe 5 estão disponíveis opcionalmente
- Porta de acesso para termopar independente
- Portas de entrada para cabo
- Porta com chave
- Suportes de piso fixos ou montados em rodízio
- Através da parede (com flange), bem como designs totalmente sob medida estão disponíveis
- Suporte de piso opcional
Forno para Sala Limpa de Alta Temperatura - HTCR Dados Técnicos
| Temp. Máx. (°C) | Temp. Mín. (° C) | Estabilidade de temp. (°C) | Uniformidade de temp. (°C) | Tempo de aquecimento (minutos) | Tempo de recuperação (minutos) | Dimensões: Interno A x C x P (mm) |
Dimensões: Externo A x C x P (mm) |
Prateleiras instaladas / aceitas | Cada prateleira / total (kg) | Configuração | Volume (litros) | Potência máx. (W) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| HTCR4/95 | 400 | Ambiente +60 | ±0.5 | ±5.0 @ 250°C | 90 | 10 | 455 x 455 x 455 | 1010 x 810 x 1120 | 3 / 4 | 15 / 30 | Bancada | 94 | 3000 |
| HTCR4/220 | 400 | Ambiente +60 | ±0.5 | ±5.0 @ 250°C | 75 | 16 | 610 x 610 x 610 | 1160 x 1030 x 1280 | 3 / 4 | 10 / 50 | Bancada | 227 | 4000 |
| HTCR5/95 | 500 | Ambiente +60 | ±0.5 | ±5.0 @ 250°C | 110 | 16 | 455 x 455 x 455 | 1010 x 810 x 1120 | 3 / 4 | 15 / 30 | Bancada | 94 | 4500 |
| HTCR5/220 | 500 | Ambiente +60 | ±0.5 | ±5.0 @ 250°C | 105 | 16 | 610 x 610 x 610 | 1160 x 1030 x 1280 | 3 / 4 | 10 / 50 | Bancada | 227 | 6000 |
| HTCR6/95 | 600 | Ambiente +60 | ±0.5 | ±5.0 @ 250°C | 110 | 20 | 455 x 455 x 455 | 1010 x 810 x 1120 | 3 / 4 | 10 / 20 | Bancada | 94 | 4500 |
| HTCR6/220 | 600 | Ambiente +60 | ±0.5 | ±5.0 @ 250°C | 120 | 20 | 610 x 610 x 610 | 1160 x 1030 x 1280 | 3 / 4 | 15 / 30 | Bancada | 227 | 6000 |

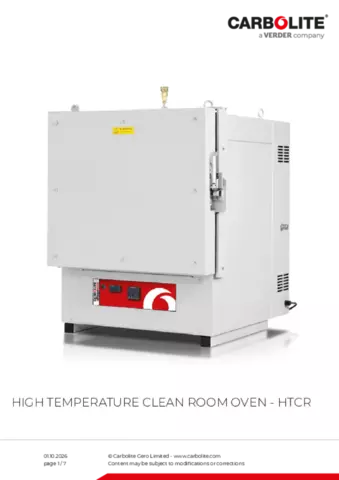

Forno para Sala Limpa de Alta Temperatura - HTCR Downloads
Clean Room Product Info
The CR and HTCR ranges are available with interesting options such as access ports for independent thermocouple, viewing windows, frame to enable units to be stacked one upon another, lockable doors and fully customized through wall (flange fitted) designs are available.
