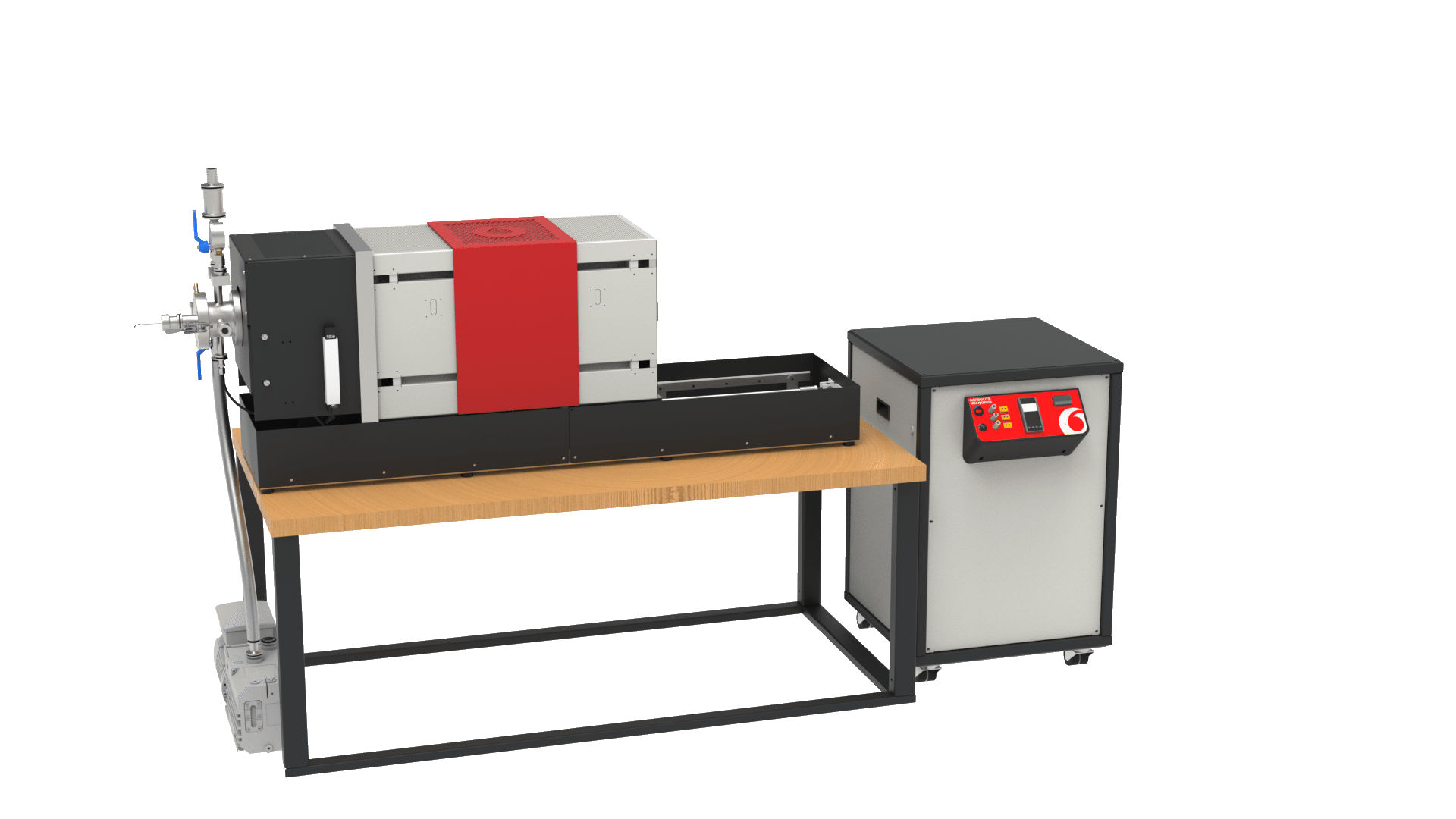

IQ-M (Move) Système de trempe de mouvement de four automatisé

IQ-M (Move) – Système automatisé de trempe de four

L'IQ-M est un système de trempe spécialisé dans lequel l'échantillon reste immobile pendant tout le processus. Le refroidissement rapide est obtenu en éloignant le four de l'échantillon, ce qui rend cette solution particulièrement adaptée aux applications sensibles ou critiques en matière de sécurité.

Vue d'ensemble Configurations possibles

Temp Max: 1100 °C, 1200 °C, 1300 °C

Four Ø: 50, 60, 80, 110 mm

Longueurs chauffées: 250, 500, 750 mm

Nombre de zones chauffées: 1 ou 3 zones

PRINCIPE DE FONCTIONNEMENT

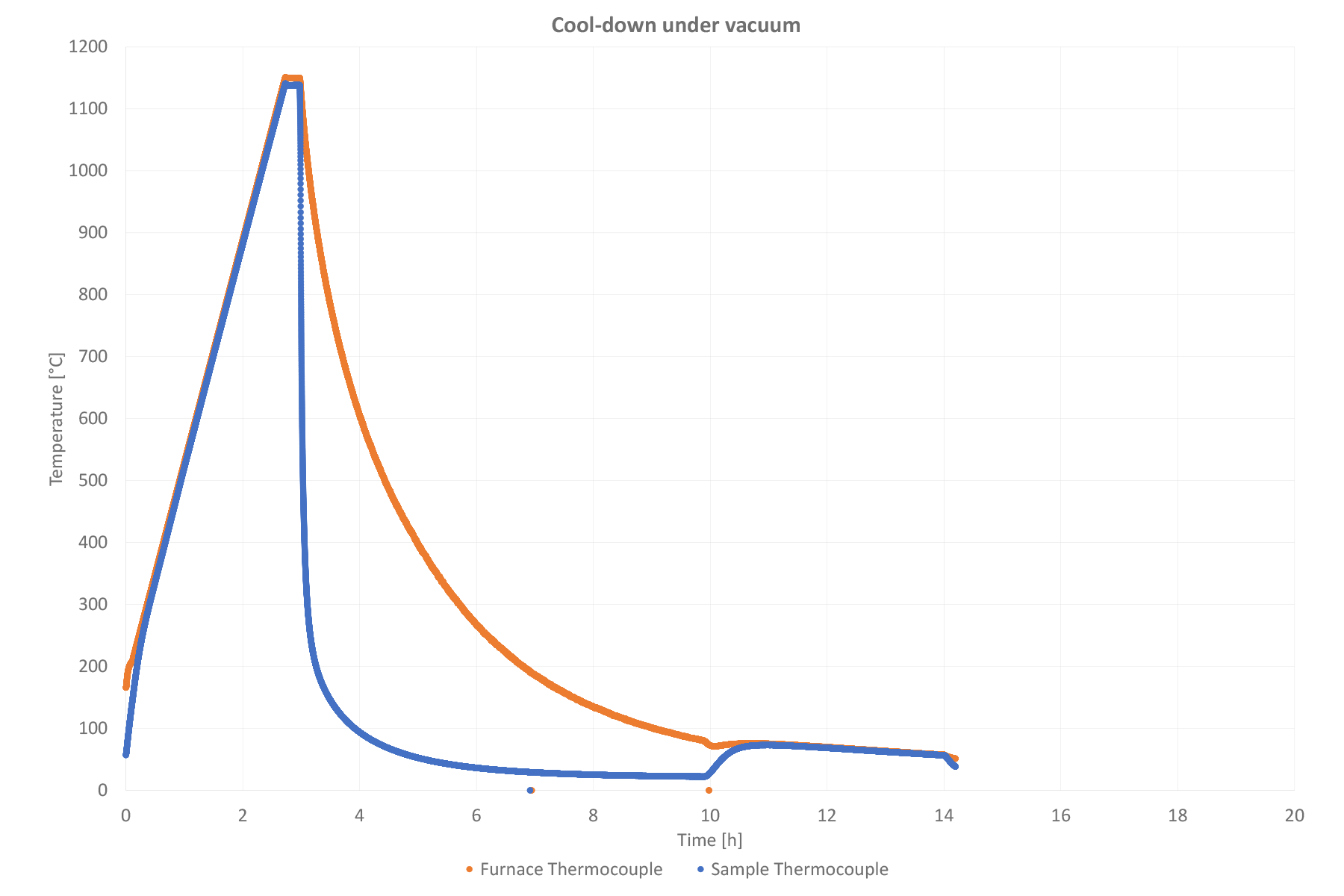

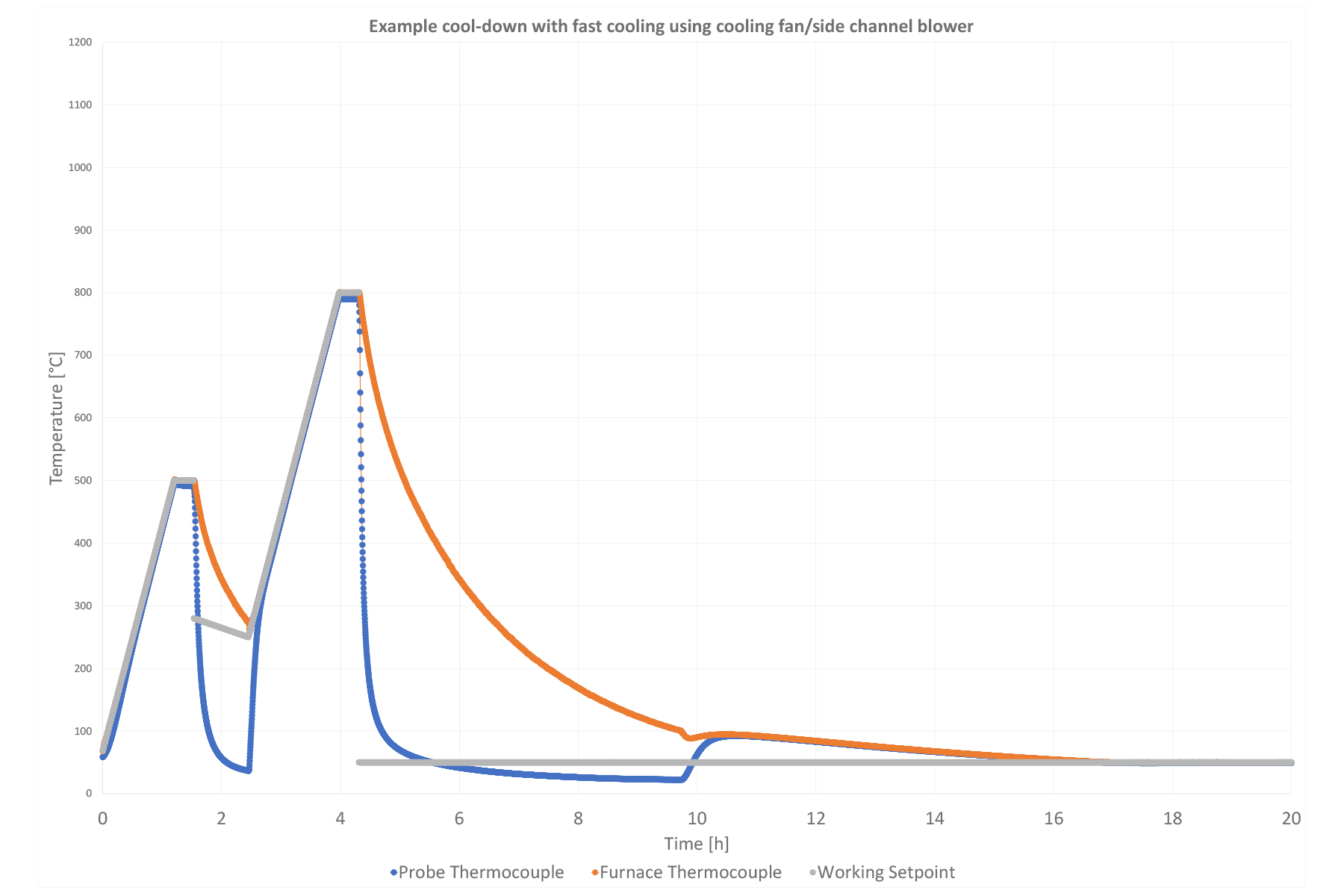

L'échantillon reste en position fixe à l'intérieur du tube de travail pendant tout le processus. Une caractéristique clé du système est la possibilité de déplacer le four loin de l'échantillon automatiquement à un moment défini par l'utilisateur. Cela peut se produire immédiatement après le chauffage, après un temps de maintien défini à une température définie, ou après refroidissement à une température cible spécifiée. En conséquence, l'échantillon stationnaire est rapidement exposé à un environnement plus froid à mesure que le four s'éloigne. Cela permet un refroidissement très rapide, même sous atmosphère contrôlée telle qu'un vide poussé. Le four est déplacé automatiquement par un entraînement électrique intégré directement au système de contrôle, assurant un positionnement précis entre les zones de chauffage et de trempe.

AVANTAGES CLÉS

  • Trempe sans déplacer l'échantillon
  • Trempe en maintenant un vide poussé, jusqu'à 10⁻⁵ mbar
  • Mouvement automatisé du four et contrôle de la température
  • Douilles en acier inoxydable refroidies par eau
  • Convient aux applications exigeantes, telles que le traitement des stents
  • Écrans thermiques fabriqués en acier inoxydable 1.4841 ou en Inconel

IQ-M (Move) Caractéristiques techniques

Principe Mouvement : l'échantillon reste stationnaire,
le four est déplacé
Atmosphère / milieu de trempe Gaz inerte, Gaz réactif, Vide
Opération / automatisation Versions manuelles et automatiques disponibles
Pression atmosphérique Tmax [°C] 1200
Tmax vide [°C] 1200
Uniformité de température $\Delta T$ ± 5 K
Longueur uniforme 500 mm
Taux de chauffage maximal du four 10 K/min, taux élevés
en déplaçant l'échantillon dans un four préchauffé possible
Exemple de temps de refroidissement Minutes
Atmosphère Vide, gaz inerte (Ar, N₂), versions de gaz réactif sur demande
Espace utile Ø120 × 750 mm
Matériau du tube Quartz glass, Inconel
or APM
Diamètre intérieur du tube [mm] environ 120
Longueur chauffée [mm] 750
Nombre de zones de chauffage 1 - 3
Eléments chauffants FeCrAl (APM)
HxWxD [mm] ~1700 × 2500 × 1600
Puissance ~8 kW
Tension 3 × 400 V
Options de pompe Rotatif à palettes à deux étages ; turbopompe optionnelle
Pression ultime 5 × 10⁻² mbar (propre, froid, sec, vide)
avec pompe rotative à double étage,
< 5 × 10⁻⁵ mbar
(propre, froid, vide)
avec pompe turbomoléculaire
IHM Écran tactile de 19 pouces dépendant du contrôleur
Programmes 1 à 10 programmes avec jusqu'à 24 segments selon le contrôleur, 20 programmes avec jusqu'à 50 segments dans les versions automatiques
Protection contre la surchauffe Protection numérique réglable
avec thermocouple et contrôleur séparés
