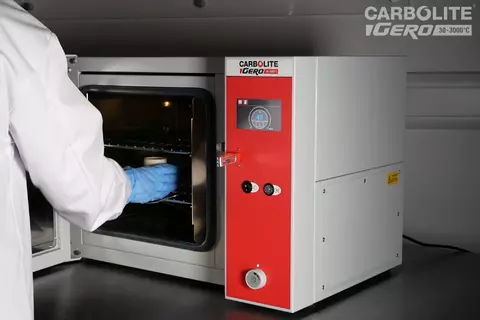

Контроллеры CC-T1 обеспечивают программируемое управление с возможностью использования 24 сегментов, в которых задаются значения линейного, пошагового изменения температуры или удержание. Эти контроллеры можно сконфигурировать для управления реле.
Контроллеры CC-T1 с сенсорным экраном упрощают любые действия, выполняемые в меню: выбор и редактирование профилей программ, назначение даты и времени выполнения программ, регистрация данных (заданная и текущая температура), выбор языка интерфейса и уровня доступа пользователя. В памяти контроллеров CC-T1 можно сохранять (а затем загружать) до 10 уникальных программ. Регистрируемые данные экспортируются в файл формата CSV, который можно выгрузить через USB-порт. В стандартной комплектации предусмотрено подключение по сети Ethernet.
Печи с тремя зонами нагрева позволяют самостоятельно выбрать метод регулирования температуры (независимое регулирование или передача заданного значения). Если выбрать передачу заданного значения, контроллер будет передавать заданное значение температуры в центральной зоне другим зонам, а запущенная программа будет применяться ко всем зонам. Если выбрать независимое регулирование, заданное значение в каждой зоне нужно будет устанавливать вручную.
| Уровень пользователя | Функции |
|---|---|
| Оператор |
|
| Контролёр | Все вышеперечисленное плюс:
|
| Администратор | Все вышеперечисленное плюс:
|

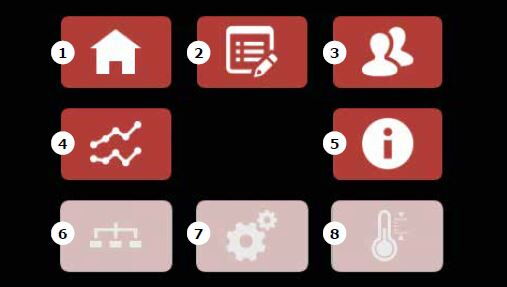

Экран навигации
Экран навигации предоставляет легкий доступ ко всем функциям CC-T1.
- Основной экран
- Обзор программы
- Пользователи
- Регистрация данных
- Информация
- Соединения
- Настройки
- Калибровка

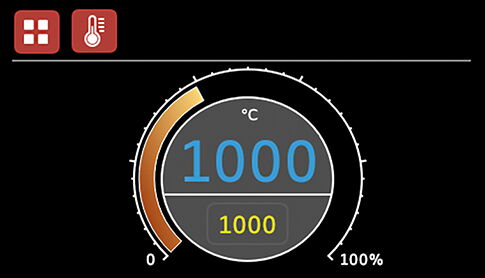

Основной экран, одна зона
Основной экран показывает установленную и текущую температуру, а также мощность нагрева.

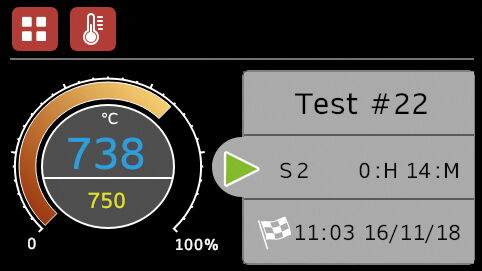

Основной экран текущей программы
Во время работы программы на главном экране отображаются все сведения хода программы, включая: название программы, текущий сегмент программы и оставшееся время сегмента, время и дату окончания программы.

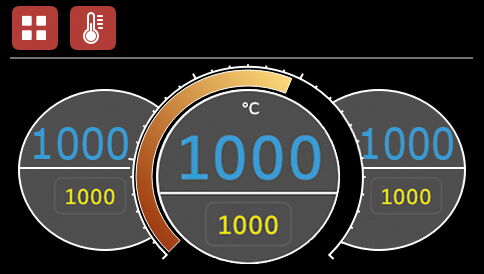

Основной экран, три зоны
Для оборудования с тремя зонами нагрева основной экран отображает заданную и текущую температуры каждой зоны. Пользователь может настроить крайние зоны либо следовать заданным значениям центральной зоны, либо работать независимо.

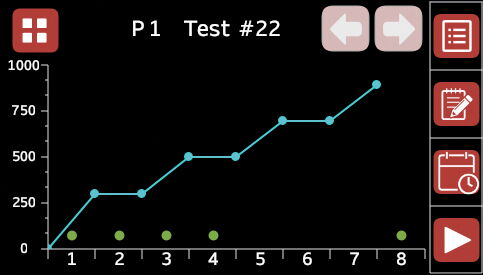

Обзор программы
Экран обзора программы отображает графические данные выбранной программы. Он также дает доступ к выбору программ, созданию и редактированию программ, планирование запуска программы в определенное время и дату и запуск программы.

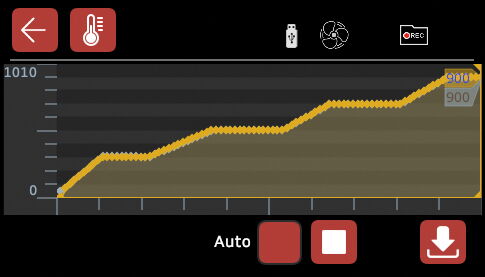

Экран регистрации данных
На экране регистрации данных отображаются значения заданной и текущей температур, а также статус любого запрограммированного реле. Данные экспортируются на USB носитель в формате csv. Запись данных может запускаться как вручную, так и автоматически с началом выполнения программы.
CC-T1 Контроллер с сенсорным экраном Характеристики
| Технология управления | ПИД программируемый регулятор с возможностью хранения и использования 10 программ |
|---|---|
| Основные функции | 10 программ с 24 сегментами, в каждом из которых можно задать значение линейного, шагового изменения или удержания температуры |
| Дополнительные функции | |
| Управление | |
| Сигнальные устройства | |
| Передача информации | |
| Размеры В x Ш (мм) | |
| Конфигурация | USB-порт на панели управления |
