Izzítócső
csomagok

Minden csomag egy meghatározott átmérőjű munkacsövet tartalmaz, az üzemi légkörnek megfelelő szigetelődugókkal vagy hőpajzsokkal. A gázatmoszférás és vákuumos csomagok egy pár végtömítést tartalmaznak.

Az 1200 °C-ig terjedő kemencékhez minden munkacsőcsomag tartalmaz egy 3 mm átmérőjű szonda hőelemet, amely külön kijelzőhöz vagy regisztrálóhoz csatlakoztatható. 1200 °C fölött az egyik végtömítés 10 mm átmérőjű termoelem-betéttel rendelkezik, a szondás termoelemhez való csatlakoztatáshoz szükséges takaró dugóval (a szondás termoelemet külön kell megrendelni).

A csomagokban található munkacsövek anyaga:

  • TF, TS & TG 1200 °C-os kemencékhez választható mullit C610 / IAP vagy kvarc.
  • TF 1600 °C-os kemencékhez választható RCA vagy mullit C610 / IAP.
  • F 1350 °C-os F-tartományú kemencékhez választható mullit vagy APM.
  • A HTRH & HTRV 1800°C-os tartományú kemencékhez RCA csöveket használnak.
Ezek a csomagok alternatívái a megfelelő egyedi alkatrészek kiválasztásával hozhatók létre.

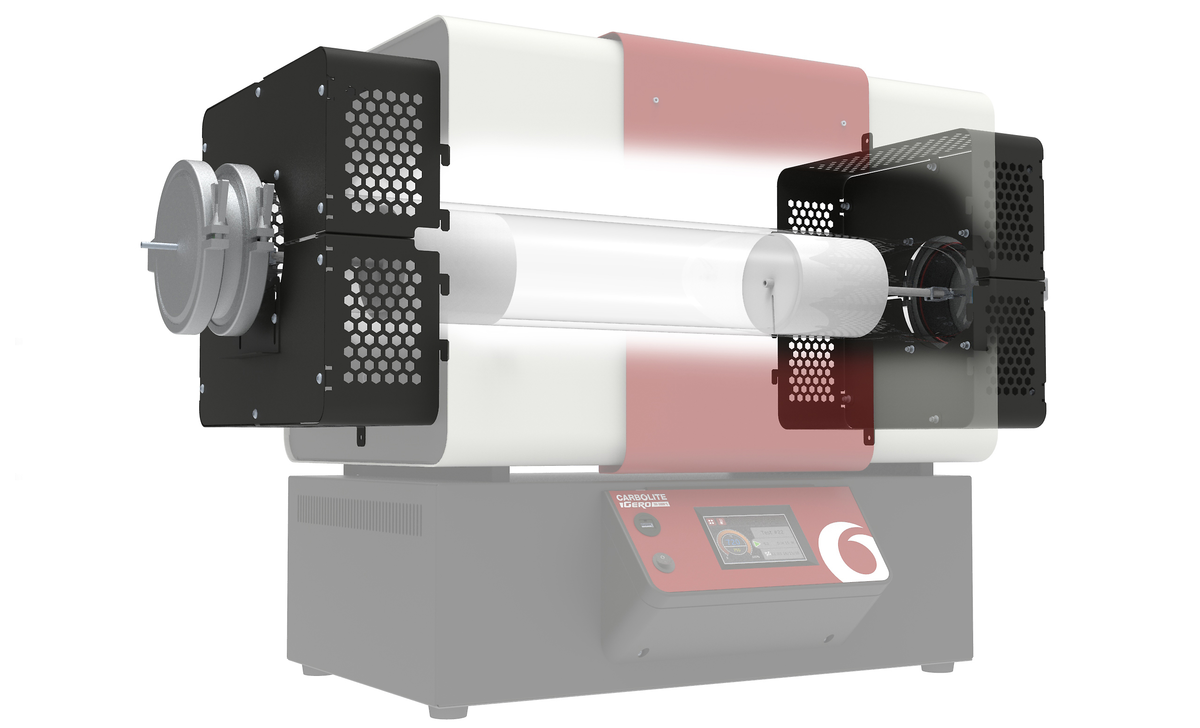

Meghosszabbított izzítócsövet tartalmazó csomagok a képen látható rögzítőelemeket is tartalmazzák. A csővégi csatlakozóelembe vannak "belülről" beakasztva.

Meghosszabbított izzítócsövet tartalmazó csomagok a képen látható rögzítőelemeket is tartalmazzák. A csővégi csatlakozóelembe vannak "belülről" beakasztva.

Izzítócső csomag levegőn történő alkalmazáshoz

Izzítócső csomag levegőn történő alkalmazáshoz


Izzítócső csomag tartalma levegőn történő alkalmazáshoz:

  1. Standard hosszúságú izzítócső
  2. 2 x csővégi szigetelő standard hosszúságú izzítócsőbe
  3. Rögzítőelem csővégi szigetelőkhöz és hőelemhez
  4. Hőelem csatlakoztatása:
    • 1200 °C-ig: hőelemcsatlakozó N-típusú hőelemmel együtt
    • 1200 °C-tól: OD 10 mm hőelemcsatlakozó PTFE tömítéssel opcionális R- vagy B- vagy 20/40-típusú hőelemhez

Izzítócső csomag gáz atmoszférában történő alkalmazáshoz

Izzítócső csomag gáz atmoszférában történő alkalmazáshoz


A gáz atmoszféra alatti munkára alkalmas izzítócső csomag alkalmas inert vagy hidrogén gáz atmoszférához.
Hidrogén esetén biztonsági rendszert is KELL alkalmazni.

Izzítócső csomag tartalma gáz atmoszférában történő alkalmazáshoz:

  1. Meghosszabbított izzítócső
  2. 2 x csővégi szigetelő a meghosszabbított izzítócsőbe
  3. Csővégi csatlakozóelemek:
    • 1 x gáz be/kimenet
    • 1 x gáz be/kimenet + hőelem csatlakozás
  4. Hőelem csatlakoztatása:
    • 1200 °C-ig: hőelemcsatlakozó N-típusú hőelemmel együtt
    • 1200 °C-tól: OD 10 mm hőelemcsatlakozó PTFE tömítéssel opcionális R-, B- vagy 20/40-típusú hőelemhez

Izzítócső csomag vákuumban történő alkalmazáshoz

Izzítócső csomag vákuumban történő alkalmazáshoz


32, 60, 86, 125, 150, 200 mm külső átmérőjű izzítócsövekkel. 5 x 10-5 mbar vákuumhoz (az alkalmazott vákuumszivattyútól függően).

Izzítócső csomag tartalma vákuum alatt történő alkalmazáshoz:

  1. Meghosszabbított izzítócső
  2. 2 x sugárzásvédő
  3. Csővégi csatlakozóelemek:
    • 1 x NW16 vákuumcsonk + hőelemcsatlakozó
    • 2 x csatlakozóelem: 1 x NW25 (kis vákuumszivattyú csomaggal kompatibilis); 1 x NW40 vákuumcsonk OD 60 mm izzítócsőhöz vagy 1 x ISO-K 63 vákuumcsonk OD 86, 125, 150, 200 mm izzítócsőhöz (nagy vákuumszivattyú csomaggal kompatibilis)
  4. Hőelem csatlakoztatása:
    • 1200 °C-ig: hőelem csatlakozó N-típusú hőelemmel együtt
    • 1200 °C-tól: OD 10 mm hőelemcsatlakozó PTFE tömítéssel együtt opcionális R-, B- vagy 20/40-típusú hőelemhez
